十字轴式万向联轴器传动组件结构设计

　　在各类需要补偿两轴轴线相对偏移的传动场景中，万向联轴器是应用极为广泛的轴系连接件，这套十字轴式万向联轴器组件的三维结构，完整还原了这类传动件的核心装配关系与细节特征。从实际工程应用来看，这类联轴器常出现在需要轴线存在夹角、工作过程中两轴相对位置会发生小幅变动的传动链路里，比如车辆的传动系统、工业设备的变角度动力传递工位、输送线的转角动力衔接段，它不需要严格保证两轴严格对中，就能在存在角向偏移的状态下稳定传递转矩，相比刚性联轴器，对安装误差、工况形变带来的轴系错位容忍度要高很多。

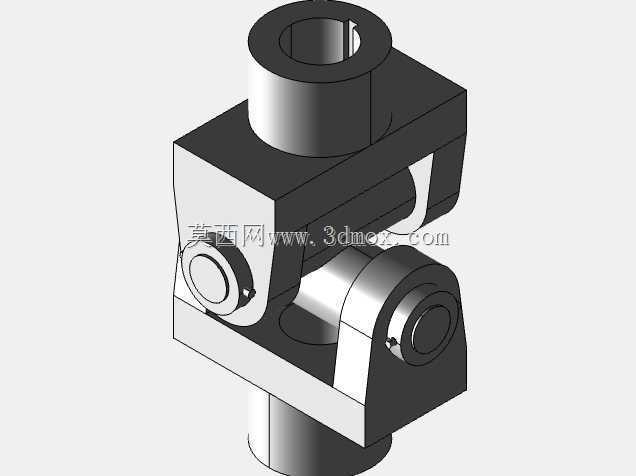

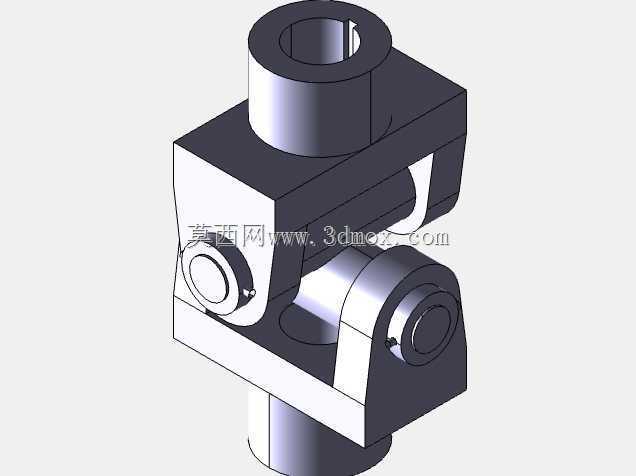

　　这套组件的结构设计围绕十字轴的铰接核心展开，两端的轴套分别对应主动轴与从动轴的安装位，轴套内孔做了键槽结构，用来和传动轴上的平键配合，保证转矩传递过程中不会出现轴与轴套的相对滑转，避免空程损耗。十字轴的四个轴颈分别嵌入两端轴套的铰接耳孔内，每个铰接位置都预留了轴承安装位，实际装配时会在轴颈与耳孔之间加装滚针轴承，降低铰接转动时的摩擦阻力，减少长期运转带来的磨损，延长部件的维护周期。两端轴套的铰接耳采用对称式布局，保证十字轴在偏转过程中受力均匀，不会出现单侧应力集中的问题，避免交变载荷下耳板根部出现疲劳断裂。

　　从安装边界来看，两端轴套的内孔直径、轴套的外廓尺寸、十字轴的中心到轴套端面的距离，都直接决定了这套联轴器的适用轴径、允许的最大轴线折角，以及安装时需要预留的轴向空间。设计时需要注意，当两轴存在折角时，从动轴的转速会存在周期性波动，折角越大波动幅度越明显，因此单组万向联轴器使用时，轴线折角一般控制在合理范围内，如果需要消除转速波动带来的传动不平稳，就需要采用双组万向联轴器串联布置，保证中间轴两端的折角相等，实现等速传动。

　　建模过程中，所有配合面的尺寸公差都做了对应预留，比如轴套内孔与传动轴的配合采用基孔制过渡配合，十字轴轴颈与轴承内圈的配合、轴承外圈与铰接耳孔的配合都按照常用的传动件公差等级设定，保证实际加工装配时的互换性。铰接位置的密封结构也做了细节体现，在耳孔外侧预留了密封端盖的安装位，用来阻挡外界的粉尘、水汽进入轴承摩擦面，同时防止轴承内部的润滑脂泄漏，适配多粉尘、有少量喷淋的工业作业环境。

　　在结构强度层面，十字轴作为核心受力部件，其轴颈直径、过渡圆角的设计都对应了额定转矩的承载要求，避免应力集中在轴颈根部，轴套的耳板厚度也根据传递转矩的大小做了匹配，保证在最大冲击载荷下不会出现耳板变形、开裂的问题。整套组件没有多余的冗余结构，所有轮廓都服务于功能实现，外廓的倒角、圆角处理既避免了加工时的锐边伤人，也能减少热处理过程中的应力集中问题，符合机械零部件的常规设计规范。

　　实际选型使用时，需要根据传递的额定转矩、工作转速、两轴的最大折角、安装空间的轴向与径向尺寸来匹配对应规格的联轴器，这套三维模型完整呈现了各零件的装配关系，既可以作为结构设计时的参考，也能用来做装配干涉检查、运动仿真验证，确认在最大折角状态下，零件之间不会出现运动卡滞、碰撞的问题，为后续的工程出图、加工制造提供准确的三维依据。
