哈威防泥倾七阀组液压集成装置

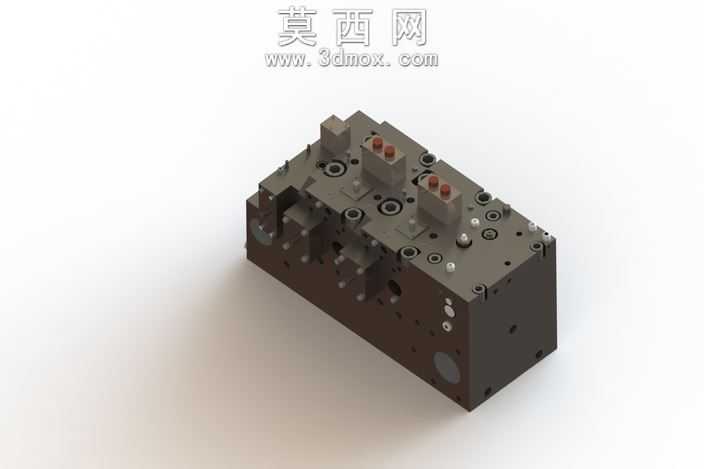

本作品为液压系统用集成式阀组三维建模成果，建模过程严格遵循液压元件设计规范，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成整体结构搭建。建模初期先梳理阀组的油路逻辑，确定各功能阀件的排布位置，优先保障油路通径匹配、流道走向顺畅，避免出现油路弯折过大导致的压力损失问题。模型主体采用长方体集成阀块作为基础载体，将多个控制阀件集成安装于阀块表面，大幅减少了分散管路连接带来的泄漏风险，整体结构紧凑规整。外观渲染阶段，针对不同部件赋予对应材质：阀块主体采用发黑处理的金属材质，还原液压阀块的工业质感，表面做细微的磨砂纹理处理，模拟实际加工后的金属表面状态；顶部的调节旋钮采用红棕色工程塑料材质，与深色阀块形成清晰的视觉区分，便于识别操作部位；阀块表面的安装螺孔、定位销孔、油口接口均按照实际加工尺寸精准建模，螺纹细节、密封槽结构都做了还原，保证模型的工程实用性。结构设计上，阀块侧面预留了标准的液压油进出油口，各阀件的安装孔位同轴度公差在建模时做了约束设置，避免装配干涉；阀块底部做了平整安装面设计，预留安装固定孔位，可直接适配设备的安装基座。设计过程中重点考虑了防泥倾的使用工况，阀件的外露调节部位做了防护结构设计，避免外界泥污侵入阀件内部造成卡滞故障，同时将易损阀件排布在便于维护的外侧位置，降低后期检修的操作难度。模型完成后经过干涉检查验证，所有部件装配无冲突，油路连通逻辑符合设计要求，既可以作为液压系统设计的参考模型，也可用于液压教学演示、产品方案展示场景，完整还原了哈威型七联阀组的结构特征与功能布局，建模精度满足工业级设计使用需求。
