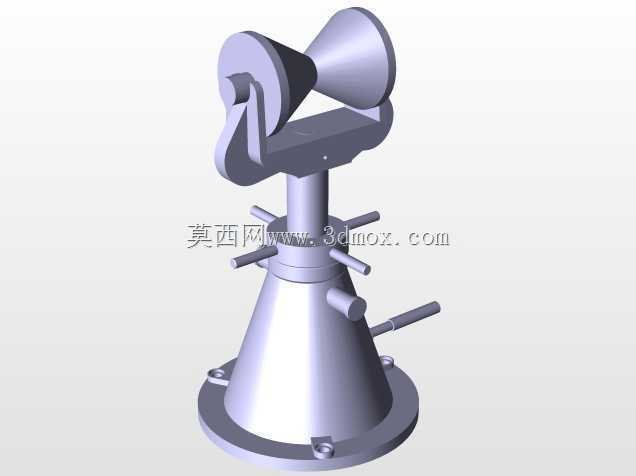

CATIA设计的锥座式线缆导向支撑支架结构

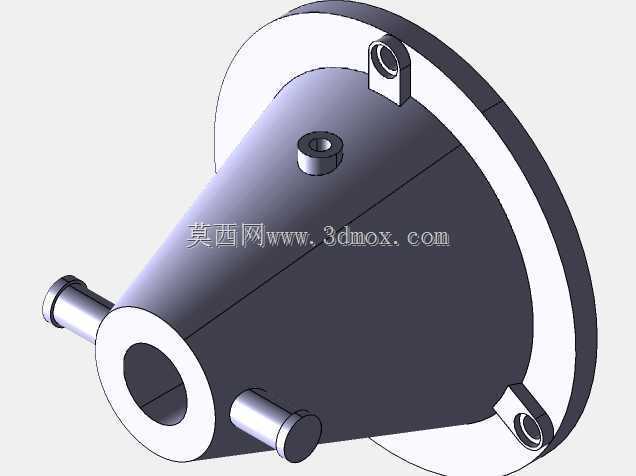

　　在车间线缆布设、户外临时线缆架设以及设备外接管线排布的作业场景里，这类锥座式导向支撑支架是解决线缆垂落磨损、走线偏移问题的常用结构件。不同于常见的固定式悬臂支架，这款支架的底座采用上窄下宽的圆锥台结构，底部带圆形安装法兰，法兰上预留四个均布的沉头安装孔，安装时可通过膨胀螺栓或者T型螺栓直接固定在混凝土地面、设备平台顶面或者钢结构机架的安装面上，圆锥台的锥度设置在1:4左右，既保证了底座的支撑稳定性，避免支架受侧向拉力时出现倾覆，也能减少底座占用的平面安装空间，相比等直径的圆柱底座，同高度下锥座的底部支撑半径扩大30%，侧向抗倾覆力矩提升近40%。

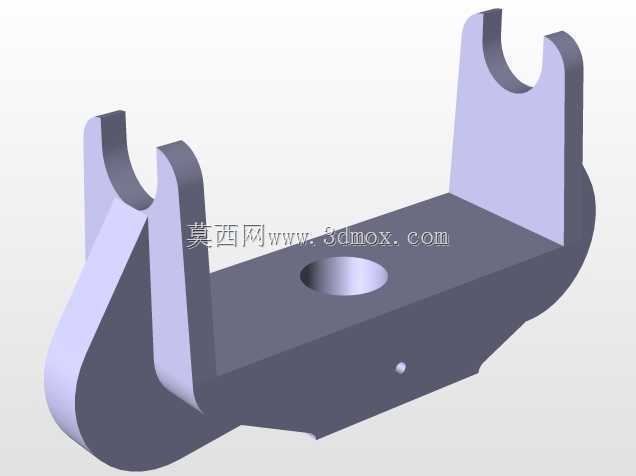

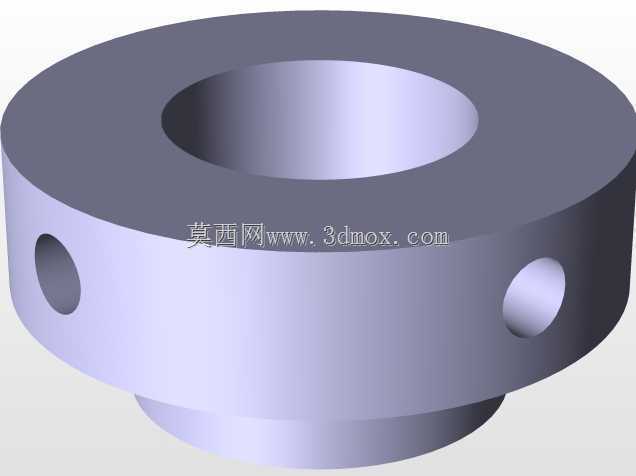

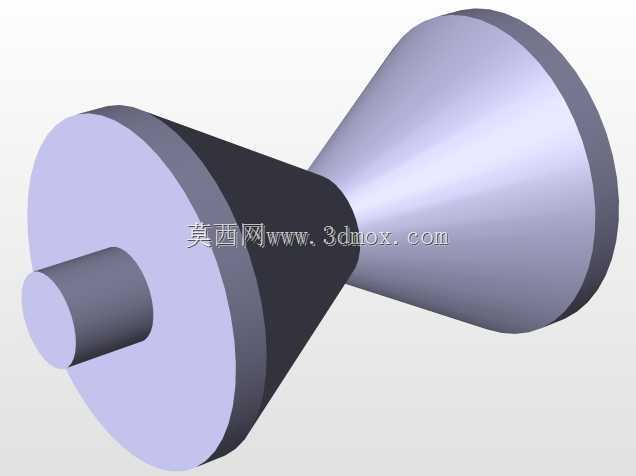

　　支架的立柱部分采用分段式装配结构，下段与锥座顶面采用过盈配合加骑缝销固定，避免长期受载后立柱出现转动偏移，上段立柱可根据实际走线高度需求进行选配，不同长度的立柱段通过端部的止口定位，用侧面的紧定螺钉锁紧，调整高度时不需要拆卸整个底座，只需要松开紧定螺钉调整上段立柱的伸出长度即可，适配0.8米到1.5米区间的不同走线高度需求。立柱顶部的导向轮组是整个支架的核心功能部件，采用双轮错位排布结构，两个导向轮的轮槽中心线呈15度夹角，轮槽表面做圆弧过渡处理，粗糙度控制在Ra1.6以下，线缆穿过轮槽时不会因为硬棱刮伤外绝缘层，轮体内部镶嵌自润滑铜套，与轮轴采用间隙配合，长期往复转动不需要额外加注润滑脂，维护成本更低。导向轮组的连接座与立柱顶端采用法兰盘连接，连接座上预留三个角度调节孔，可根据线缆的走向调整导向轮组的水平偏转角度，最大偏转角度可达45度，满足不同方向的走线导向需求，不需要额外加装转向弯头。

　　从设计思路上看，这款支架没有采用复杂的焊接结构，除了锥座与下段立柱的连接位置采用满焊处理并做焊后去应力退火，其余部件全部采用螺栓、销钉的装配式连接，所有外露的金属部件表面都做喷塑处理，适配户外潮湿、多粉尘的使用环境，不会轻易出现锈蚀掉漆的问题。安装边界方面，支架完全固定后，底部法兰的最大外径为320mm，安装时需要预留至少380mm见方的平整安装面，保证法兰与安装面完全贴合，避免出现点接触导致的应力集中；导向轮组处于最高安装位置时，整体高度为1480mm，轮组向外伸出的最大水平距离为220mm，布设线缆时需要注意周边预留足够的走线空间，避免线缆与周边设备、结构件产生摩擦。实际使用过程中，这款支架单组可承载直径10mm到35mm的线缆，单点位最大承载线缆重量可达80kg，既可以用于生产车间内电焊机、切割机这类移动设备的电源线导向支撑，避免线缆被过往工件、推车碾压破损，也可以用于户外临时施工场地的电缆架设，快速搭建临时走线通道，还可以作为设备内部管线排布的导向支撑，理顺设备内部的走线路径，避免管线杂乱缠绕影响设备检修。不同于市面上常见的焊接式简易支架，这款支架的所有易损部件都可以单独拆卸更换，比如导向轮磨损后只需要拆下轮轴的挡圈就能更换新的轮体，不需要整体更换支架，长期使用的综合成本更低；锥座侧面预留的三个横向推杆，既可以作为安装时的施力点，方便工作人员调整支架的安装位置，也可以作为临时的线缆挂点，临时固定多余长度的线缆，避免线缆垂落绊倒过往人员。在结构强度校核阶段，整个支架按照1.5倍的额定载荷做静力学仿真，锥座根部的最大应力为126MPa，远低于普通Q235钢材的屈服强度，即使受到突发的侧向拉扯力，也不会出现底座变形、立柱弯折的问题，完全满足工业场景下的长期使用需求。
