手动螺旋式管道夹持固定工装结构

　　在管道预制、现场配管、小型管件二次加工的作业场景里，这类手动螺旋夹持装置是工位上最常用的基础工装之一，核心作用是在锯切、套丝、坡口打磨、小焊缝组对的过程中，牢牢锁定圆管状工件的空间位置，避免加工过程中工件出现周向转动、轴向窜动，保证加工尺寸的一致性与操作安全性。区别于通用平口钳的平直钳口，这套夹持结构专门针对圆柱类管件的外形做了适配，钳口位置设计了V型定位面，能够自适应不同外径的圆管，让管件在夹紧时自动对中，不需要额外找正中心，大幅降低装夹辅助时间。

　　从结构设计逻辑来看，整套装置采用了最成熟的螺旋增力机构，顶部的T型操作杆延长了力臂，操作人员只需要施加很小的手部扭矩，就能通过梯形传动丝杠把旋转运动转化为压块的直线进给运动，最终在钳口位置输出足够大的夹紧力，足以抵抗常规手工作业时的切削力、打磨振动力，不会出现工件打滑移位的问题。丝杠和主体支架的配合位置做了导向限位结构，避免压块进给过程中出现偏摆，保证夹紧力始终垂直作用在管件的轴心方向，防止装夹时把薄壁管件夹变形。

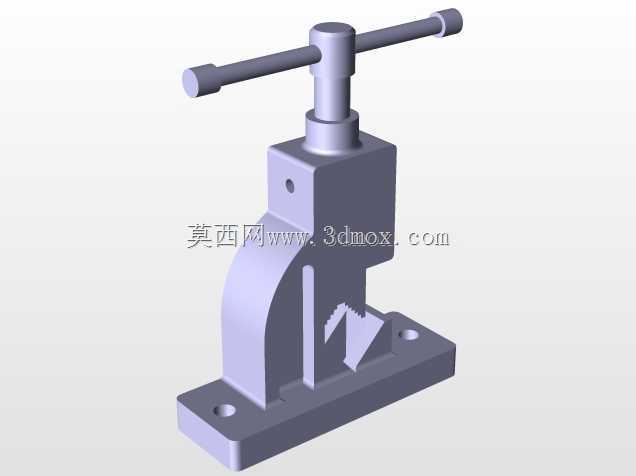

　　主体承载部分采用L型一体式铸造结构的设计思路，底部的安装底板预留了两个螺栓固定孔，可以直接通过T型螺栓固定在钳工工作台、或者专用的工装架台面上，安装孔的中心距按照常规钳工台的T型槽间距做了适配，不需要额外加工过渡连接板就能完成固定。底板和立式支架之间做了大圆弧过渡加强筋，能够承受夹紧时的反向弯矩，避免长期受力后支架出现开裂、变形，整套结构没有多余的复杂零件，日常维护只需要定期给丝杠螺纹部分涂抹润滑脂，就能保证长时间的操作顺畅，不会出现卡滞、咬死的问题。

　　实际选型使用的时候，需要注意安装边界尺寸：底板的总长度要匹配工作台的可用安装宽度，立式支架的高度决定了可夹持管件的最大外径上限，顶部操作杆的回转半径要预留足够的操作空间，避免操作时杆部和周边的工具、工位挡板发生干涉。钳口的V型面角度选用了90度的通用设计，这个角度下对不同管径的适配范围最广，既可以夹持小直径的薄壁导压管，也能装夹中等直径的工艺管道，当需要夹持大管径工件时，只需要更换对应规格的V型钳口镶块，不需要改动主体结构就能拓展使用范围。

　　和气动、液压驱动的管道夹具相比，这种纯手动螺旋结构的优势在于不需要外接动力源，不管是固定车间工位还是野外临时作业点都能直接使用，而且夹紧力可以通过操作杆的拧紧力矩手动控制，针对薄壁不锈钢管、塑料管件这类容易夹伤的工件，操作人员可以灵活控制夹紧力度，既保证固定牢靠，又不会夹伤工件表面、造成管材变形。在小型机修工位、水电安装作业点、管道预制班组的日常作业中，这类结构简单、可靠性高的手动管道夹持工装，使用频率远高于复杂的动力夹紧设备，因为它几乎没有故障点，哪怕在多粉尘、有切削液飞溅的加工环境里，也能长期稳定工作，不需要频繁检修更换零件。

　　建模过程中对各个配合面的公差做了合理分配：丝杠和支架的配合孔采用间隙配合，保证转动灵活无卡滞；压块和支架的导向槽采用小间隙配合，控制进给方向的窜动量；V型钳口的表面做了防滑齿设计，增加和管件表面的摩擦力，进一步降低打滑的概率，这些细节设计都是从实际作业的痛点出发，解决了老式管道夹具容易偏夹、夹紧力不足、操作费力的常见问题。
