剖分式对中调心轴承支座装配结构

　　这套支撑结构在常规输送线、轻工传动单元、小型搅拌设备以及非标自动化线体里十分常见，核心作用是承接两根存在轻微同轴度偏差的回转轴，让轴端在运转过程中既被径向约束，又能保留小角度自由偏转的余量，避免轴系因安装面不平、机架焊接变形或者长期负载下沉出现别劲、卡滞、轴颈异常磨损的问题。

　　从实际装机场景来看，这类支座大多布置在设备机架的侧边立装面上：后方带安装孔的竖板直接贴合并锁附在设备墙板、型材立架或者焊接机架的加工面上，不需要额外做复杂的镗孔工位，现场装配时工人只需先把竖板的两个安装孔对准机架上的预制螺孔，穿入紧固件完成初定位，再调整轴系的同轴度，最后锁紧所有连接螺栓即可完成布设，大幅降低了中小设备厂的机架加工成本——很多小型非标设备的机架焊接后很难保证两侧支撑孔的同轴度，使用这种带调心适配能力的剖分支座，就不需要对墙板后续做二次镗孔校正，装配容错空间明显提升。

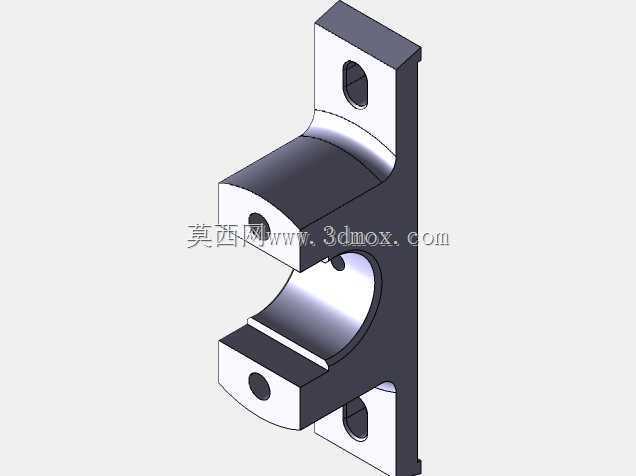

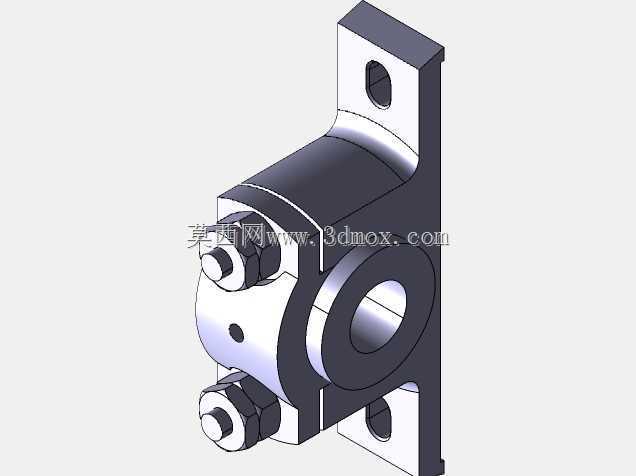

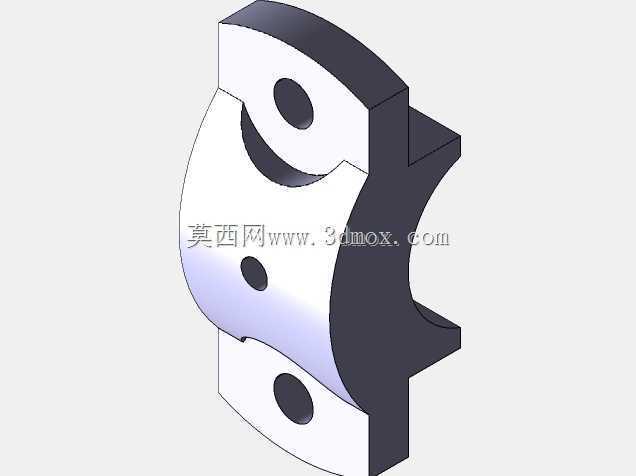

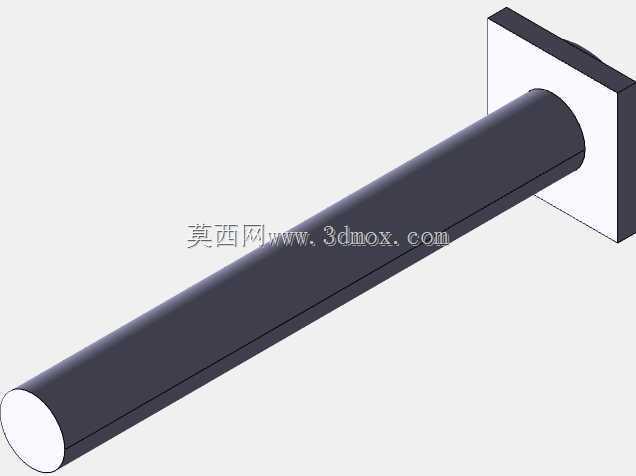

　　结构上采用上下剖分的座体设计，下半座承载轴瓦与轴颈的径向载荷，上盖通过两侧的螺栓紧固件和下半座锁紧合模，这种拆分形式最大的优势是运维便利性：当轴系需要拆装维护、更换轴瓦或者检查轴颈磨损情况时，不需要沿轴向整根抽出长轴，只需松开上盖的连接螺栓、取下上盖，就能直接露出内部的支撑配合面，尤其适合轴两端都已经安装链轮、带轮或者联轴器、无法轻易轴向抽轴的工况。座体中部的大通孔是轴系穿设与容纳轴瓦的核心位置，孔位周边做了加厚凸台，用来分散轴转动时传递来的径向载荷，避免薄壁区域出现应力集中；侧面伸出的带孔竖板和主体承载座之间做了圆弧过渡补强，抵消竖板和座体垂直交接位置的应力集中，设备长期承受交变载荷时也不容易在转角处萌生裂纹。

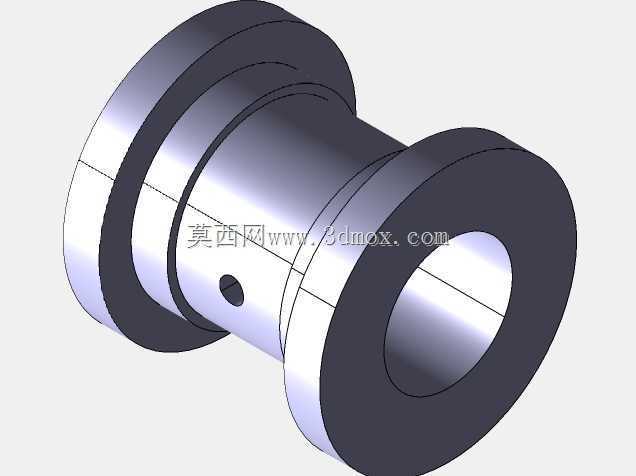

　　建模过程中首先要锁定安装边界：竖板上的上下两个安装孔中心距需要和配套机架的预留孔位完全匹配，孔位周边预留足够的螺栓扳手空间，避免锁紧紧固件时工具和座体轮廓发生干涉；座体中心的轴孔高度要和配对另一侧支座的轴孔中心高保持一致，设计时通常会以轴系的理论轴线为基准，反向推导支座底面或者安装竖板的定位尺寸，保证两根对接轴的轴线偏差控制在支座允许的调心角度范围内。上下座体的合模面需要预留合理的配合间隙，轴瓦装入后，上盖锁紧时可以通过合模面的微量压紧来调整轴瓦和轴颈的配合预紧力，既不能压得过死导致轴转动阻力陡增，也不能间隙过大出现轴运转时的径向窜动。两侧用于锁合上盖的紧固件位置做了下沉凸台，螺栓头部和螺母的承压面平整，锁紧时受力均匀，不会出现偏载滑牙的问题。

　　外形轮廓上没有多余的复杂曲面，所有非配合面都采用规整的平面与圆弧过渡，既方便铸造或者机加工成型，也不容易在车间积灰积料；整体外轮廓的占用空间紧凑，侧向伸出的长度、竖板的厚度以及座体的总高度都控制在常规传动侧部的安装空间内，不会和旁边的带轮护罩、链轮张紧结构或者管线排布发生干涉。针对轴系未对中的工况，这套结构允许轴在支撑孔内产生微小的角度偏转，补偿机架变形、安装误差带来的轴线偏差，让轴在旋转过程中始终保持顺畅，不会因为附加的弯曲载荷反复弯折轴颈，有效延长轴和配套传动件的使用寿命。在选型适配阶段，工程师只需要根据轴径选定对应规格的支座，核对安装孔位、中心高以及负载承载能力，就可以直接将其集成到传动布局中，不需要从零开始绘制支座的全套加工图纸，能大幅缩短非标设备的设计周期。
