工业碗碟清洗机凝析油罩结构设计

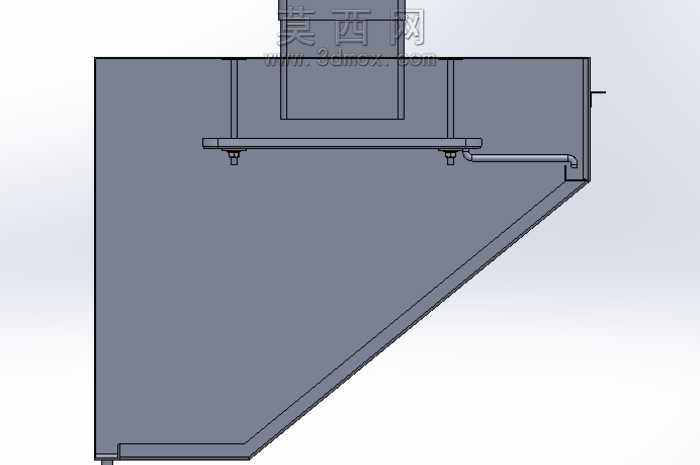

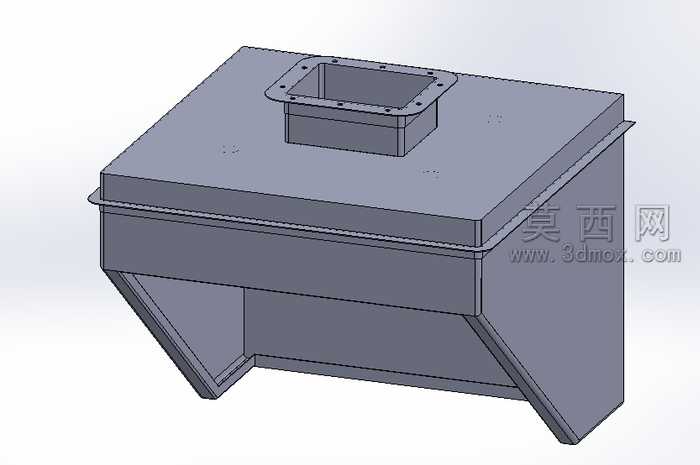

本凝析油罩为工业碗碟清洗机配套的核心防护导流部件，采用SolidWorks完成全参数化三维建模，建模过程遵循工业钣金件与注塑件混合设计的工艺逻辑，对各连接边做等壁厚处理与圆角过渡，避免应力集中问题。模型整体采用自顶向下的设计思路，先确定顶部方形对接法兰的基准尺寸，匹配清洗机排风凝析管路的安装接口，再向下延伸构建顶部方形盖板结构，盖板做微幅斜度设计，便于凝结的油滴沿壁面滑落，不会在顶面形成积液残留。主体罩体采用斜向导流结构设计，一侧为垂直封板，另一侧为大角度倾斜导流面，底部形成开放式的油雾收集入口，可完整覆盖清洗机工作腔的油雾升腾区域，将清洗过程中挥发的带油雾气全部导向顶部接口，接入后续凝析回收管路。建模过程中对各钣金折弯处做了工艺缺口预留，避免折弯加工时出现材料撕裂问题，顶部法兰的安装孔位采用线性阵列方式排布，保证安装时的对位精度，所有配合面均设置了合理的安装公差，满足实际装配的间隙要求。渲染阶段采用哑光灰色工程塑料材质模拟实际PP材质的表面质感，调整材质的粗糙度与反光参数，还原工业部件的真实视觉效果，对导流面的棱边做高光处理，清晰展示结构的折角走向。该结构设计充分考虑了油雾的流动路径，倾斜导流面可引导凝结的油液沿壁面回流至清洗腔内部，避免油液滴落污染清洗后的碗碟，同时整体封闭式的罩体结构可有效阻挡油雾外溢，改善工业清洗作业的车间环境，各连接部位的密封面做了平面度优化，保证安装后不会出现油气泄漏问题，整体结构紧凑，安装便捷，可适配多款同规格的商用工业碗碟清洗机使用。
