汽车转向节臂精密铸锻结构三维数模

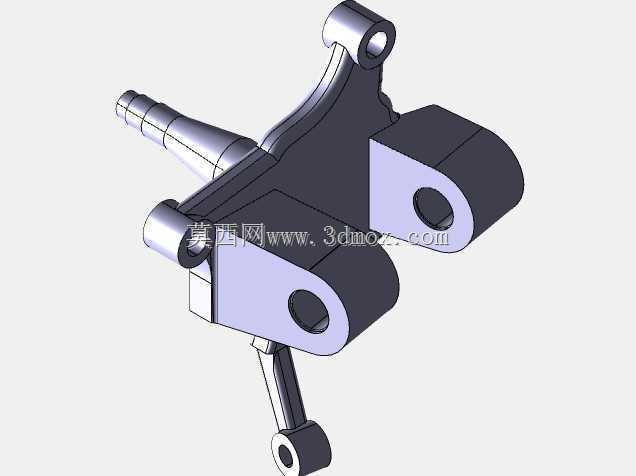

　　在商用车与乘用车辆的底盘转向系统开发环节，转向节臂是连接转向拉杆与车轮转向节的核心传力构件，整套三维数模完整还原了该零件从毛坯成型到机加工装配的全部结构特征，可直接用于底盘运动校核、有限元受力分析以及工装夹具设计参考。数模中首先呈现的是带锥度的花键安装轴段，该轴段用于插入转向节本体的对应锥孔，通过端面螺母锁紧实现周向与轴向定位，锥度匹配精度直接决定转向力矩传递的刚性，建模时严格保留了轴端的螺纹退刀槽、轴肩过渡圆角以及花键齿形的完整轮廓，避免装配时出现应力集中断轴风险。零件主体为异形弯臂结构，臂身两侧对称布置两组带同轴通孔的铰接耳座，耳座孔位分别对应转向直拉杆与横拉杆的球头销安装位，孔位中心距、臂身摆角完全参照整车转向梯形参数设定，

　　建模过程中同步校验了转向轮最大转角工况下，臂身与周边制动底板、悬架摆臂、轮毂轴承座的运动间隙，预留出不小于八毫米的安全避让空间，避免极限打方向时出现运动干涉。耳座端面加工有贴合定位平面，用于球头销安装时的端面承压，孔口处做了倒角处理，既方便压装衬套，也能消除机加工毛刺带来的装配偏差。臂身截面采用变厚度等强度设计，靠近锥轴的根部区域壁厚最大，向两侧铰接耳座延伸时逐步减薄，在保证整车紧急转向、过坑洼路面冲击载荷下抗弯抗扭强度的前提下，尽可能降低零件自身重量，适配整车轻量化设计需求。所有外轮廓转角处均设置了R3到R8不等的铸造过渡圆角，完全符合铸钢件的拔模与成型工艺要求，不存在尖锐直角导致的铸造应力开裂隐患。

　　数模同时还原了臂身下方的小尺寸辅助安装支耳，该支耳用于固定转向管路线束或者制动感载阀连杆，支耳上的小孔位置经过空间布局校核，不会和周边运动部件发生剐蹭。在整车装配场景中，该零件安装于前轮转向节的伸出端，驾驶员转动方向盘时，转向器输出的力矩通过直拉杆拉动该臂绕主销轴线摆动，再通过横拉杆带动另一侧车轮同步偏转，实现车辆转向动作，其结构刚度直接决定转向响应的精准度，若臂身出现形变会直接导致转向虚位、轮胎异常磨损。建模时同步考虑了零件的检修维护边界，两个铰接耳座的外侧预留了足够的扳手操作空间，拆装球头销螺母时无需拆卸周边轮毂、制动部件即可完成作业，降低后期维保工时。整套数模的坐标系与整车底盘坐标系对齐，设计人员可直接将其导入整车装配环境，完成转向系统运动仿真，验证阿克曼几何特性在不同转角下的轮胎滑移率，也可在此数模基础上调整臂长、孔位角度，适配不同轴距、不同载荷等级的车型平台，覆盖微卡、轻客以及家用前驱车型的转向部件开发需求。
