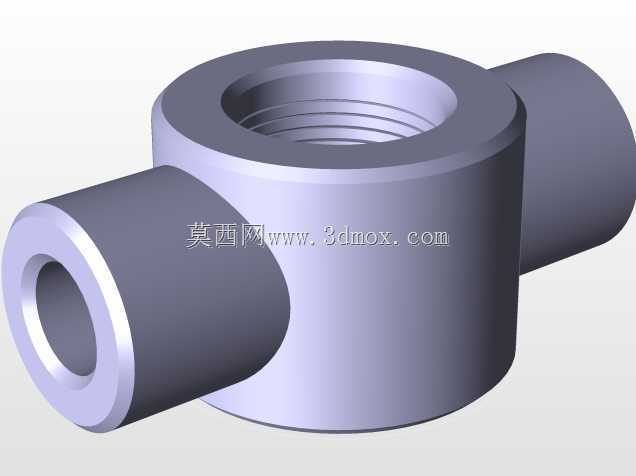

三通内螺纹连接液压油路接头结构

　　在液压站、润滑系统、小型流体输送管路的布设场景里，这类三通式内螺纹接头是管路分流合流环节的核心基础零件，日常设备运维、新机型油路改型时经常会用到这类零件，它不需要额外焊接工序，靠螺纹配合就能完成管路的快速对接，能有效降低现场装配的工作量。从结构设计来看，主体采用等径腔体过渡，三个接口的轴线呈空间垂直分布，其中轴向主接口为内螺纹结构，两个侧向外伸接口为外插式对接端，这种布局适配绝大多数正交走向的管路排布需求，不用额外增加弯头配件就能完成90度方向的管路分流。设计时首先考虑的是流体通过的阻力问题，腔体内部的转角位置做了圆弧过渡处理，没有直角锐边，液压油或者润滑脂流经时不会产生明显的紊流，能减少管路内部的压力损失，

　　也能避免长期使用过程中杂质在转角位置堆积堵塞通道。接口的螺纹精度按照普通液压管路的通用公差设计，内螺纹的牙型角、螺距匹配常规的液压管路硬管、软管接头标准，装配时配合生料带或者密封胶就能达到足够的密封压力，常规中低压工况下不会出现渗漏问题。两个侧向的外伸接口外径做了统一的公差控制，表面粗糙度满足软管套接或者卡套压接的要求，压接后不会出现松脱、渗油的情况。从安装边界来看，主体的圆柱外径控制在常规扳手的夹持尺寸范围内，现场装配时用普通活动扳手或者对应规格的开口扳手就能完成拧紧操作，不需要定制特殊工装。三个接口的轴向长度做了优化，既保证螺纹旋合的有效长度满足密封和抗拉脱要求，又不会因为接口过长导致整体安装占用空间过大，

　　在空间紧凑的阀块安装面、设备内部狭小走管区域也能顺利布置。零件的壁厚经过受力校核，在额定工作压力下，腔体的应力分布均匀，螺纹根部的应力集中位置做了微小的倒角卸荷，长期承受压力脉冲时不会出现裂纹失效。实际使用过程中，这类接头可以用于主油路的分支取油，比如给主油路分出一路接压力检测表，或者分出一路给润滑点供油，也可以用于两路回油的合流，将两个分支回路的液压油汇总到主回油管路送回油箱。建模过程中，螺纹特征采用简化的装饰线配合真实牙型的局部剖切展示，既保证模型文件的轻量化，方便在装配体里调用不卡顿，又能清晰展示螺纹的规格参数，方便后续出工程图时直接标注尺寸。腔体内部的流道做了完全的实体建模，做流体仿真时可以直接提取内部流道网格，

　　不需要额外修补模型。所有的倒角、圆角特征都按照实际加工工艺顺序建模，外圆端面的倒角方便装配时对准管路，不会刮伤密封件，棱边的圆角去除加工毛刺，避免装配时划伤操作人员，也减少应力集中点。这类接头的材质一般选用碳钢或者不锈钢，根据使用场景的介质腐蚀性选择，碳钢件表面做镀锌或者发黑处理，提升防锈能力，不锈钢件用于有腐蚀性介质或者食品级要求的管路场景。安装时需要注意三个接口的拧紧力矩控制，不能因为力矩过大导致螺纹滑牙，也不能力矩过小导致密封不足，侧向接口如果是接软管的话，要保证软管的弯曲半径在允许范围内，避免接头处承受额外的侧向力，长期受力导致接口断裂。在设备的日常维护中，这类接头属于易检查的零部件，每次设备保养时检查接口位置有没有渗漏，螺纹有没有松动即可，不需要特殊的维护操作，使用寿命基本和设备整体寿命一致，除非出现外力撞击或者螺纹损坏才需要更换。
