双法兰连接45度弯管流体转接构件

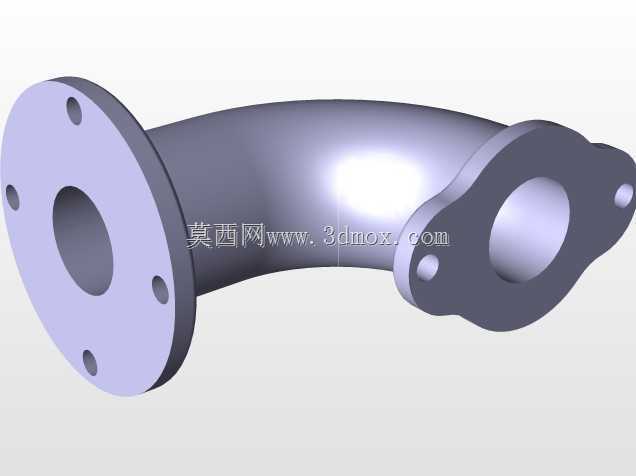

　　在工业流体输送系统的管路布设作业中，经常会遇到管路走向需要调整角度、同时两端需要对接不同安装基准法兰面的场景，这类带角度的法兰弯管构件，是管路系统里实现转向转接的核心零件之一。日常做管路布局设计的时候，很多新手容易忽略弯管两端法兰的安装孔位角度匹配问题，最后现场装配时才发现螺栓穿不进去，或者法兰密封面压合偏斜导致泄漏，这个构件在设计阶段就把两端法兰的孔位相位差做了精准约束，左侧圆形法兰采用三孔均布的安装孔设计，适配常规圆形法兰对接端的安装需求，右侧采用两孔带定位凸台的异形法兰结构，对应特定设备接口的安装基准，不需要现场额外加工调整孔位，就能直接完成对接。

　　从实际使用场景来看，这类弯管大多用在中低压的流体管路中，比如气动控制系统的气源管路、低压液压回路的回油管路、工业冷却水循环系统的管路转接，部分食品加工行业的洁净流体输送管路也会用到同结构的卫生级弯管，只是表面粗糙度和密封结构会做针对性调整。设计这个构件的时候，首先要确定的是弯管的中心弯曲半径，弯曲半径太小的话，管路内部流阻会急剧升高，输送含杂质的流体时还容易在弯管内侧形成淤积，长期使用会造成管路堵塞；弯曲半径太大的话，整个构件占用的安装空间就会变大，在设备内部紧凑的布设空间里很难布置，这个构件的弯曲半径取的是管路通径的1.5倍，兼顾了流阻控制和安装空间的要求，流体经过弯管时的局部阻力系数控制在合理区间，不会造成过大的压力损失。

　　外形尺寸方面，两端法兰的密封面都做了凸台精加工处理，安装时配合密封垫片就能实现可靠密封，左侧法兰的三个安装孔中心圆直径、孔径都按照对应通径的法兰标准做了匹配，右侧异形法兰的两个安装孔间距、定位凸台的尺寸也和对接端的接口尺寸完全契合，弯管部分的壁厚根据输送介质的工作压力做了核算，常规1.6MPa工作压力下的壁厚余量足够，不会出现承压不足导致的管壁变形问题。安装边界上，整个弯管的轴向总长度、径向最大轮廓尺寸都做了严格控制，安装时不需要额外预留过大的操作空间，两端法兰的螺栓安装位都预留了足够的扳手操作空间，现场装配时可以直接用标准扳手完成螺栓紧固，不需要特殊工装。

　　建模过程中，弯管部分的过渡曲面做了曲率连续处理，内壁没有明显的折角和台阶，流体经过时不会形成明显的紊流区，减少了流体冲刷带来的管壁磨损，也降低了管路运行时的振动和噪音。两端法兰和弯管主体的连接位置做了圆角过渡，避免应力集中，在管路受到轻微振动或者压力波动的时候，连接位置不会因为应力集中出现开裂问题。很多现场管路失效的案例，都是因为弯管和法兰连接位置的过渡圆角太小，长期受交变应力作用产生疲劳裂纹，最后造成介质泄漏，这个设计里的过渡圆角半径取的是壁厚的0.8倍，能够有效分散连接位置的应力，提升构件的使用寿命。

　　另外在选型适配的时候，需要注意两端法兰的密封面形式，这个构件采用的是突面密封结构，适配常用的橡胶垫片、聚四氟乙烯垫片或者金属缠绕垫片，能够满足大多数常规工况的密封需求，如果是高温或者强腐蚀介质的工况，只需要更换对应材质的密封垫片，不需要改动构件本身的安装尺寸，互换性很强。在做管路系统的三维布局时，这个构件可以直接调用装配，不需要额外调整安装基准，两端法兰的配合面都做了装配基准约束，装配时能够自动对齐对接端的法兰面，提升管路设计的效率，减少装配干涉的问题。
