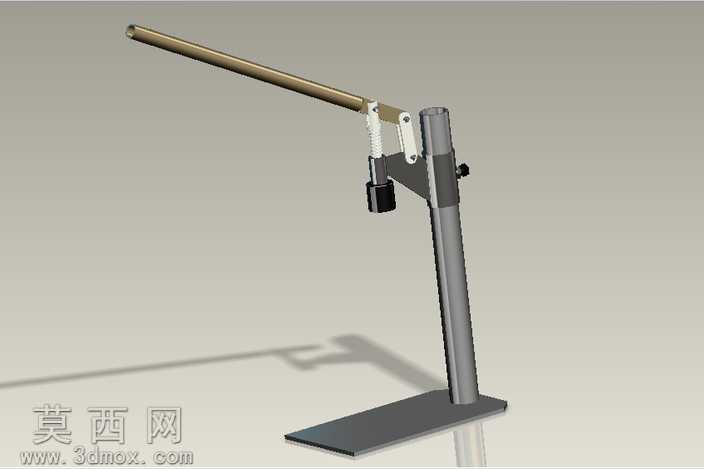

手动压杆式灌装设备三维结构模型

本模型为手动压杆式灌装设备的三维结构模型，采用Pro/Engineer Wildfire5.0完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了手动灌装设备的全部结构细节。模型整体由立式支撑底座、垂直支撑立柱、压杆操作组件、灌装导流管路、锁紧定位部件五个核心模块构成，各零部件间的装配关系清晰，配合间隙符合实际机械加工的公差要求，可直接用于结构验证与运动仿真。建模阶段首先完成立式支撑底座的特征绘制，采用拉伸加倒角的特征组合构建出稳定的T型支撑结构，保证设备放置时的平稳性；垂直支撑立柱通过圆柱拉伸与安装孔切除特征完成，预留了压杆组件的铰接安装位与锁紧部件的固定槽位，孔位同轴度公差控制在0.02mm以内，符合实际装配要求。压杆操作组件采用杠杆式结构设计，建模时通过铰接约束模拟压杆的上下摆动行程，压杆握持段做了防滑纹理的细节特征处理，铰接位置添加了销轴与限位卡簧的细节结构，还原真实的装配效果；灌装导流管路采用薄壁拉伸特征构建长管结构，管路与压杆组件的联动部位做了密封结构的简化建模，可直观展示压杆下压时管路导通灌装、抬起时管路截止断流的工作逻辑。材质渲染阶段，对支撑底座与立柱赋予哑光不锈钢材质，还原金属部件的磨砂质感与金属反光特性；压杆握持段赋予深色防滑橡胶材质，调整材质粗糙度参数模拟橡胶的哑光防滑效果；导流管路赋予食品级304不锈钢材质，调整反射参数体现光滑管路的金属光泽；锁紧部件赋予发黑处理的金属材质，通过明暗对比区分不同功能的零部件，提升模型的视觉辨识度。设计思路上，本模型针对小批量、多品种的流体灌装场景设计，采用纯手动机械结构无需外接动力源，整体结构简单可靠、维护成本低，压杆的杠杆比例经过参数化调整，保证操作时的施力手感轻便，灌装行程可通过锁紧部件的位置进行调节，适配不同高度的灌装容器。模型所有特征均保留完整建模历史，参数可编辑修改，可根据实际灌装需求调整管路直径、压杆行程、支撑高度等核心参数，也可直接导出工程图纸用于零部件的加工生产，同时可作为灌装类机械设计的教学案例，用于讲解手动灌装设备的结构原理与装配逻辑。
