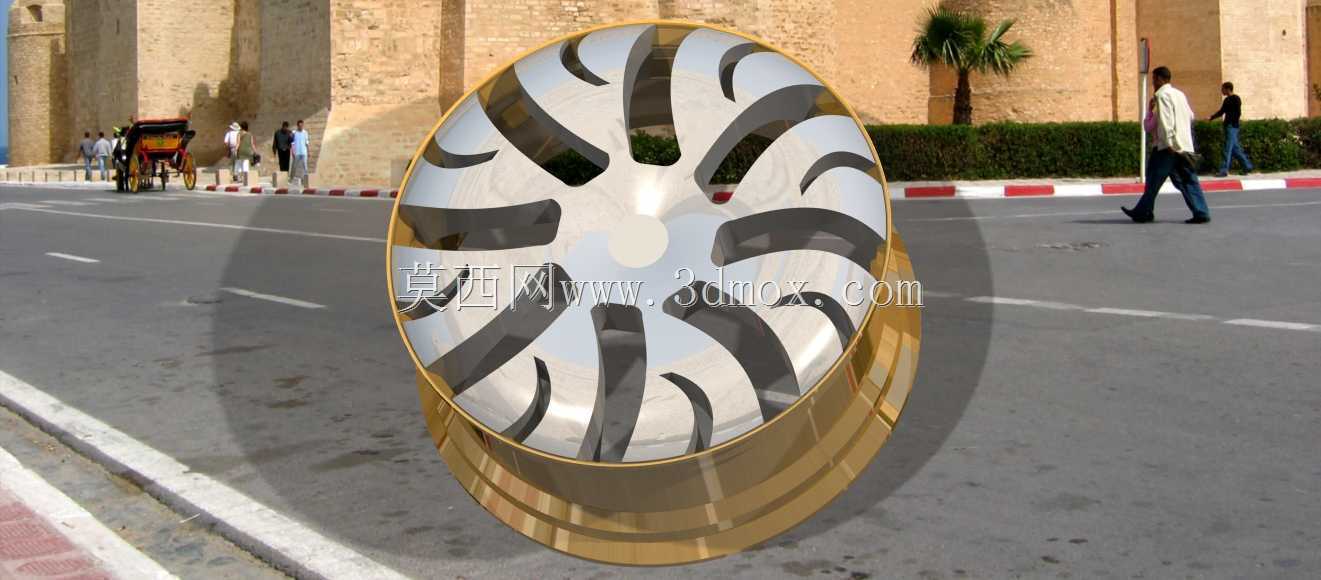

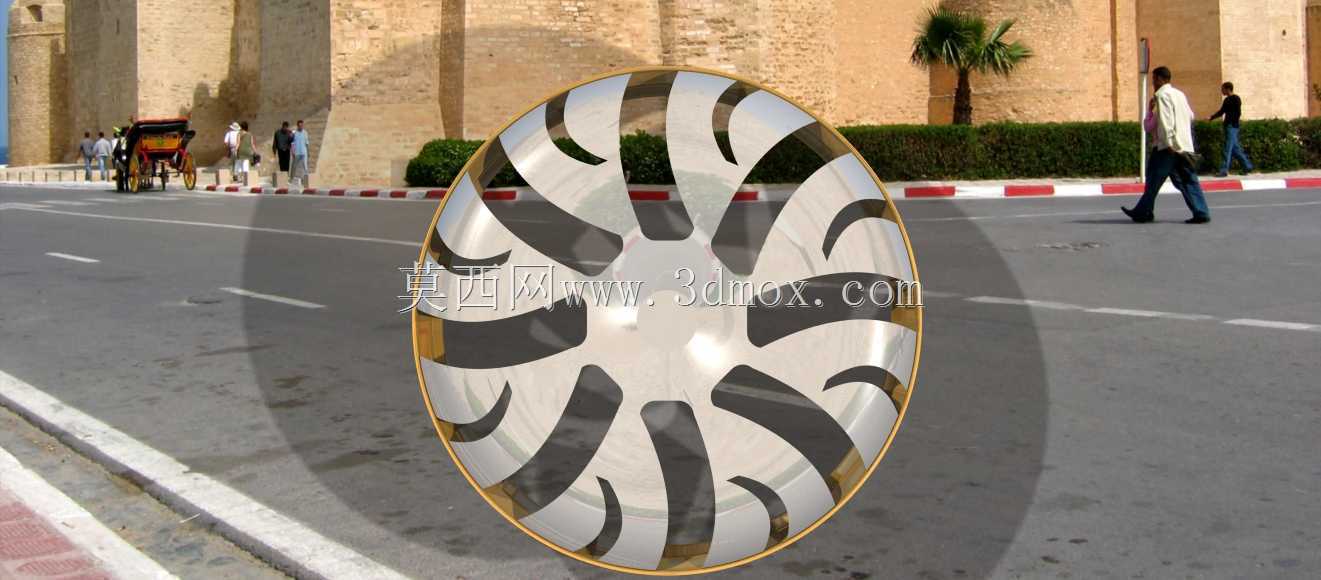

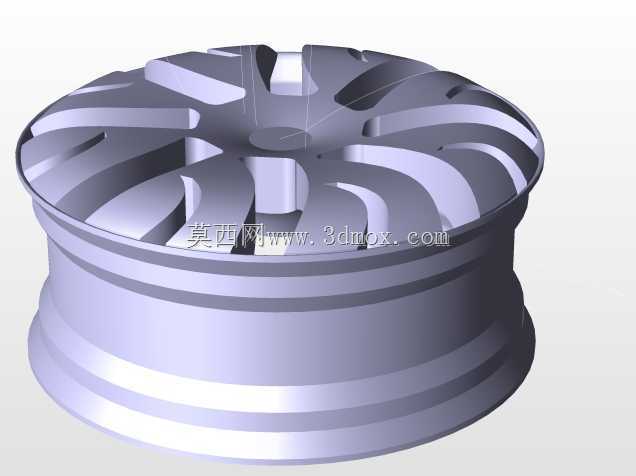

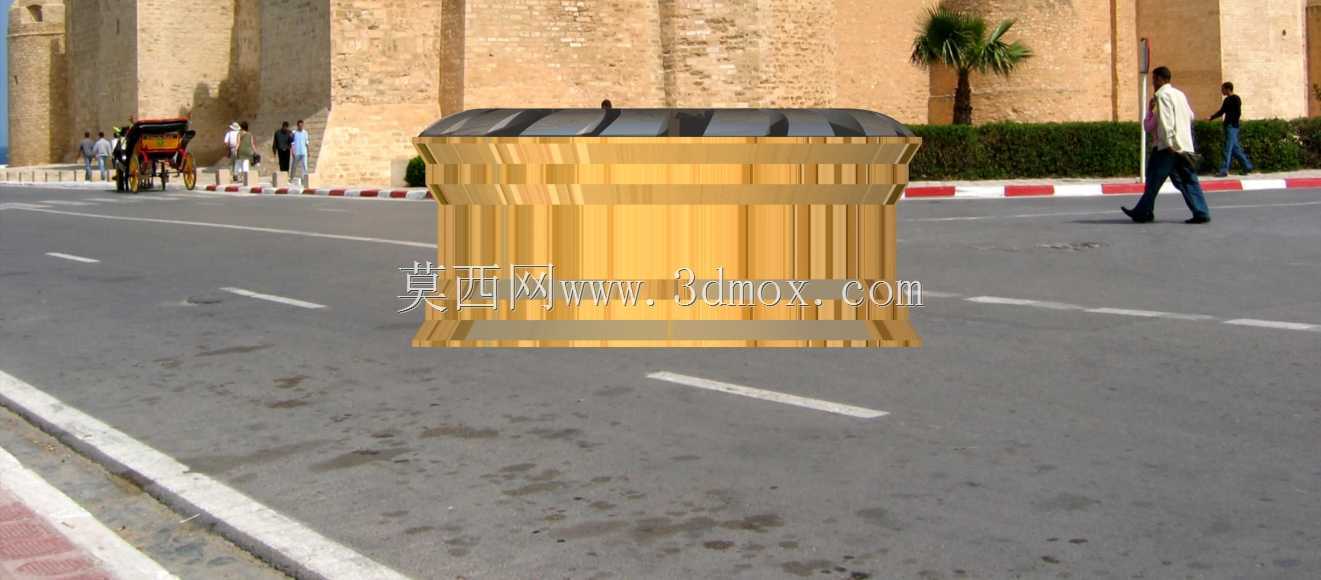

旋风造型乘用车装饰轮辋结构设计

　　日常做乘用车外观改款的行走系统匹配时，轮辋的造型往往是用户感知最强的外观件之一，这款旋风式辐条的轮辋设计，最初是面向家用轿车的个性化改装场景做的结构方案，兼顾装饰性与基础承载需求。不同于原厂多采用的等厚直辐条设计，这款轮辋的辐条采用大弧度扭转曲面，从中心安装座向外缘轮辋圈平滑延伸，曲面扭转角度经过反复调整，既保证静止状态下的视觉张力，也能在车辆行驶时形成连贯的旋动感，匹配低风阻改装的外观需求。从安装边界来看，这款轮辋的中心定位孔采用乘用车通用的台阶式定位结构，孔位公差控制在H7级，与轮毂轴头的配合间隙控制在0.02-0.05mm区间，避免高速行驶时出现轮辋跳动的问题；螺栓孔采用五孔均布设计，孔距匹配主流A级家用车的安装规格，

　　安装面做了0.2mm深度的沉台处理，保证轮毂螺栓压紧后贴合面完全接触，不会出现应力集中导致的螺栓松动问题。轮辋的外缘采用标准的深槽轮辋结构，胎圈座的角度严格匹配民用真空轮胎的安装要求，轮缘高度符合乘用车轮辋的安全规范，能够保证轮胎充气后胎圈完全卡入胎圈座，不会在转向或者急加速时出现轮胎脱圈的风险。设计过程中特意将辐条的背面做了等厚加强处理，辐条与中心安装座的过渡位置采用大圆角过渡，避免应力集中导致的辐条断裂问题，同时在辐条的镂空区域做了边缘倒钝处理，既减少了轮辋整体的转动惯量，也避免后期做表面处理时出现锐边挂漆的问题。实际装车场景中，这款轮辋主要适配16-18寸的民用轿车轮胎，轮辋的偏距设置在35-45mm区间，

　　能够保证装车后轮胎与翼子板的齐平度，不会出现轮胎突出车身或者蹭到翼子板内衬的问题；轮辋的中心盖安装位采用通用的卡扣式结构，能够兼容多数品牌的中心装饰盖，方便用户后期更换品牌标识。不同于竞技类改装轮辋追求极致轻量化的设计思路，这款轮辋在设计时平衡了重量与结构强度，辐条的壁厚设置在3.5-4mm区间，既能够满足日常城市道路行驶的承载需求，单轮辋的重量也控制在合理区间，不会过多增加簧下质量影响车辆的悬挂响应。做曲面建模时，每根辐条的扭转曲面都做了曲率连续检查，保证曲面过渡没有突兀的折角，后期做电镀或者亮面喷涂处理时，能够形成均匀的反光效果，不会出现曲面褶皱导致的反光断层；轮辋的气门嘴安装位设置在两根辐条之间的凹陷区域，

　　既不破坏整体的造型完整性，也方便后期充气时的操作，不会被辐条遮挡气门嘴。在实际的装配验证环节，这款轮辋能够适配常规的浮动刹车卡钳，辐条与卡钳之间的预留间隙超过10mm，不会出现转向或者颠簸时辐条蹭卡钳的问题，不需要额外加装垫片调整轮距，降低了改装的适配门槛。轮辋的轮缘位置做了加厚处理，能够应对日常行驶中路肩剐蹭的冲击，不会因为轻微剐蹭就导致轮辋变形漏气；辐条之间的镂空区域面积经过计算，能够满足刹车系统的散热需求，连续制动时的空气流通效率比同尺寸的密辐条轮辋高出15%左右，能够减少刹车热衰减的风险。
