大众品牌汽车标识立体结构设计

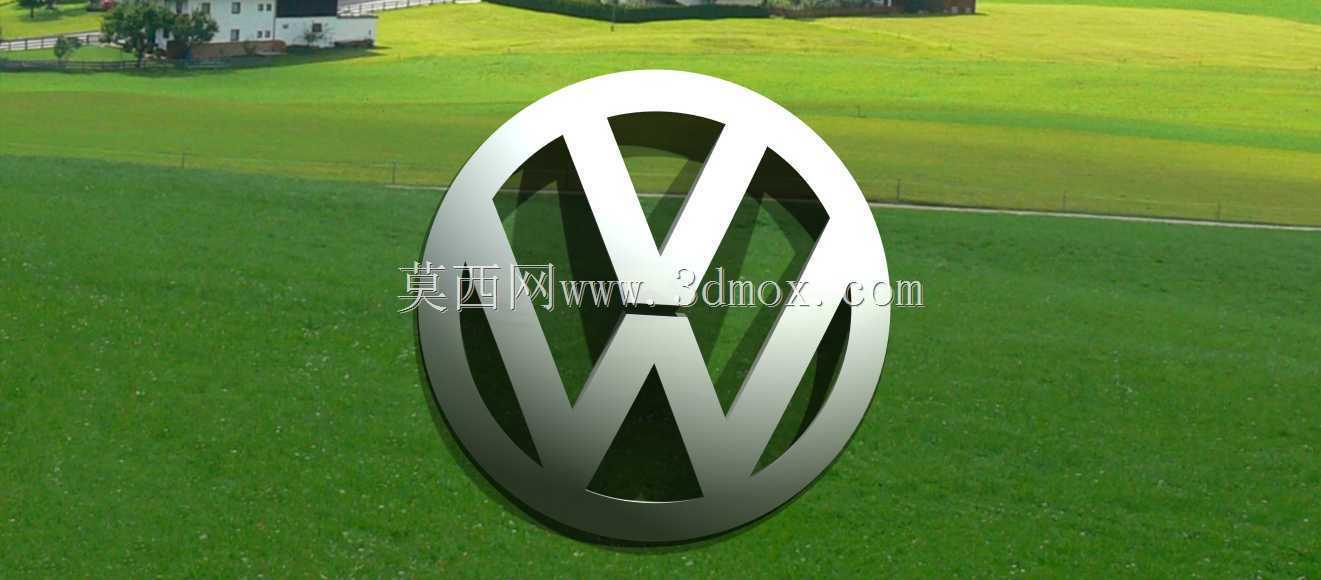

　　日常做整车外饰件结构匹配时，车标这类外观标识件是很容易被新手忽略的细节，很多人觉得就是个装饰件，实际上它的安装精度、曲面贴合度直接影响整车前脸的精致感，甚至高速行驶时的风噪表现都和它的造型边界有直接关联。这个大众品牌的标识模型，在做结构还原的时候首先要考虑的是和中网安装基座的匹配关系，椭圆外轮廓的曲率要完全贴合中网预留的安装位曲面，不能出现边缘翘边、缝隙不均的问题，实际装车时这类标识的安装公差通常要控制在0.2mm以内，不然在光照下缝隙的明暗差会非常明显，直接拉低整车的外观质感。从功能特性来说，这类车标不只是品牌识别的载体，部分车型的车标还集成了ACC雷达的防护罩、前视摄像头的安装基座，甚至后备箱开关的触发结构，

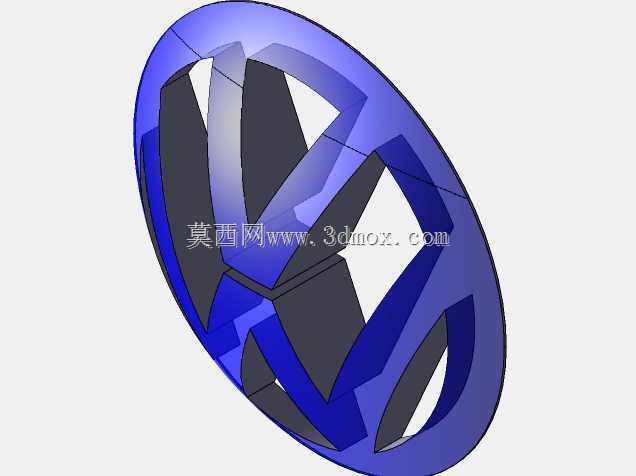

　　所以建模的时候不能只做外观曲面，还要预留好内部功能件的安装空间，标识背面的卡扣位置、定位柱的尺寸都要和安装基座的卡扣孔、定位孔完全对应，卡扣的插拔力要控制在合理区间，既要保证安装后不会在车辆振动时脱落，也要方便售后维修时拆卸，不会损坏漆面或者安装基座。设计思路上，这个标识的核心是VW字母和外椭圆的融合过渡，很多新手建模的时候容易把字母和外轮廓做成分离体，实际上量产的车标是一体化的曲面结构，字母和外椭圆的衔接处要做连续的圆角过渡，不能出现尖锐的棱角，一方面是避免生产时出现应力集中导致电镀层开裂，另一方面是减少行驶时的风阻，尖锐棱角在高速下会产生紊流，增加风噪的同时还容易积攒灰尘，不好清理。外形尺寸方面，

　　常规家用车型的前网车标横向宽度一般在120mm到180mm之间，纵向高度和宽度的比例要严格按照品牌视觉规范来，不能随意拉伸变形，标识的厚度通常在8mm到15mm之间，太厚会显得突兀，太薄则没有立体感，边缘要做0.5mm左右的倒角，避免安装时划伤操作人员，也减少行驶中飞石撞击时的应力集中。安装边界的处理上，标识背面通常会设计3到4个定位柱，还有2到3个弹性卡扣，定位柱的直径比安装孔小0.1mm，方便装配时导向，卡扣的倒钩角度要控制在35度到45度之间，保证卡接后的保持力足够，同时如果是带雷达的车型，标识的正面材质要选用透波性能好的ABS或者PC材质，表面做电镀处理的时候要控制镀层厚度，避免影响雷达信号的收发，

　　这部分的结构设计还要考虑高低温环境下的形变，不同材质的膨胀系数不同，卡扣和定位柱的间隙要预留足够的热胀冷缩空间，避免极端温度下标识出现开裂或者脱落的问题。实际做结构验证的时候，还要考虑洗车时高压水枪的冲击，标识和安装面之间要设计一圈密封胶条的安装槽，防止高压水冲进车标内部，损坏内部的雷达或者摄像头元件，胶条的压缩量要控制在1mm左右，既能保证密封效果，又不会因为压缩量过大导致标识被顶起，出现安装不平整的问题。很多人觉得车标建模就是画个椭圆加两个字母，实际上要满足量产装车的要求，从曲面连续性到安装结构的细节，每一处都要结合实际的使用场景来调整，比如标识表面的弧度要和整车前脸的设计语言统一，曲面的高光走势要和引擎盖、中网的高光衔接自然，不能出现光影断裂的情况，这也是为什么很多副厂车标看起来质感差，核心就是曲面的曲率没有还原到位，安装后和整车的外观融合度差。
