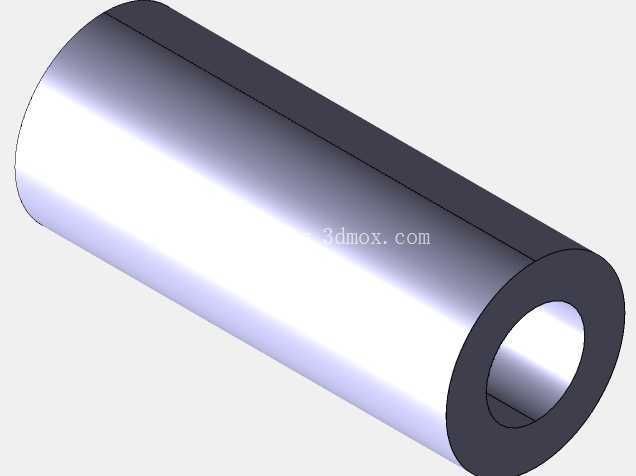

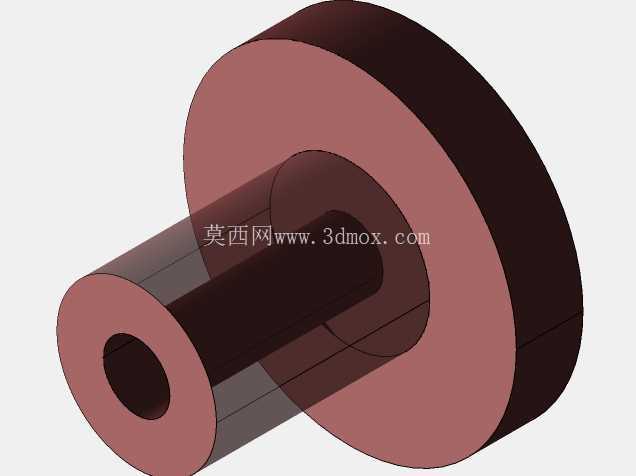

电源变压器用空心圆柱假足结构件

　　在电源变压器的装配体系里，这类空心圆柱假足属于容易被忽略但直接影响整机装配可靠性的小型结构件，日常做变压器整机结构排布时，很多新手工程师会把注意力全部集中在线圈绕组、铁芯叠片、接线端子这些核心部件上，往往忽略这类支撑定位件的尺寸匹配，最后总装阶段才发现绕组与安装底座之间的绝缘间隙不足、或是线圈定位偏移导致引线受力断裂的问题。这类假足的核心作用，是在变压器绕组与底部安装基座之间形成稳定的绝缘支撑间隔，避免绕组外层的绝缘漆包线直接接触金属安装底座，在长期运行过程中因为振动摩擦破坏绝缘层引发漏电风险，同时也能为绕组底部的引出线预留足够的走线空间，避免引线被压在绕组与底座之间长期受挤压出现线芯断裂的问题。从结构设计逻辑来看，采用等壁厚空心圆柱的结构并非随意选择，首先空心结构相比同外径的实心圆柱，在同等支撑强度下能大幅减少材料用量，降低零件自身重量，对于小功率电源变压器这类对整机重量控制有要求的电子部件来说，每一个结构件的重量优化都会累积成整机的重量优势；其次空心的内孔可以直接穿装固定螺杆，不需要额外设计安装卡扣或者焊接定位柱，装配时直接将螺杆穿过假足内孔，一端固定在变压器底座的安装孔位，另一端配合绝缘压帽压住绕组的端部骨架，就能完成整个绕组的轴向定位，装配工序非常简单，适合流水线批量装配作业，不需要额外的工装夹具辅助定位。

　　做这类零件的三维建模时，首先要确认的是与变压器绕组骨架的配合尺寸，假足的上端面需要和绕组骨架的下端支撑面完全贴合，不能出现局部悬空的情况，否则拧紧固定螺杆的时候，局部应力集中会导致塑料骨架出现裂纹，长期运行受热后裂纹扩展就会出现绕组松动的问题；假足的外径尺寸需要略小于绕组骨架的支撑凸台外径，避免超出骨架边缘后，与相邻的绕组或者其他电子元件出现干涉，尤其是在多绕组并排布置的小型电源变压器里，相邻绕组之间的电气间隙本身就很小，要是假足外径超出骨架边界，很容易导致相邻绕组之间的绝缘距离不足，引发耐压测试不合格的问题。壁厚的选择需要结合变压器的整体重量来计算，一般小功率几十瓦的电源变压器，假足壁厚控制在1.5到2毫米之间就足够支撑整个绕组加铁芯的重量，要是壁厚过薄，在运输过程中的振动冲击下，假足容易出现开裂断裂，导致绕组下沉移位；要是壁厚过厚，不仅会浪费材料，还会挤占内孔的穿线空间，导致固定螺杆无法顺利穿过，甚至会因为壁厚增加导致零件的收缩率变大，注塑成型后出现端面不平整的问题，影响装配后的支撑平整度。长度方向的尺寸也就是假足的高度，直接决定了绕组底部与安装底座之间的间隙大小，这个尺寸不能随意设定，首先要满足电气安全规范里的爬电距离要求，根据变压器的工作电压等级，不同电压下对应的爬电距离有明确的国标要求，假足的高度必须大于最小爬电距离的数值，同时还要预留出底部引线的弯曲半径空间，一般引出线的弯曲半径不能小于线径的3倍，要是假足高度不够，引线从绕组底部引出后直接弯折贴到底座上，长期弯折处的线芯容易出现疲劳断裂，尤其是在有振动的使用场景下，比如工业设备配套的电源变压器，引线断裂的故障概率会大幅提升。

　　另外假足的两个端面需要做极小的倒角处理，不要做尖锐的直角边，一方面是注塑成型的时候，尖锐直角容易出现填充不足、飞边的问题，另一方面装配的时候，尖锐的边角容易刮破绕组外层的绝缘胶带或者引出线的绝缘皮，留下绝缘隐患，倒角尺寸一般控制在0.2到0.3毫米就足够，不需要过大的倒角，否则会减少端面的实际接触面积，降低支撑的稳定性。在实际选型替换的时候，还要注意假足的材质特性，一般这类零件会选用耐温等级和变压器整体绝缘等级匹配的工程塑料，比如B级绝缘的变压器要选用耐温130摄氏度以上的材料，避免变压器长期运行发热导致假足软化变形，失去支撑作用，建模的时候不需要额外做表面纹理，保持光滑的圆柱面即可，光滑的表面不容易积灰，能减少因为灰尘堆积导致的绝缘性能下降问题。

　　很多工程师在建模的时候容易忽略这类小零件的尺寸公差，其实假足的长度公差需要控制在±0.1毫米以内，要是同一台变压器上使用的多个假足长度偏差过大，会导致绕组安装后出现倾斜，不仅影响外观平整度，还会导致固定螺杆受力不均，长期运行后螺杆松动，绕组出现移位。另外内孔的尺寸公差要和选用的固定螺杆做间隙配合，间隙控制在0.1到0.2毫米之间，间隙太大的话，穿装的时候假足容易出现偏斜，导致上端面和骨架不能完全贴合；间隙太小的话，批量装配的时候穿螺杆会比较困难，影响装配效率。这类零件虽然结构简单，但是在整个变压器的结构可靠性里占的权重并不低，很多变压器出厂后的早期故障，比如绕组松动、引线断裂、绝缘失效，追根溯源都是这类小支撑件的尺寸设计不合理或者选型不当导致的，做三维建模的时候不能因为零件结构简单就随意绘制尺寸，必须结合整机的装配要求、电气安全要求、使用环境要求来逐一核对每个尺寸的合理性，才能保证最终整机的装配质量和运行可靠性。
