交流稳压器环形铁芯夹持固定结构件

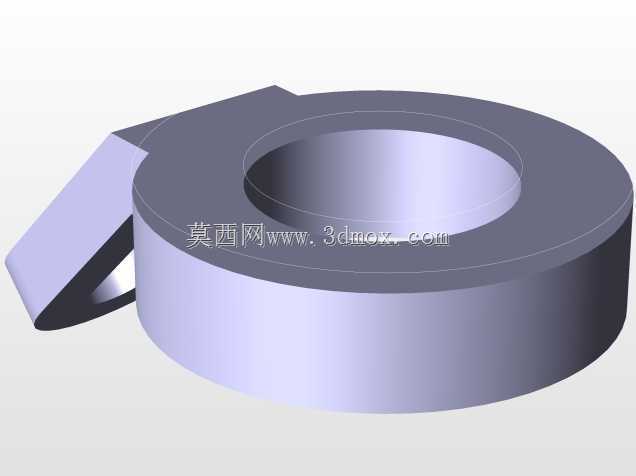

　　该环形夹持结构件主要应用于交流稳压供电设备内部，作为环形铁芯的承载与定位部件，在工业车间稳压柜、商用供电补偿装置、中小功率工业稳压电源中承担固定与限位作用。实际装配场景中，环形铁芯套装在该结构的环形基座内腔，侧方延伸的斜向支耳用于和设备内部安装支架对接，既可以通过支耳上的预留孔位完成螺栓锁附，也可适配卡扣式快速安装结构，适配不同柜体的内部布局。从功能特性来看，该结构件采用一体化环形主体设计，基座的环形内腔与铁芯外圆轮廓匹配，装配后可限制铁芯径向窜动，避免设备运行过程中因电磁振动、柜体搬运晃动导致铁芯移位，侧方支耳与环形主体采用平滑过渡连接，无尖锐应力集中棱角，长期受振工况下不易出现连接部位断裂。设计阶段优先考虑铁芯装配的同轴度要求，

　　环形基座的上下端面保持平行，端面预留足够的支撑接触面积，铁芯落位后可均匀承受压紧力，不会出现局部应力压损铁芯绝缘层的问题；侧方支耳的倾斜角度经过布局校核，支耳末端的安装面与柜体安装支架的贴合面完全对齐，锁附螺栓后不会产生额外装配内应力。外形尺寸方面，环形主体的外径根据常规中小功率交流稳压器的环形铁芯规格匹配，内腔直径略大于铁芯外径，预留少量装配间隙方便铁芯套装，基座轴向高度覆盖铁芯的下部支撑区间，既保证支撑刚性，又不会过多占用柜体内部轴向空间；侧方支耳从环形主体侧壁向外延伸，支耳的整体外伸长度控制在安装边界以内，不会和柜体内相邻的绕组、接线端子、散热风道发生干涉，支耳上的安装孔位间距符合通用电气安装支架的孔位标准，

　　可直接适配现有稳压设备的安装模组。建模过程中对环形主体的内外圆同轴度、支耳安装面的平面度、过渡圆角的曲率都做了参数化定义，修改铁芯适配规格时仅需调整环形内腔直径、基座高度与支耳外伸长度几个核心参数，即可快速衍生出不同功率等级稳压器的适配结构，结构整体无复杂异形曲面，常规钣金折弯焊接或者铸件成型都可实现加工，量产工艺性良好，同时结构的壁厚经过刚性校核，在满足支撑强度的前提下控制整体重量，降低设备整体负重。
