大功率电单车后轮QS电机轮圈总成

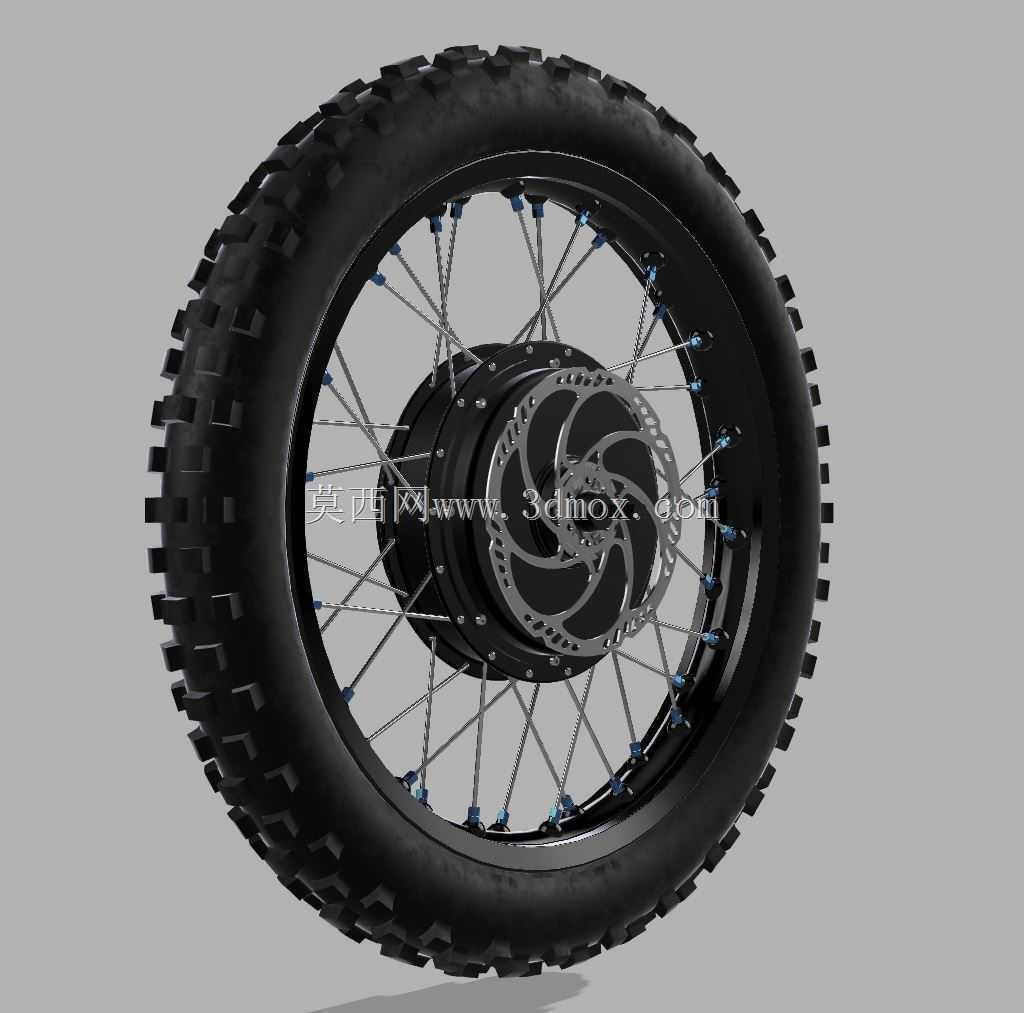

　　这套后轮总成面向大功率单轨车辆的改装与整车开发场景，常见于越野电单车、山地电动助力车以及轻量级电动两轮试验平台。整轮以QS205轮毂电机为动力核心，外圈匹配19英寸规格轮辋，电机端盖与轮圈之间通过多根辐条交叉编织张紧，既保留了钢丝轮在非铺装路面上的吸震特性，又能把轮毂电机输出的大扭矩可靠传递到接地胎面。

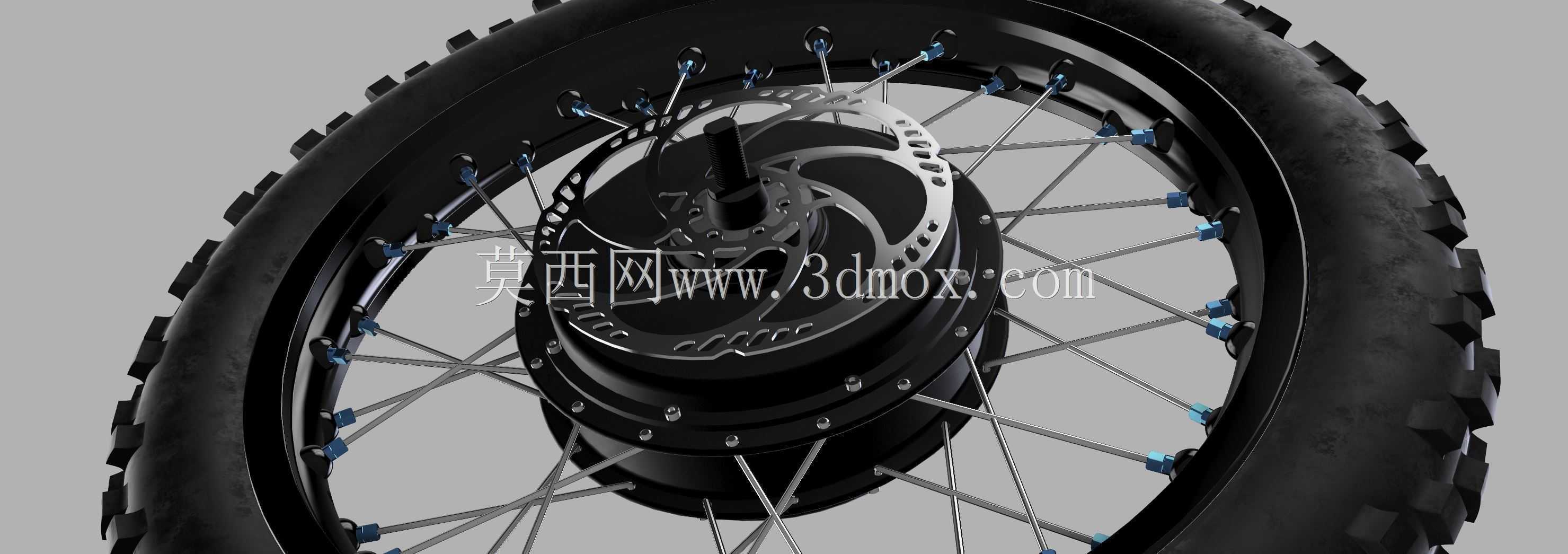

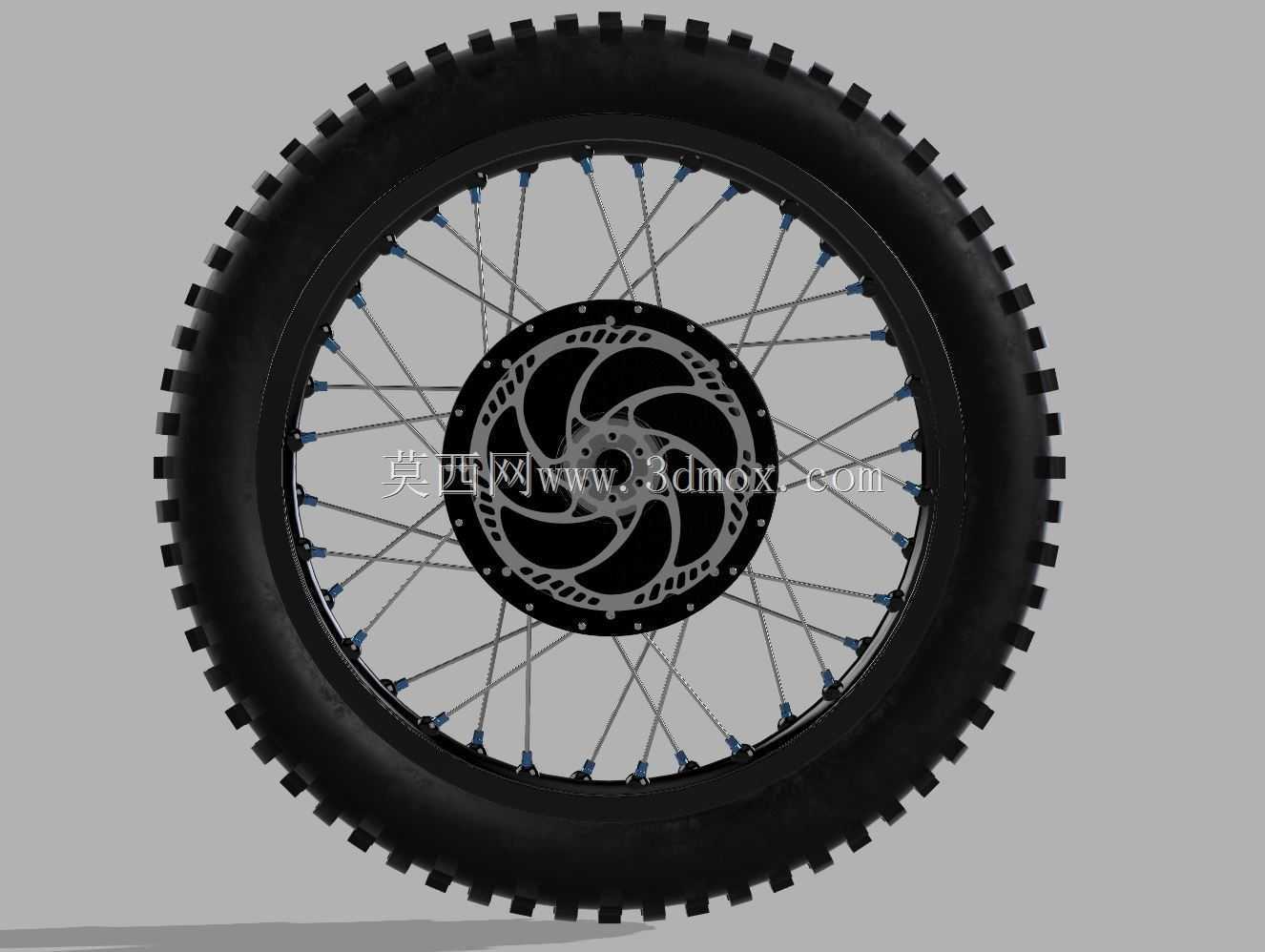

　　从结构布置看，动力单元、承载轮辋与制动系统被整合在同一回转轴线内。轮毂电机居中布置，定子轴作为整车平叉或后摇臂的安装支点，轴端预留螺纹接头用于锁紧与防转；转子外壳随轮圈同步旋转，外侧直接安装制动盘。制动部分采用Magura HC Storm规格203mm碟刹盘，大直径制动盘能够在长下坡或高车速工况下提供更稳定的制动力矩，散热面积也更充裕，配合卡钳安装位可完成整车制动匹配。

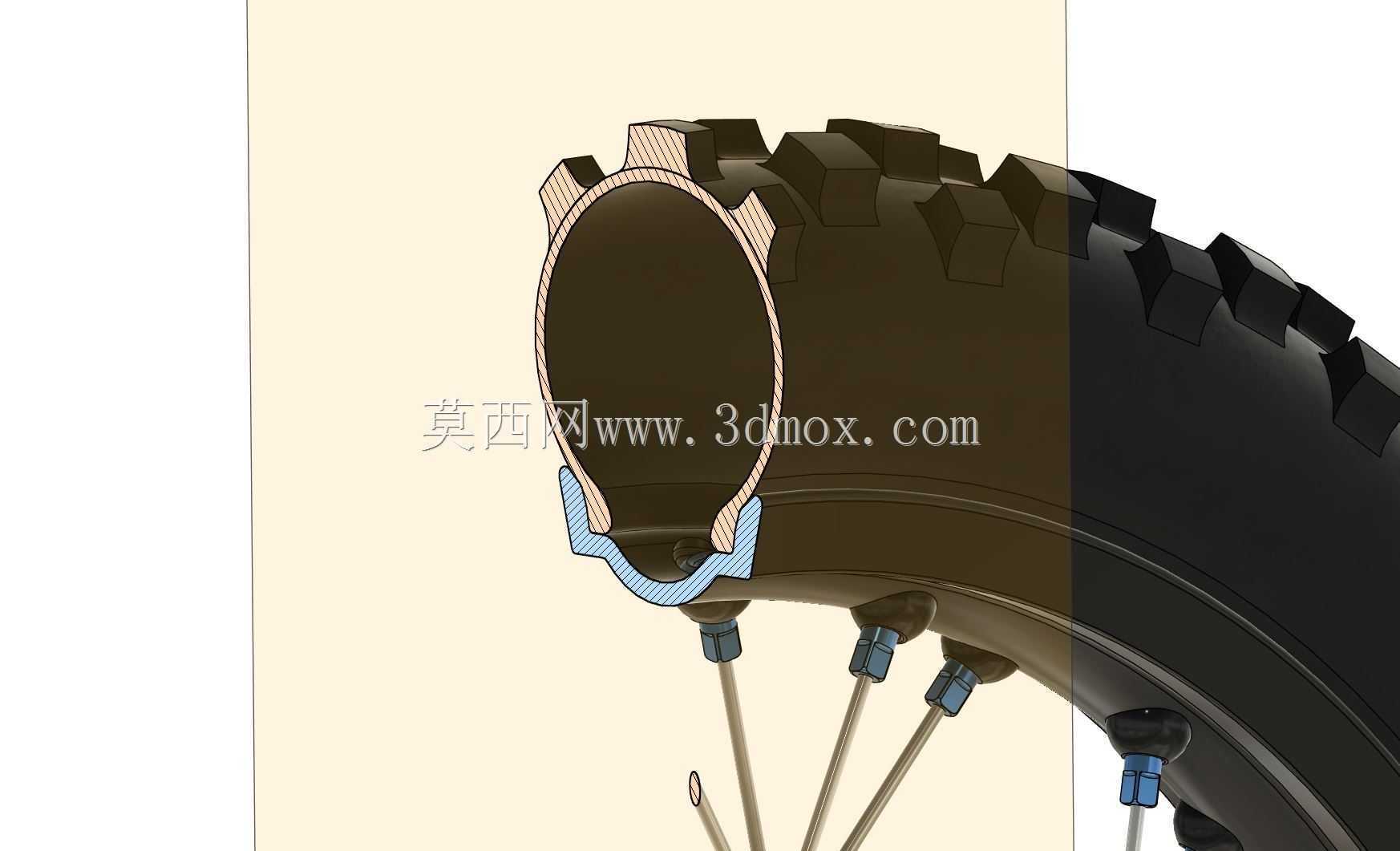

　　轮辋选用19英寸直径，这一尺寸在越野取向两轮车中兼顾了通过性与胎壁缓冲行程，外圈装配深齿越野轮胎，胎块粗大、排泥空间开阔，适合土路、砂石与林道工况。辐条采用交叉式编法，每根辐条端部带调节螺母，装配阶段可通过逐根张紧来校正轮圈的径向跳动与端面摆动，这对高速旋转的电机轮尤为关键——动平衡与圆度偏差会直接放大轴承载荷并引起整车抖动。

　　建模时需要重点关注几条安装边界：一是轮毂电机定子轴的轴径、键槽或扁位与后摇臂开口的配合，轴端螺纹规格决定了锁紧螺母与防松结构；二是制动盘安装孔的节圆直径与盘片偏距，偏距错误会导致卡钳与盘片对中不良，出现拖刹或制动偏磨；三是辐条孔在电机法兰与轮辋上的角度分布，编条角度直接影响辐条受力方向；四是轮胎外直径与车架后叉、挡泥板之间的摆动间隙，满负荷压缩悬架时不得发生干涉。

　　在工程应用中，这类总成常被用于电动两轮车的动力改装方案验证。设计者可在三维环境中先完成电机、轮圈、辐条、制动盘与轮胎的虚拟装配，校核回转包络、辐条干涉与制动卡钳位置，再出图进行编条与装车。相比一体式铸轮，辐条结构在受到冲击时可通过辐条微量变形吸收能量，维修时单根更换也更方便；而中置轮毂电机的布置省去了链条或皮带传动，传动链短、维护点少，适合追求简洁与高可靠性的大功率电动单车平台。整体方案把驱动、承载、制动三项功能集中在后轮轴线附近，转动惯量虽有所增加，但结构紧凑、传动效率高，是非公路电动两轮车辆较为成熟的技术路线。
