车用圆形油压监测油位表结构

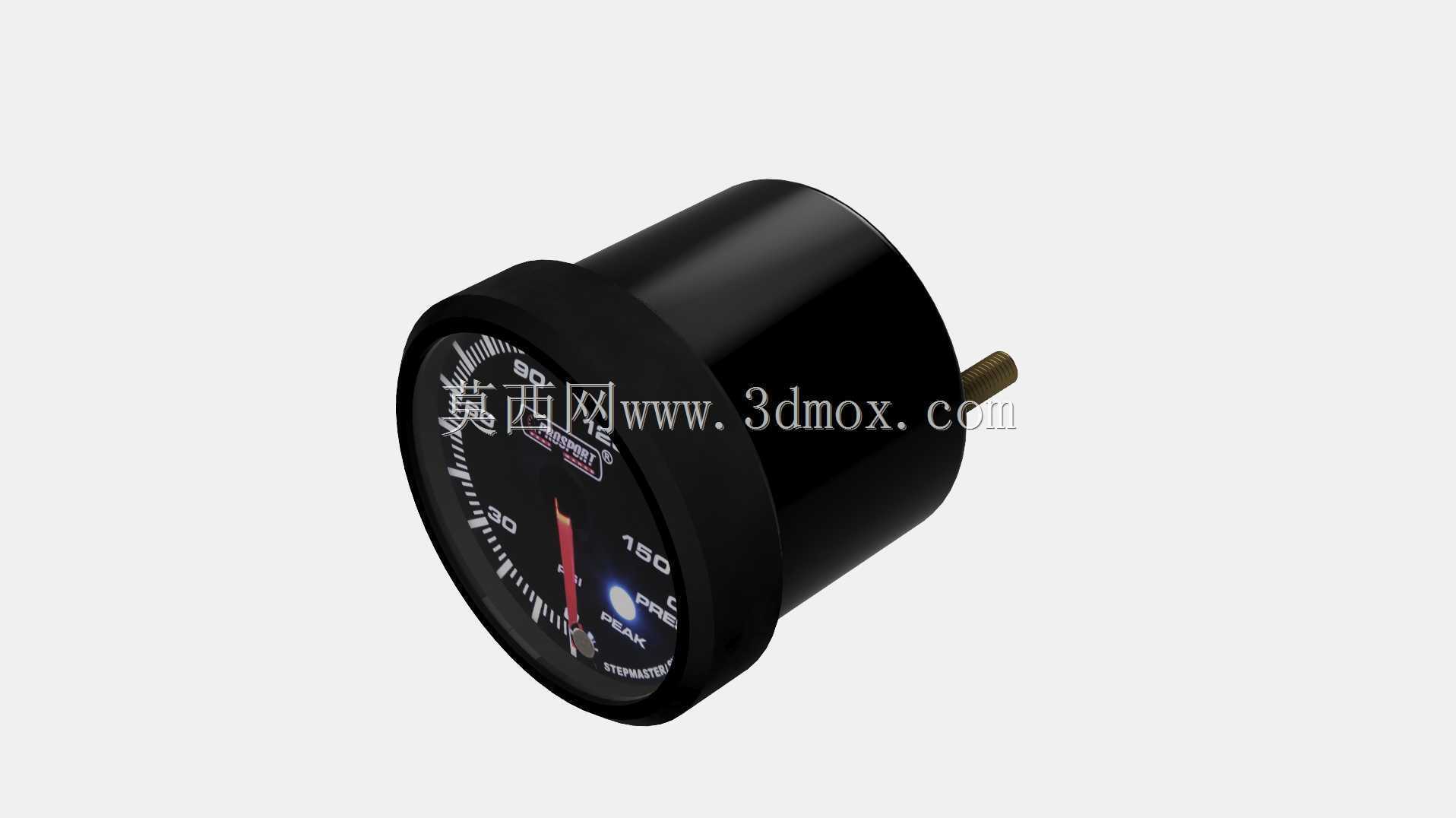

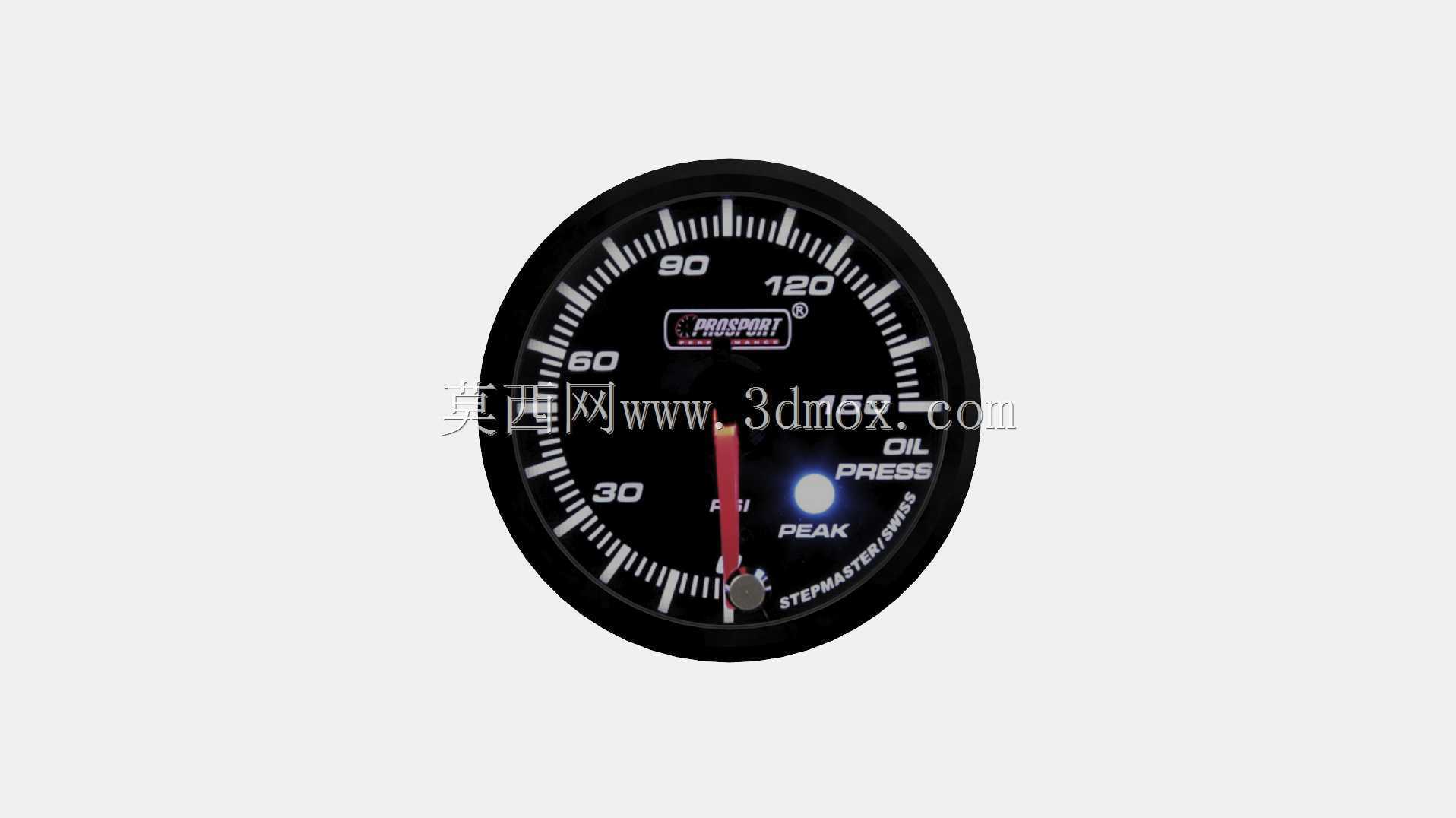

　　该圆形油位表主要面向改装车辆、试验车辆及动力舱监测场景，用于驾驶人员或测试人员在发动机运行过程中读取润滑油路压力状态。仪表通常布置在仪表台、中控附加面板、A柱仪表座或赛车方向盘附近，要求在振动、温度变化和有限安装空间内保持清晰识读。建模时先从表盘可视区域入手，确定圆形外轮廓、黑色表圈、白色刻度、红色指针及峰值提示区域的相对位置；再围绕表盘厚度、背部接线空间和安装固定边界建立主体结构。外观上，表盘采用高对比黑底白字设计，刻度沿圆周分布，数字与短刻线配合，便于快速判断压力区间。红色指针承担主要读数指向，PEAK标识区域用于提示峰值压力观察逻辑，OIL PRESS字样明确仪表用途。表圈边缘需要考虑遮光、防眩和装配压紧关系，正面玻璃或透明罩与表盘之间保留合理间隙，避免指针运动干涉。

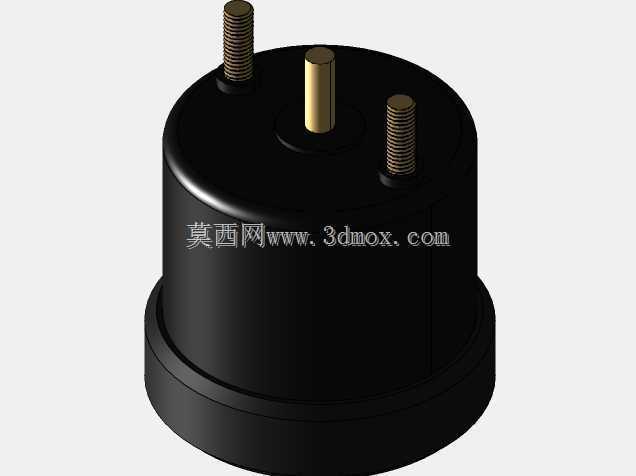

　　从实际安装角度看，这类仪表的核心边界不是单纯外观直径，而是嵌入孔、背部深度、接线插头弯曲半径和固定支架位置。仪表装入面板后，前部表圈承担限位和装饰作用，背部壳体需容纳信号接口、照明线路及指针驱动相关空间。若用于涡轮增压车型，仪表周边还可能与油压传感器、线束、油管、点火部件和通风管路相邻，因此三维布置时应预留检修空间，避免插头紧贴热源或尖锐钣金。模型中贴花信息单独表达，能够还原刻度、品牌区域、警示文字和峰值标识，使结构评审时既能看到外观比例，也能检查印刷区域是否被表圈遮挡。

　　设计思路上，油压表属于驾驶信息反馈部件，读数逻辑必须直接。刻度疏密、指针起始角、数字大小和照明位置都影响使用效果；工程建模时应保证表盘平面、指针旋转轴和表圈同轴，背部结构则服务于安装与接线。对于台架测试车辆，仪表还可用于核对传感器信号与机械油压表之间的偏差；对于改装车辆，它帮助监控高负荷工况下润滑系统状态，提前发现油压异常。整体结构虽小，但涉及面板开孔、目视角度、振动固定、线束走向和热区避让，是车辆性能监测系统中典型的附加仪表部件。
