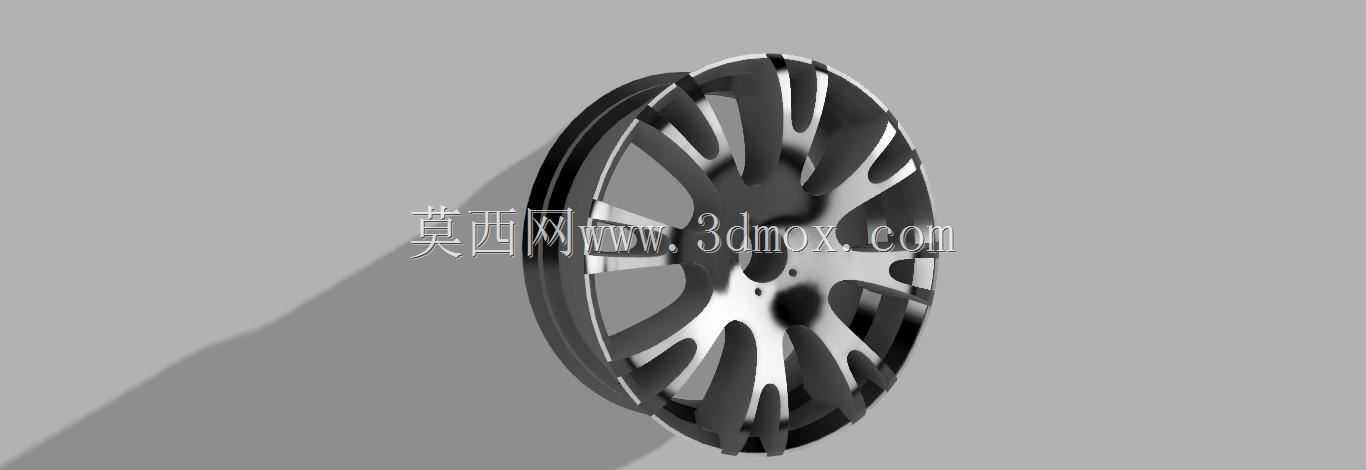

乘用汽车多辐条轻量化合金轮毂结构

　　这套轮毂结构面向乘用车辆行走系统开发，核心作用是承载车身载荷、连接轮胎与转向节输出端，在车辆行驶过程中传递驱动力、制动力与转向侧向力，同时承担行驶冲击下的缓冲与形变约束。日常整车装配场景里，轮毂需要匹配对应规格的真空轮胎，中心孔对准半轴法兰定位轴颈，沿螺栓孔圆周均布穿入轮毂螺栓，按对角顺序逐级拧紧至工艺要求扭矩，保证轮盘结合面与法兰端面完全贴合，避免高速运转出现动平衡偏差。

　　设计阶段首先锁定安装边界参数：中心定位孔采用基准过渡配合，保证装配同轴度；圆周分布的螺栓孔位置度严格管控，适配常规乘用车五孔安装规格；轮辋部分按照标准轮胎胎圈座轮廓建模，预留胎圈安装卡槽与充气密封面，轮缘处做翻边加厚处理，抵御轮胎拆装剐蹭与路肩磕碰。轮辐采用多组分叉式辐条布局，从中心安装盘向外呈放射状延伸，每根辐条做变截面过渡，靠近中心盘位置截面厚度更大，分散螺栓预紧力与冲击载荷，向轮辋衔接处逐渐收窄，在保证辐条自身抗弯、抗扭刚性的前提下，尽可能削减非承载区域的材料体积，实现旋转件轻量化，降低整车非簧载质量，间接提升悬挂响应速度与燃油经济性。

　　结构细节上，中心安装盘面预留平整的螺栓贴合沉台，避免螺栓头凸出干涉装饰盖；辐条之间开设大面积镂空窗口，一方面为刹车盘、刹车卡钳提供充足散热风道，持续制动时热量可以顺着镂空空隙快速对流散出，降低刹车热衰减风险，另一方面也为卡钳预留运动间隙，避免大尺寸改装卡钳在转向、颠簸工况下与轮辐发生运动干涉。轮辋筒体的内侧预留气门嘴安装孔，位置避开辐条遮挡，方便胎压监测模块与充气嘴的装配检修。

　　建模过程中所有过渡棱边均做圆角处理，尤其是辐条与轮盘、轮辋的焊接/铸造衔接位置，通过大圆角分散应力集中点，消除交变载荷下的疲劳开裂隐患。整体外形为回转对称结构，建模完成后可直接校验动平衡配重余量，两侧轮缘处预留平衡块粘贴位置，适配轮胎装配后的动平衡校正工序。这套结构既可以作为整车原厂轮毂的设计参考，也能用于改装轮毂的开模前期验证，核对轮胎匹配、卡钳间隙、安装孔位等关键边界，提前排除装配干涉问题。
