方程式赛车冷却系统散热器总成结构

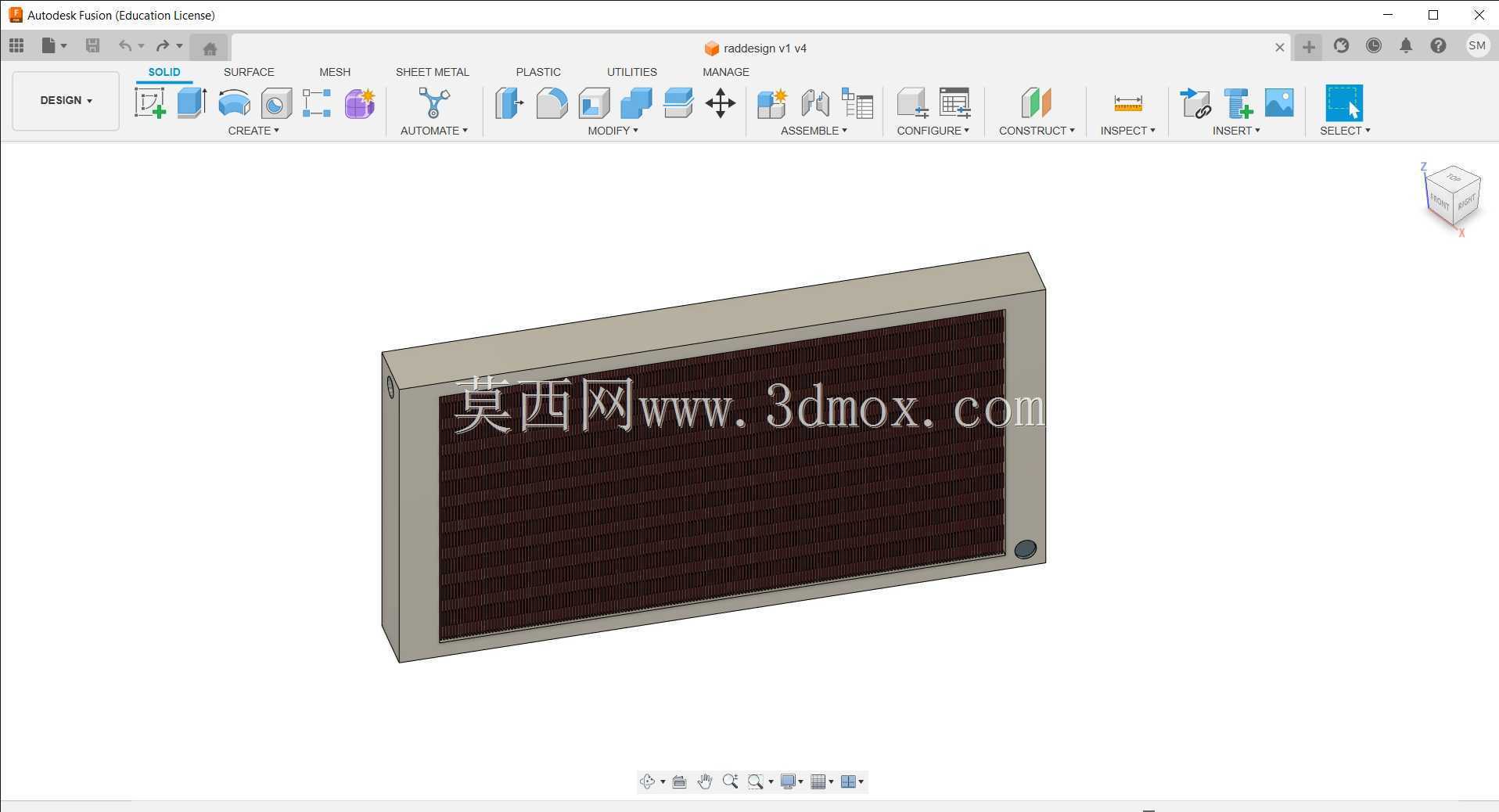

　　这套散热总成的三维结构围绕大学生方程式赛车内燃机冷却回路的布置约束搭建，核心目标是在赛车侧箱有限的狭长空间内，完成冷却液与迎面气流的高效热交换，同时把独立流体域单独拆分出来，为后续流场仿真、换热效率校核预留完整的几何边界。

　　从整车布置逻辑来看，方程式赛车的侧箱可用空间被悬架硬点、车架钢管、进气风道与车身覆盖件多重挤压，散热器不能沿用民用车辆的厚芯体方案，因此整体采用薄型矩形框体结构：芯体迎风面做大面积延展，厚度方向严格压缩，框体四周预留平直安装边，可直接通过螺栓固定在侧箱内侧的碳纤维安装支架上，进出水接口布置在芯体侧端低位，避让悬架摇臂的运动包络，管路走向可顺着车架纵梁排布，减少冷却液管路的弯折长度。

　　结构拆分上，模型完整保留了散热芯体的细密翅片阵列、两侧水室、外围安装边框以及端部的放水堵头结构，没有对芯体流道做过度简化。独立划分的空气侧流体域完全包裹芯体迎风与出风区域，仿真阶段可以直接在流体域入口设定赛车不同车速下的迎面风速，出口匹配侧箱导流通道的背压，冷却液侧则可在水室入口给定发动机回水的流量与温度参数，无需额外修补几何面就能完成流固耦合换热计算。

　　实际赛场工况里，赛车长时间处于全油门加速、低速重载爬坡两种极端状态：全速直道时迎面气流充足，芯体翅片的紊流结构可以快速把冷却液热量带走；低速绕桩环节气流速度低，大迎风面积的芯体也能保证足够的换热面积，避免冷却液开锅。安装边界方面，框体四周的安装孔位间距匹配标准FSAE赛车侧箱的安装横梁间距，芯体正面与车身侧箱进气口对齐，背面预留出导流风道的安装间隙，既不会和轮胎跳动发生干涉，也能让穿过芯体的热气流顺利从车尾负压区导出，避免热回流重新被吸入进气侧。

　　建模过程中翅片阵列采用参数化排布，后续调整芯体厚度、翅片密度时可以直接驱动阵列特征更新，水室的容积也做了冗余设计，保证冷却回路加注时不会出现气阻，端部的放水堵头位置朝向车架外侧，赛后维护时可以直接伸手操作，不需要拆解周边覆盖件。
