高压试验用液压夹紧法兰式承压缸体结构

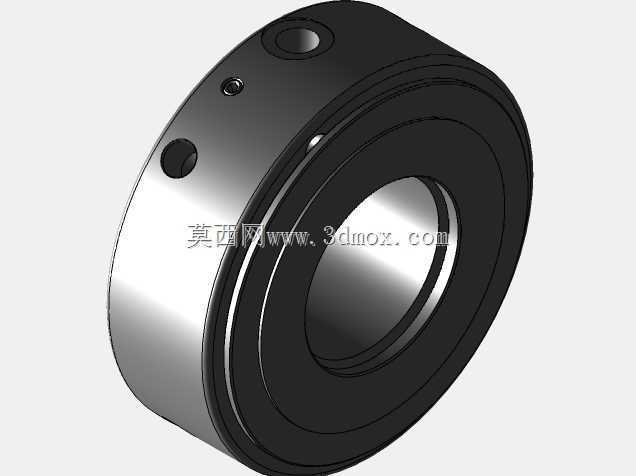

　　这套承压夹紧结构多用于实验室70MPa级液压耐压测试工位，承担试样装夹、高压介质密封与轴向载荷传递的作用，在管材静压试验、小型液压元件保压测试、阀体耐压校验场景中作为核心装夹载体使用。整套结构以圆形法兰端盖作为外部安装基准，法兰外圆轮廓直径120mm，端面上沿圆周均布多组紧固孔位，可直接穿过螺栓固定在试验台架的安装基板上，安装时无需额外定制转接工装，孔位布局适配常规液压试验台的通用安装孔距。

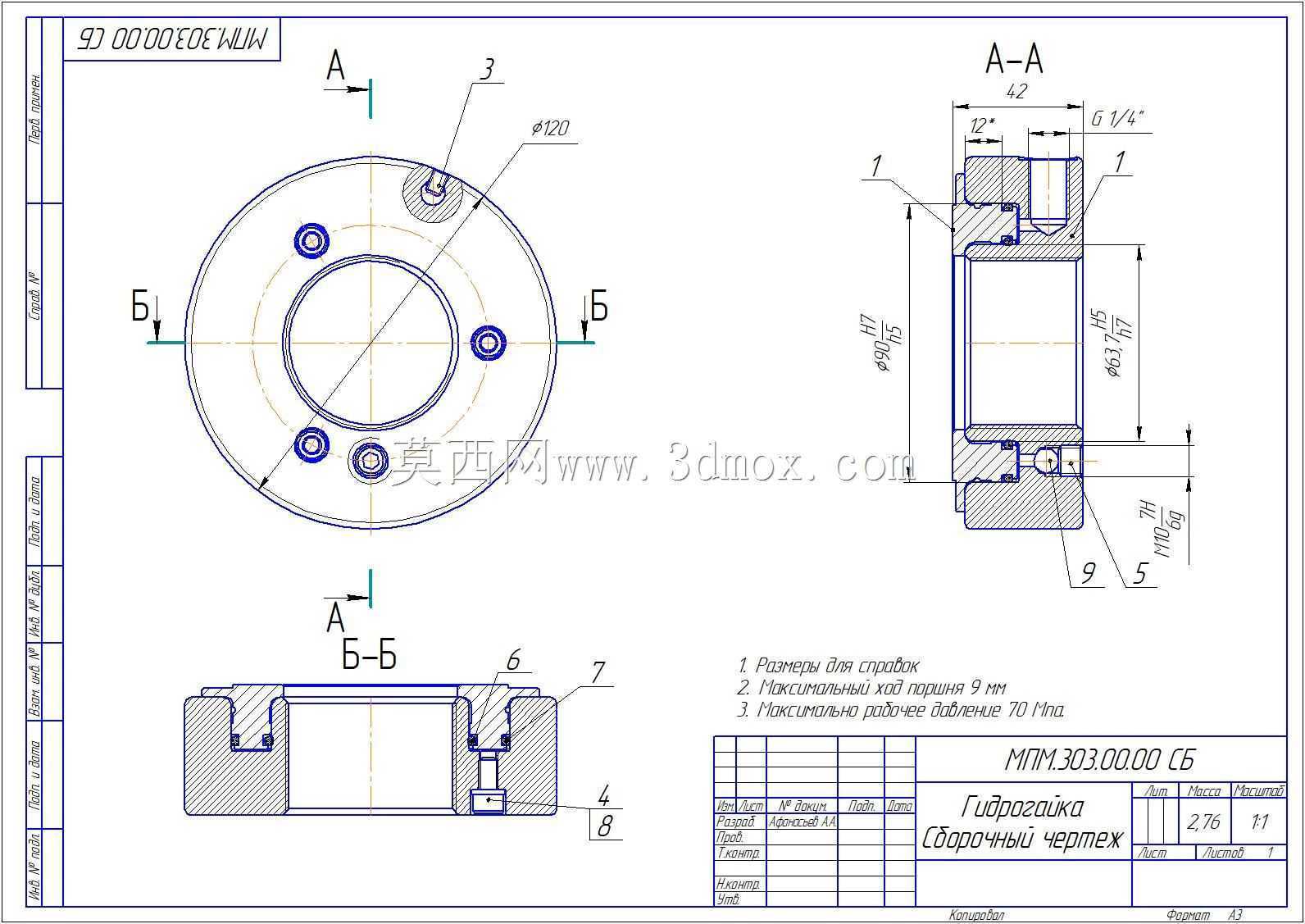

　　从剖面结构可以看出，缸体内部为贯通式容腔，容腔内径预留足够的试样放置空间，轴向总长度控制在紧凑区间，既可以容纳标准长度的被测管件，也不会占用过多台架布局空间。端盖与缸体的配合面采用台阶止口定位，装配时止口先完成径向对中，再通过周向紧固件锁紧，能避免高压加载过程中出现端盖偏移、密封面偏载的问题。侧面预留的油口采用G1/4管螺纹规格，可直接对接标准高压液压管路，油口位置避开法兰紧固螺栓的操作空间，接管后扳手空间充足，现场装拆管路不会与紧固件发生干涉。

　　结构内部设置了组合式密封安装槽，槽位尺寸适配9mm线径的高压密封圈，密封槽的轴向间隙、径向压缩量都按照70MPa工作压力做匹配设计，升压过程中密封圈可在介质压力作用下自行贴紧密封面，压力越高密封贴合效果越稳定。缸体侧壁预留的工艺孔用于接入压力检测仪表，可实时采集容腔内部压力数据，孔位的螺纹规格与常规压力传感器匹配，不需要额外加工转换接头。

　　设计阶段优先考虑了高压工况的载荷分布：法兰端盖的厚度按照轴向总推力做强度校核，螺栓分布圆直径尽可能外扩，降低单颗螺栓承受的拉伸载荷；缸体壁厚按照厚壁圆筒公式核算，预留足够的安全余量，避免反复升压泄压过程中出现筒体塑性变形。端面的吊装小孔用于车间装配时的起吊对位，小规格缸体也可通过该孔位完成手动搬运对位。剖视视图中还标注了各配合面的公差要求，止口配合采用过渡配合，既保证装配对中精度，又不会出现高压工况下拆装卡滞的问题；密封槽的粗糙度控制在Ra1.6以下，防止密封圈往复装配时被尖锐棱边划伤。

　　现场使用时，先将被测工件放入内部容腔，依次放置密封压环、锁紧件，合拢两端法兰后按对角线顺序拧紧螺栓，再连接高压油管与压力传感器，即可开始充液排气、逐级升压的试验流程。整套结构没有复杂的异形曲面，所有轮廓都是回转体与平面特征，常规车削、钻削工序即可完成全部加工，加工成本低、维护更换密封件的操作十分简便，长期在高压测试工位使用时，仅需定期更换密封圈即可维持密封性能，易损件通用性强，不需要定制特殊备件。
