多款可转位车削刀片三维结构设计

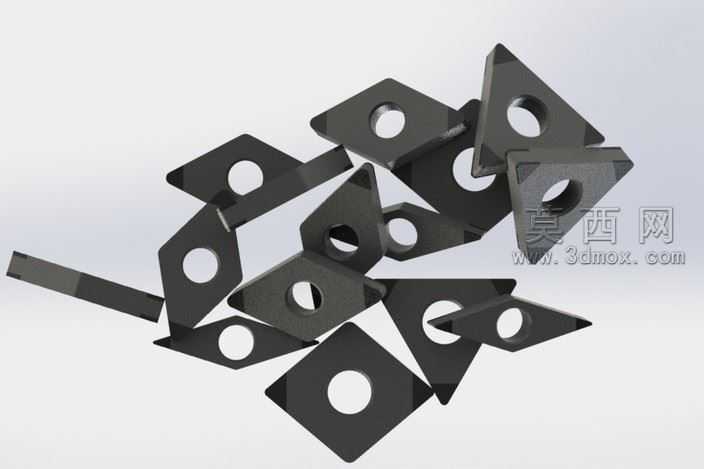

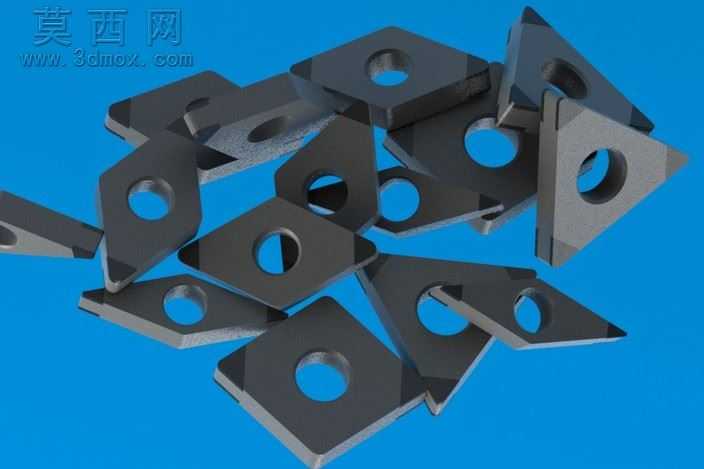

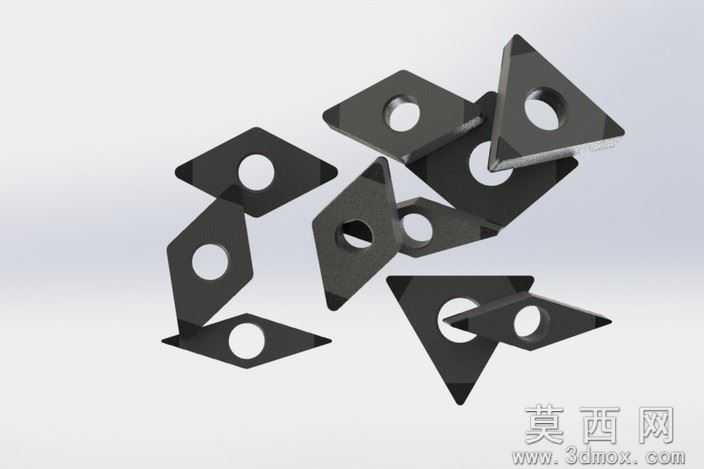

本作品为多款不同构型的可转位车削刀片三维建模成果，建模过程依托三维参数化设计思路完成，首先针对车削加工常用的刀片构型进行分类梳理，涵盖菱形、三角形、方形等主流车削刀片外形，逐一确定每款刀片的核心结构参数：包括刀片内切圆直径、刀尖圆弧半径、中心安装孔尺寸、刀片厚度、切削刃角度、断屑槽结构轮廓等关键尺寸，确保模型符合实际机加工用车削刀片的通用尺寸规范。建模阶段以草图绘制为基础，先绘制刀片的外轮廓基准线，通过拉伸特征生成刀片基体结构，再对中心安装孔进行切除拉伸，精准还原安装孔的倒角与定位尺寸；针对刀片的切削刃部分，采用倒角与拔模特征结合的方式，还原切削刃的刃口角度与后角结构，保证切削部位的几何角度与实际刀具一致。材质渲染阶段，为刀片赋予硬质合金材质属性，调整材质的金属反光度、粗糙度参数，还原硬质合金刀片经烧结研磨后的深灰金属质感，同时对切削刃部位做细微的高光处理，凸显刃口的锋利质感；背景采用高饱和度蓝色衬托，突出刀片的轮廓细节与结构特征。结构设计上，每款刀片均保留了可转位刀具的核心特点：中心通孔用于配合刀杆的夹紧螺钉实现快速装夹，多切削刃设计可在单刃磨损后转位更换新刃继续使用，不同外形的刀片适配不同的车削加工场景：菱形刀片适合仿形车削与外圆精车，三角形刀片适合端面车削与切槽加工，方形刀片适合大切深的粗车加工。建模过程中对刀片的断屑槽结构做了简化还原，保留断屑槽的基本凹陷轮廓，既保证模型的结构辨识度，也控制模型整体的面数在合理区间，方便后续用于刀具装配演示、加工工艺动画制作或者机加工教学场景使用。所有刀片的结构均做了倒角与圆角处理，避免模型出现尖锐的无效棱角，还原真实刀片生产过程中为避免崩刃所做的钝化处理细节，整体模型装配逻辑清晰，各款刀片可单独导出用于不同的刀杆装配场景，也可整体作为数控刀具类素材用于相关的教学、展示场景。
