嵌入式小时计面板安装结构三维设计

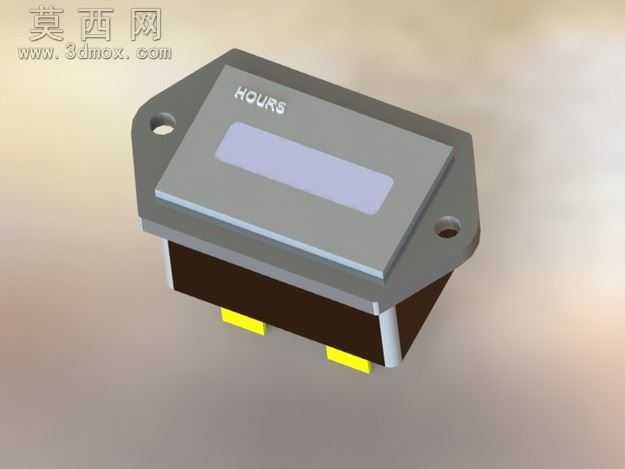

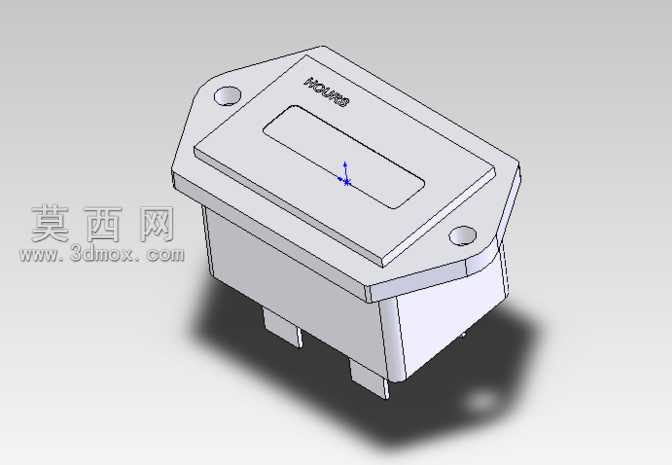

本作品为嵌入式小时计面板的安装结构三维设计，建模过程依托三维参数化设计软件完成，全程遵循实际工业配件的生产装配逻辑开展设计。首先从面板的主体轮廓入手，通过草图绘制精准勾勒出面板的切角矩形外轮廓，匹配设备安装开孔的尺寸公差要求，利用拉伸特征生成面板的基础基体，再对面板边缘做倒角过渡处理，避免安装过程中出现锐边划伤的问题，同时提升部件的外观质感。面板正面预留了小时计显示窗口的安装位，通过切除拉伸特征生成适配显示模块的凹槽结构，凹槽边缘设计有微小的定位止口，能够保证显示模块装配后与面板表面齐平，不会出现凸起或凹陷的装配误差。面板上表面设计有品牌标识的雕刻区域，通过包覆特征实现标识的凹陷效果，模拟实际产品的丝印或激光雕刻工艺质感。面板两侧设计有带安装孔的固定耳，安装孔的孔径、孔位间距严格匹配通用嵌入式电器的安装标准，通过凸台拉伸特征生成固定耳结构，再对安装孔做沉头处理，保证固定螺丝装配后螺丝头部不会突出面板表面，维持外观的平整性。面板背部设计有插接式的接线引脚结构，引脚的位置、尺寸、间距符合低压电器接插件的通用规范，通过拉伸与阵列特征快速生成对称的引脚结构，同时在引脚与面板主体的衔接位置设计加强筋结构，提升引脚的结构强度，避免插拔过程中出现引脚断裂的问题。材质渲染阶段，面板主体采用哑光浅灰色工程塑料材质，模拟常用ABS阻燃塑料的质感，调整材质的粗糙度、反光度参数还原真实塑料的哑光效果，固定螺丝位置赋予金属镀锌材质，呈现淡银色的金属光泽，接线引脚赋予铜质镀锡材质，还原接插件的金属导电属性。整体结构设计充分考虑嵌入式安装的适配性，面板与安装腔体的配合尺寸预留合理的装配公差，既保证安装后不会出现松动晃动，又能顺利推入安装孔完成装配，背部的卡扣与引脚结构同步实现电气连接与机械固定，减少额外的固定零件，提升装配效率。整个建模过程特征逻辑清晰，参数关联合理，所有结构尺寸均可根据实际安装需求快速调整，能够直接用于小时计产品的结构验证、安装模拟以及生产开模的参考依据，渲染效果真实还原了工业配件的实际外观质感，可用于产品装配演示、安装说明配图等场景。
