Ublox neo6mv2型GPS定位模块结构设计

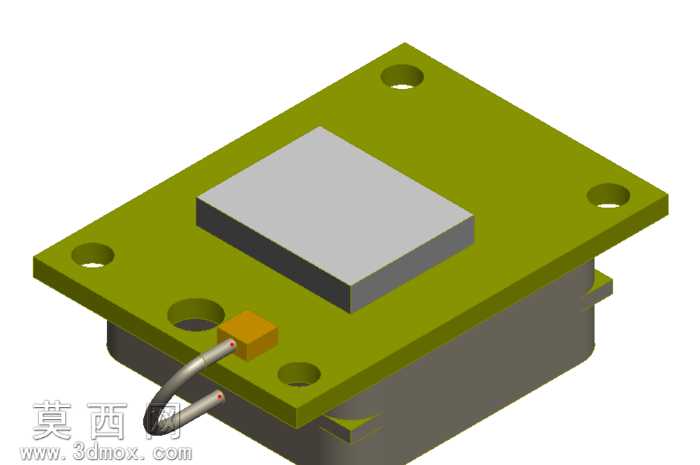

本作品为Ublox neo6mv2型号GPS定位模块的三维结构设计，建模过程围绕实物模块的真实尺寸与装配关系展开，完整还原了模块的各组成部分结构特征。建模初期先对实物模块进行尺寸测绘，确定PCB安装基板的长宽厚参数，以及基板上四个安装定位孔的孔径、孔位分布距离，确保基板的安装适配性符合实际使用需求。基板上方的核心定位芯片区域采用分层建模方式，先构建芯片基座的长方体结构，再匹配芯片屏蔽罩的尺寸与倒角细节，还原核心元件的封装形态，同时对基板侧边的IPEX天线接口进行精细化建模，还原接口的金属接头结构与连接线缆的弯曲形态，线缆的出线角度、接头与基板的连接位置均参照实物布局设置，保证结构的还原度。模块下半部分的屏蔽底壳采用抽壳建模方式，还原底壳与上层基板的扣合装配关系，底壳的侧壁厚度、边缘卡扣结构都做了对应设计，确保上下两部分的装配间隙符合实际生产的公差要求。材质渲染阶段，上层PCB基板设置为军绿色哑光PCB材质，还原电路板的真实质感，核心芯片屏蔽罩设置为银灰色金属哑光材质，模拟金属屏蔽罩的表面处理效果，天线接口与连接线缆分别设置为镀金金属材质与灰色柔性线缆材质，下半部分底壳设置为深灰色哑光塑料材质，不同部件的材质区分清晰，能够直观呈现各部分的材质属性。结构设计上充分考虑模块的实际安装场景，四个角的安装通孔做了沉头设计适配螺丝安装，天线接口的位置预留了足够的插拔空间，避免安装后出现干涉问题，整体模型的装配关系完整，各部件之间无结构干涉，可直接用于模块的安装布局验证、产品外壳适配设计以及教学演示场景，能够帮助使用者直观了解该款GPS模块的外部结构与安装尺寸，为相关定位产品的开发提供结构参考。
