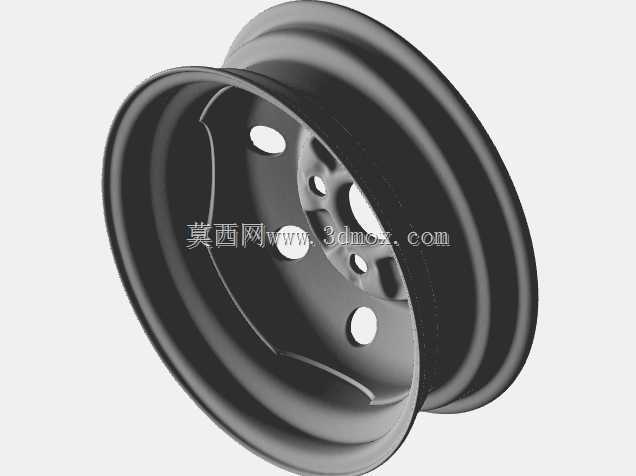

钢制乘用车轮辋逆向扫描三维结构

　　该轮辋数据来源于乘用车钢制车轮的实物逆向采集，重点保留了轮缘、胎圈座、轮辐、中心孔及螺栓孔区域的真实几何关系，适合用于底盘零部件校核、维修件复刻、扫描数据后处理练习以及车轮装配边界分析。钢制车轮在量产车辆、低配车型和工装试验车上仍有较高使用比例，其结构相对铸造铝合金轮毂更强调冲压成型、焊接组合与承载可靠性。轮辋外侧连续卷边用于约束轮胎胎圈，内侧胎圈座具有规定锥度，装配时轮胎依靠充气压力贴合在支承面上；轮辐承担轮辋筒身与轮毂安装面之间的载荷传递，通风孔则兼顾制动散热、减重与冲压工艺可行性。

　　从建模思路看，这类零件不能只按外观旋转成型处理。轮辋筒体存在多段折弯轮廓，轮缘圆角、槽底过渡和胎圈座直径直接影响轮胎装拆与密封；轮辐上的大孔、小孔和局部凹陷并非单纯装饰，而是与板材拉伸、冲孔、疲劳应力分布相关。逆向整理时应先拟合轮辋轴线，再以中心安装面为基准建立回转坐标，分别提取轮缘外圆、胎圈座、轮辐安装平面、中心孔和螺栓孔分布圆。螺栓孔位置需要按节圆直径、孔数和相位角约束，中心孔与车轴配合段应保持同轴，轮辐背面与制动鼓或转向节之间的避让空间也要同步检查。

　　安装边界方面，车轮模型需要关注轮辐背面到轮辋内槽的空间，该区域决定制动卡钳、制动盘、轮毂螺栓和平衡块是否干涉。轮缘宽度和外径影响轮胎选型，偏距位置改变轮距与轴承受力，螺栓孔数量和孔径决定适配轮毂。若将扫描结果转为可加工模型，应区分实测自由曲面与工程特征：轮辋筒体可按旋转截面重建，轮辐孔位按阵列特征修正，焊缝和冲压圆角根据用途保留或简化。用于展示时可保留表面凹凸和扫描纹理；用于结构分析时则应清理碎面、统一壁厚，并在孔边、圆角和焊接过渡区建立合理网格。

　　在实际维修与改装场景中，该数据可辅助判断轮胎拆装空间、轮拱间隙以及制动器避让；在教学场景中，可用来讲解回转件、冲压件、孔系阵列和装配基准的协同关系。整体结构看似简单，但轮辋属于安全件，几何重建不能只追求外形相似，中心孔、螺栓孔、胎圈座和轮缘强度区域都应按装配与承载逻辑复核。
