多翼式离心冷却风扇结构设计模型

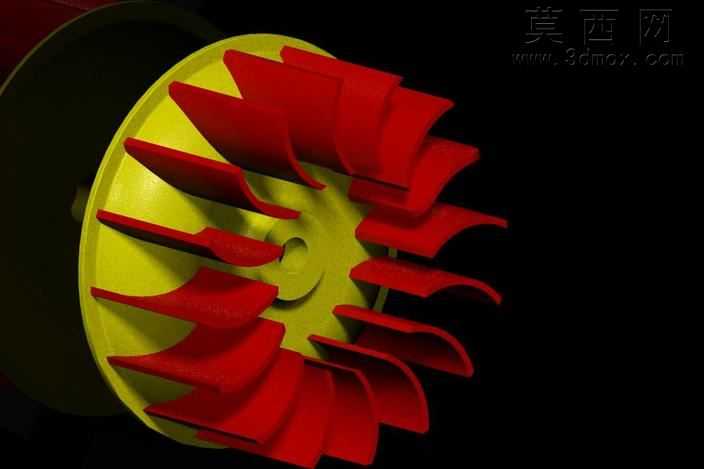

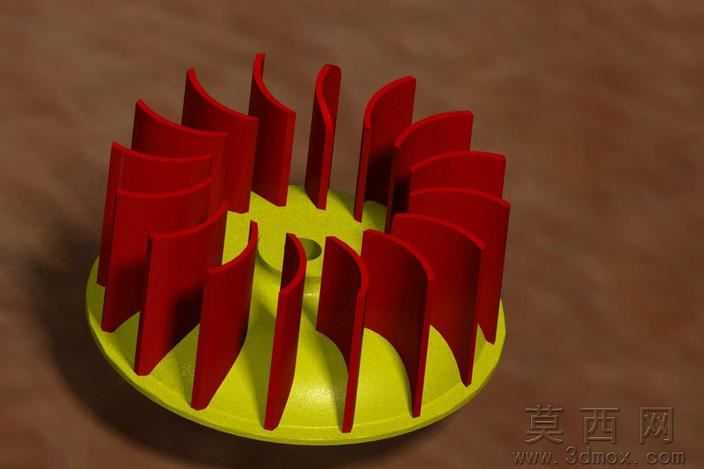

本模型为多翼式离心冷却风扇的三维设计成果，建模阶段采用参数化特征建模思路，先以旋转凸台命令构建风扇的中心轮毂基体，精准定位轮毂中心的轴孔安装位，预留与电机输出轴配合的装配公差基准，确保后续装配环节的同轴度符合散热工况的动平衡要求。风叶部分采用阵列结合曲面放样的建模方式，先绘制单片风叶的翼型截面轮廓，根据离心送风的气流导向需求调整叶片的安装倾角与弧面曲率，通过圆周阵列命令均匀排布所有叶片，每片叶片与轮毂、外侧轮盖的衔接处均做圆角过渡处理，避免应力集中的同时优化气流通过的顺滑度，减少风阻带来的运转噪音。外侧轮盖采用薄壁旋转特征构建，与叶片外缘做完全贴合的布尔合并处理，形成封闭的离心送风腔道，引导气流沿径向稳定输出。材质与渲染阶段，轮毂与轮盖部分赋予亮黄色工程塑料材质，调整材质的漫反射与高光参数，还原ABS工程塑料的哑光带细微光泽的质感；风叶部分赋予高饱和度红色工程塑料材质，区分不同结构部件的同时，增强模型的视觉辨识度；场景内添加柔和的环境光与定向补光，调整阴影的柔和度，清晰呈现叶片之间的层叠结构与曲面弧度，直观展示风叶的曲面造型细节。结构设计上，采用前向多翼式叶片布局，相比普通轴流风扇能在更小的体积下获得更高的送风压力，适配狭小空间内的电子元件、家电部件的散热需求，叶片的弧度设计兼顾送风效率与运转静音性，轮毂的加厚结构提升整体叶轮的结构强度，适配长时间高速运转的工况。建模过程中对所有叶片的排布角度、曲面曲率做了参数化关联，可根据不同的散热风量、风压需求快速调整叶片数量、倾角参数，适配不同功率等级的散热场景，模型的所有装配基准面均做了标准化定义，可直接导入装配环境与电机、风罩等周边部件完成整体装配校验。
