三叶螺旋桨式风扇三维结构设计

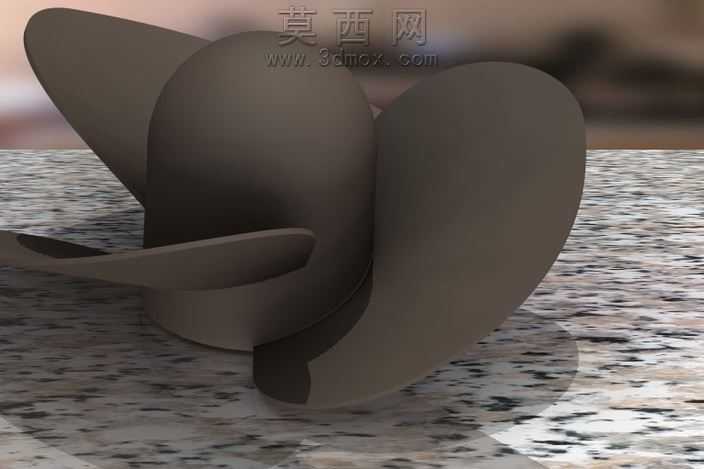

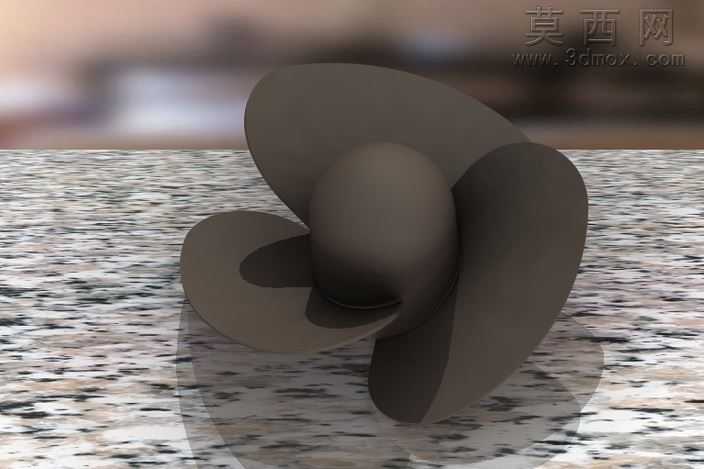

本作品为三叶螺旋桨构型的风扇三维模型，整体建模过程围绕流体力学效率与结构合理性展开，首先通过草绘确定扇叶的基准旋转轴线，以中心整流帽为基础特征完成主体基座的构建，整流帽采用流线型椭球构型，能够有效降低气流进入扇叶区域时的紊流损耗，减少进气端的风阻与气动噪音。扇叶部分采用变截面扭曲设计，建模时通过多组不同半径位置的翼型截面轮廓进行放样融合，从叶根到叶梢逐步调整翼型的安装角度与弦长参数，叶根位置厚度更大以保证结构连接强度，能够承受旋转过程中的离心载荷与气流交变作用力，叶梢位置做收薄处理并优化边缘圆角，避免叶尖涡流带来的效率损失与异常振动。三片扇叶沿中心轴线呈120度圆周均匀阵列分布，阵列过程严格保证各扇叶的位置度与角度公差，确保整体旋转时的动平衡性能，避免运转过程中出现偏载抖动的问题。材质渲染阶段，整体模型赋予哑光深灰色工程塑料材质，模拟实际量产中常用的玻纤增强PP或ABS材质质感，材质参数调整了适当的粗糙度与微弱的环境反射效果，既还原工程塑料的哑光质感，也能通过光影变化清晰展现扇叶的曲面扭曲形态与结构细节。场景搭建时将模型放置于仿花岗岩纹理的台面上，通过柔和的侧方打光突出扇叶的曲面转折关系，清晰呈现叶型的扭曲走向与各部分的衔接过渡。设计过程中重点考量了扇叶的气动外形与结构强度的平衡，既保证扇叶旋转时能够推动气流形成稳定的送风效果，也通过合理的壁厚与叶根过渡圆角设计，避免应力集中导致的结构失效，整体模型特征完整，曲面过渡顺滑无破面，各部分衔接自然，能够直观展现该类螺旋桨式风扇的完整结构特征，可用于结构展示、气动仿真参考或相关产品的设计验证环节。
