汽车车门总成装配定位工装夹具

　　这套工装面向汽车白车身车门分总成的装配工序，布置在车门内板拼焊与附件预装工位，承担工件入料后的粗定位、型面贴合约束以及多工位同步夹紧任务。现场工件由人工或助力机械手吊入工装后，先由周边轮廓挡块完成X、Y向初定位，Z向依托车门内板主型面的支撑块贴合，随后各组气动夹紧单元按预设顺序动作，将板件边缘、加强梁安装位以及附件预装基准面逐一压紧，避免焊接或拧紧紧固件过程中板件出现翘曲、错位。

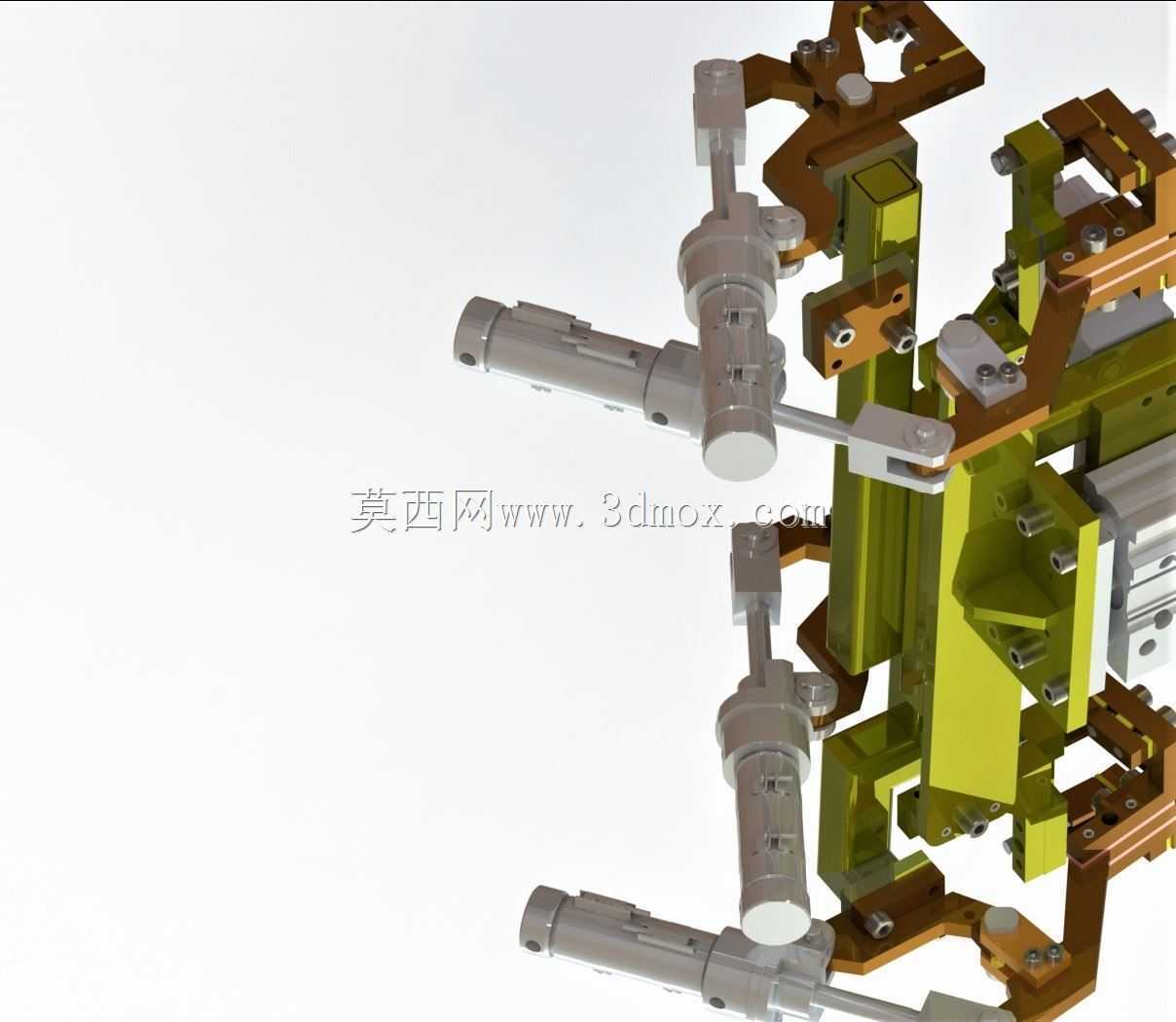

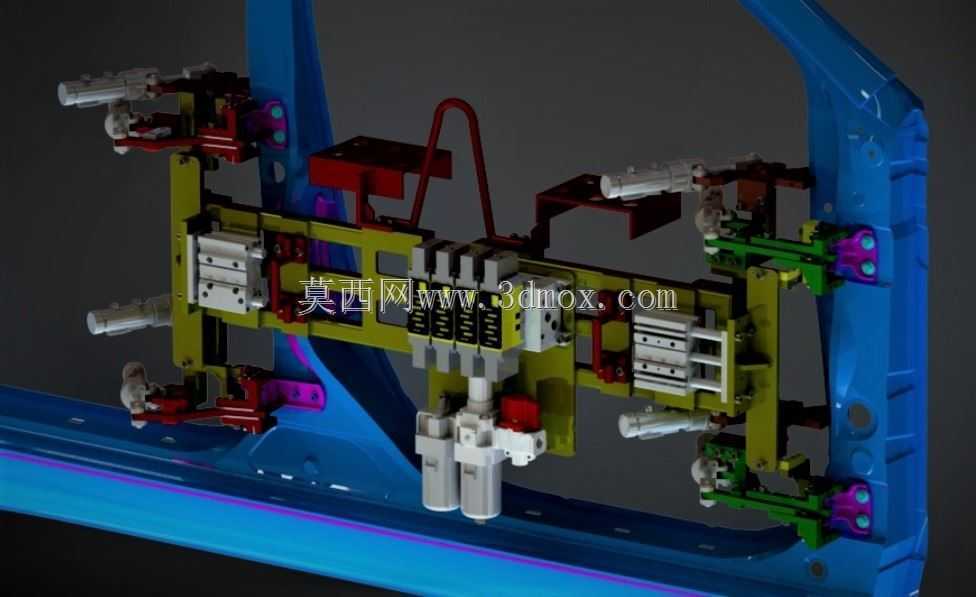

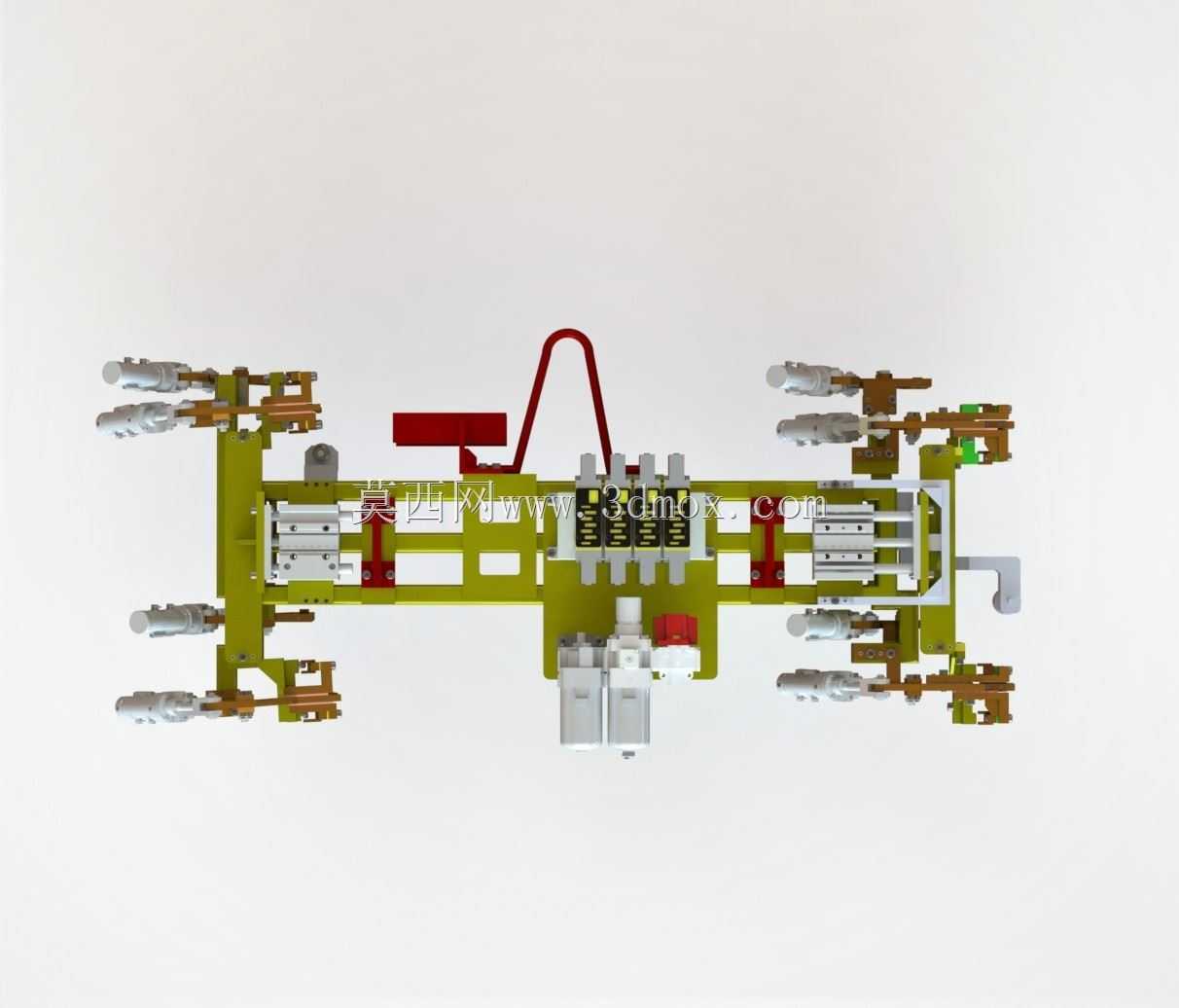

　　整体结构以蓝色框架为承载基体，框架轮廓随车门外形走向弯折，既避让车门玻璃导槽、外板包边等凸起结构，又保证夹具重心落在工作台安装范围内。中部黄色安装基板集成了气源处理三联件、阀岛与多组直线气缸，管路沿框架内侧有序排布，减少软管悬空与运动干涉。左右两侧对称布置的夹紧臂采用红绿双色区分功能组别，压头末端镶嵌聚氨酯垫块，压紧时贴合板件型面，防止漆面或镀锌层被压伤。

　　设计过程中优先遵循基准统一原则，选取车门内板的主定位孔与型面作为定位基准，支撑块位置对应板件刚性较强的冲压加强区域，避免在薄板悬空处施压造成凹陷。各夹紧臂的回转半径与打开行程经过运动校核，保证工件上下料时留有足够操作空间，压臂闭合后不遮挡后续焊接焊枪通道与螺栓拧紧轴进给路径。安装边界方面，框架底部预留标准化安装脚与定位键槽，可直接固定在焊装线滑台或固定式工作台上，气源接口集中布置在基板侧端，便于现场快速接驳；整体外轮廓尺寸适配常规车门工位节距，周边预留人员操作与维护通道，阀岛、三联件等易维护元件均布置在伸手可及的高度，日常排水、更换气管无需拆解主体定位结构，能够稳定满足车门总成批量装配的重复精度要求。
