带测力传感的移动式冲压测力实训装置

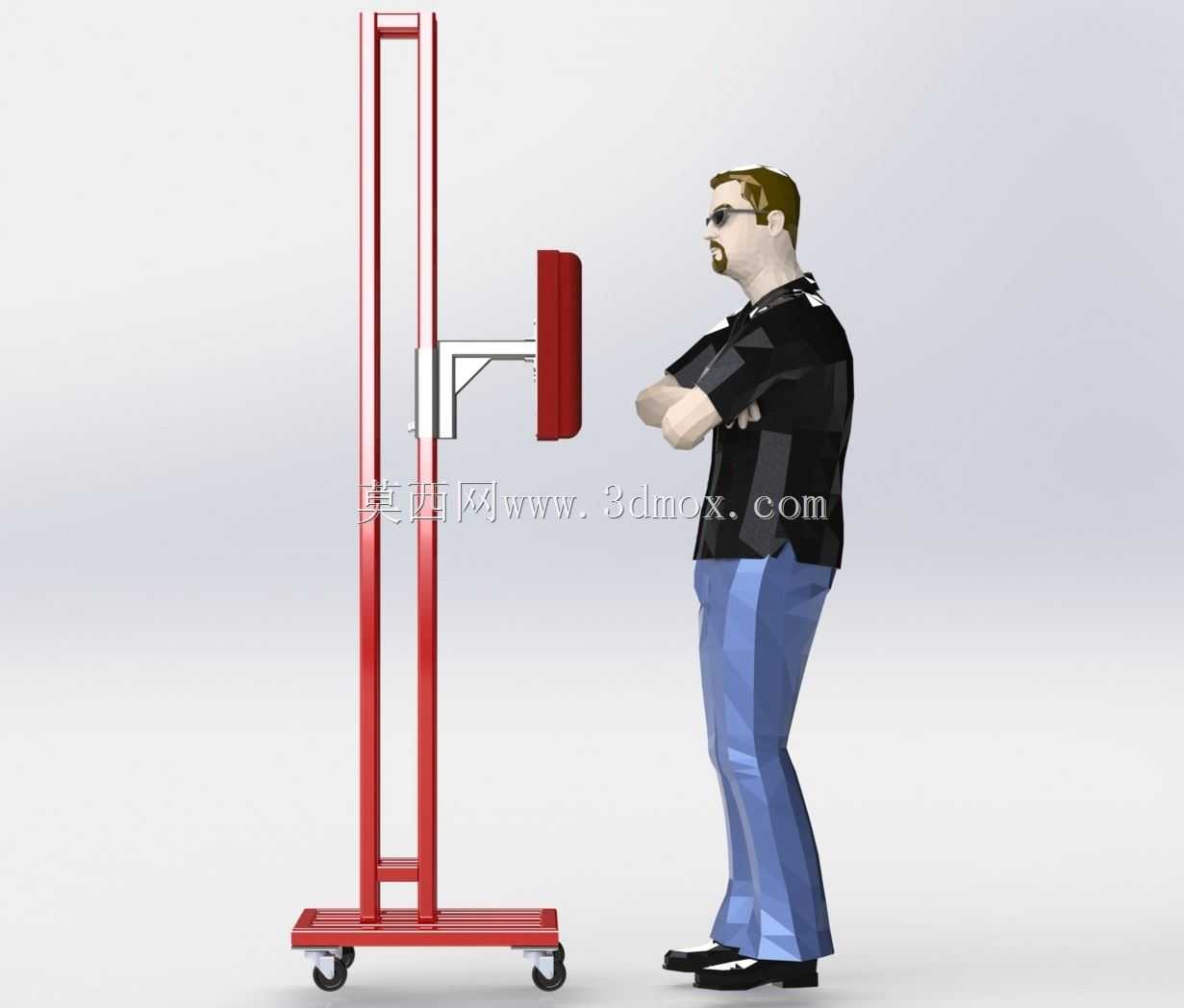

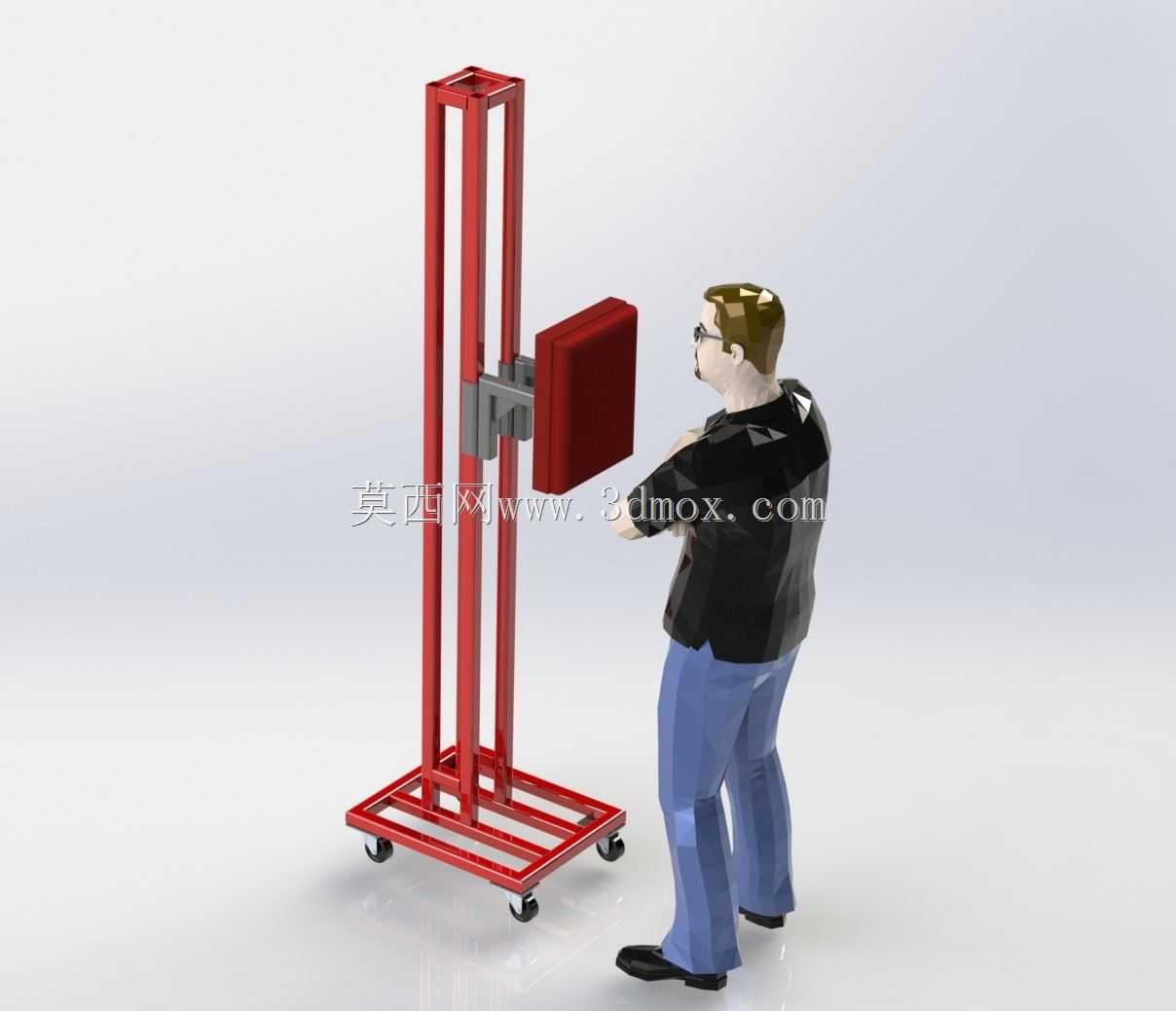

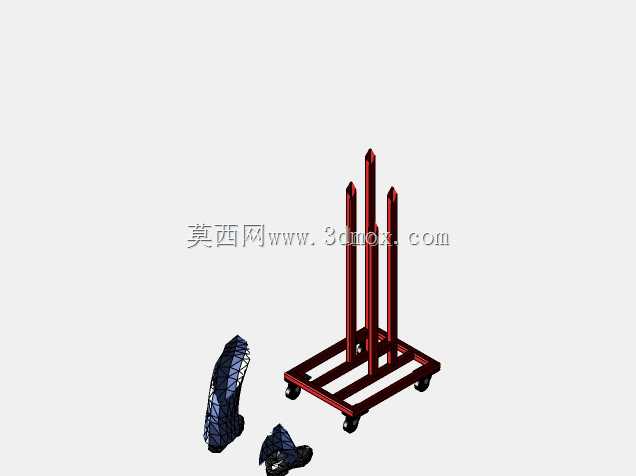

　　这套带力值检测功能的移动式装置，最初是为车间冲压工序的力值标定、新员工操作体感实训开发的，落地使用后也兼顾了装箱工位的载荷核验需求，不用把待检工件搬到固定检测台，推着就能到产线对应工位完成测试，省了不少工件转运的辅助时间。从结构设计逻辑上看，底部采用方管焊接的矩形承力底座，四个角标配带刹车的万向脚轮，单轮额定载荷选的是80kg规格，整套设备自重加最大测试载荷不超过250kg，脚轮选型留了足够安全余量，移动时不会出现轮体变形、推行卡滞的问题；底座框架做了45度斜撑加强，避免受侧向冲击力时出现焊缝开裂、框架变形的情况。立式承力柱采用双根并排的4040标准工业铝型材搭建？

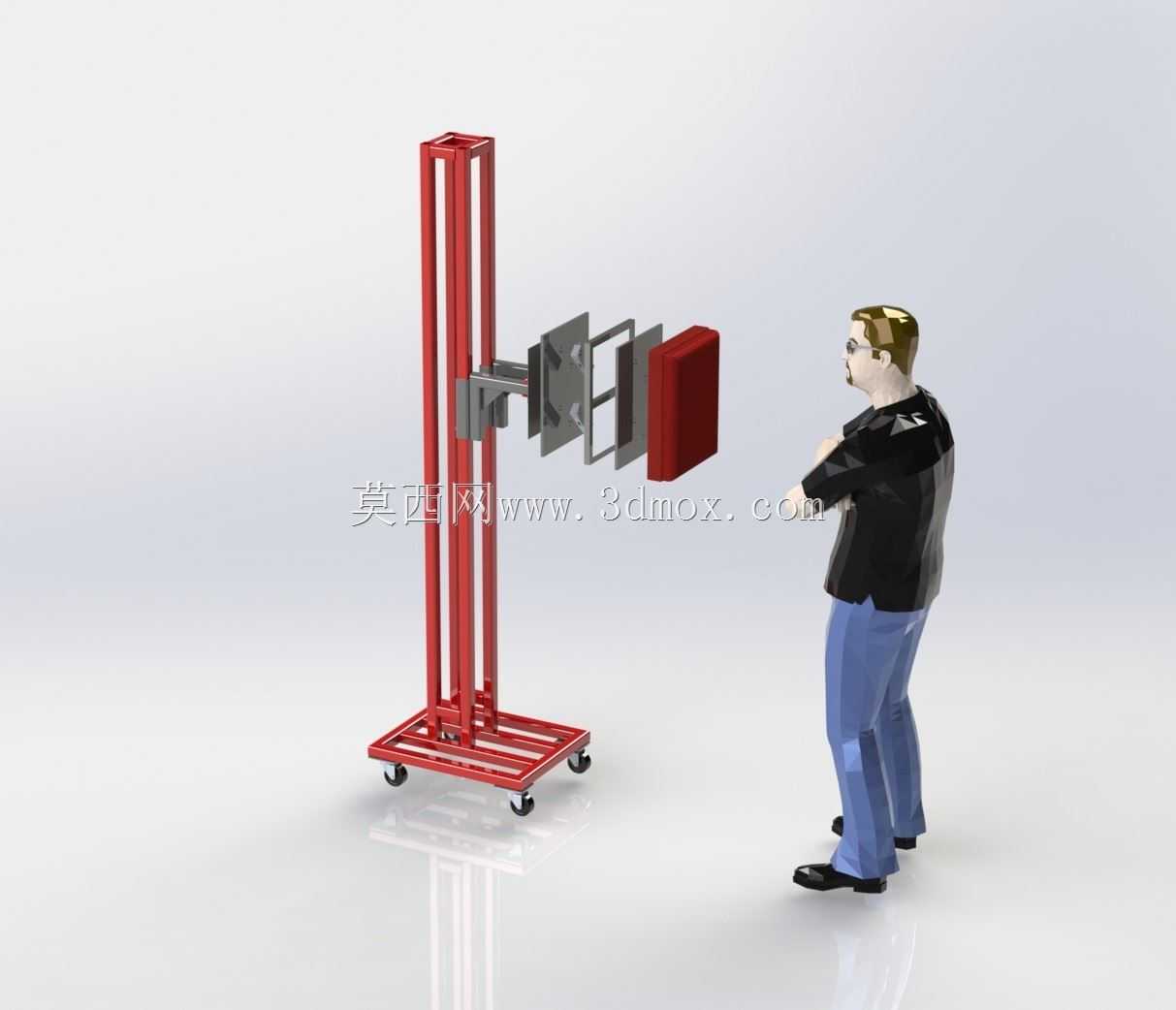

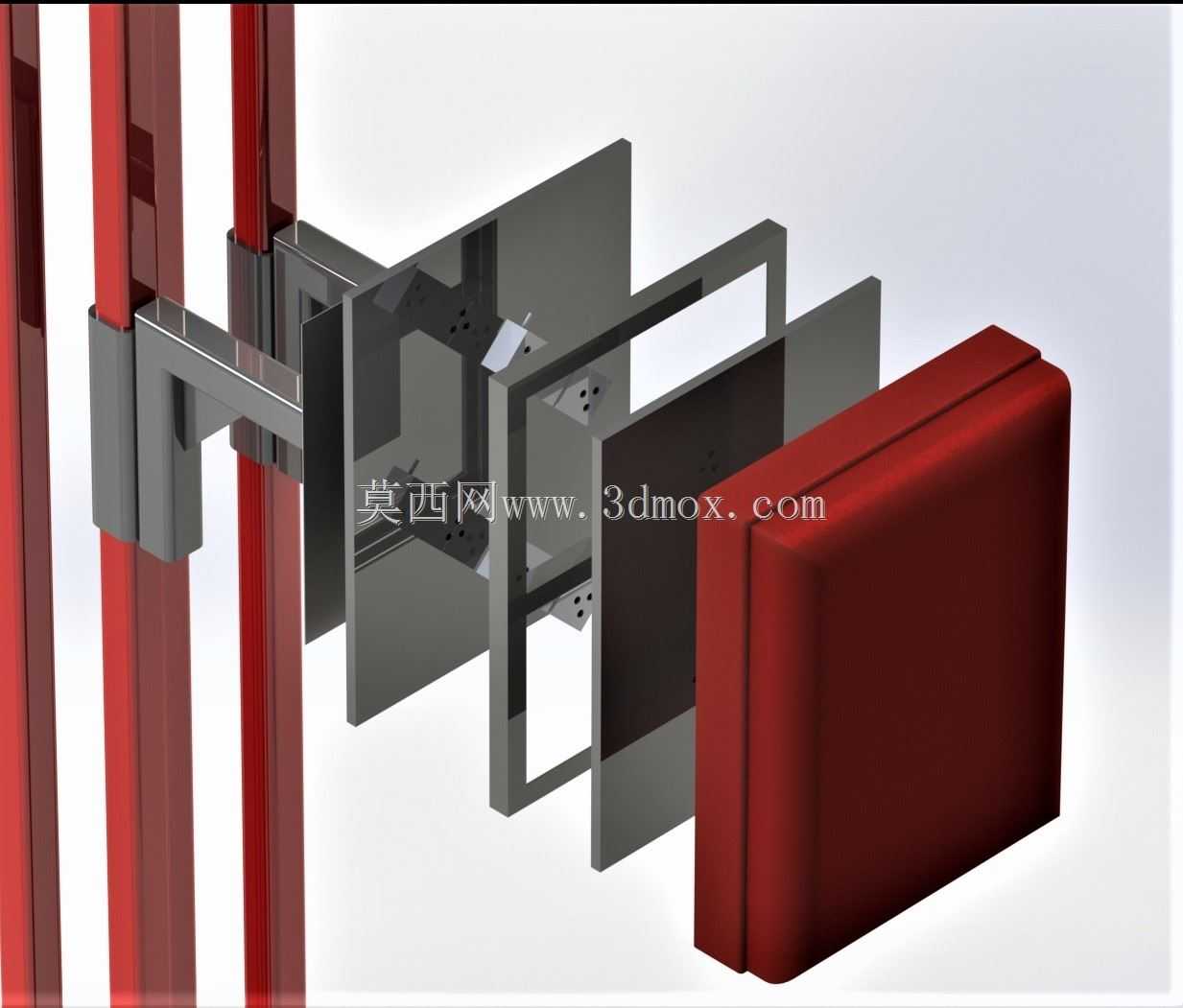

　　不对，实际做的是方管焊接框架，型材槽内可以根据测试需求调整受力靶板的安装高度，调节范围覆盖从底座面往上800mm到1600mm的区间，不管是模拟小型五金件冲压的低位受力，还是模拟大型箱体装箱压装的高位受力，都能通过快拆锁扣调整靶板位置，不用拆换整个支架结构。核心的力检测模块嵌在靶板和安装滑座之间，采用的是轮辐式测力传感器，量程覆盖0到5000N，刚好匹配常规小型动力冲压的冲压力区间，也能满足装箱时压装力、装箱载荷的检测需求，传感器输出的信号可以直接对接常规的力值显示仪表，不用额外加信号放大模块，接线走的是立式框架内部的走线槽，外部没有明线，避免移动过程中线缆被剐蹭扯断。靶板采用20mm厚的夹布胶木板制作，表面做了磨砂防滑处理，不管是冲压测试时的冲头接触，还是装箱时的箱体抵靠，都不会出现打滑、工件表面被刮花的问题；靶板和传感器连接的位置做了嵌入式安装槽，传感器端面和靶板背面完全贴合，保证受力方向始终和传感器轴线重合，避免侧向分力导致的测量误差，这一点在前期调试的时候踩过坑，一开始用平板外贴安装，打斜向力的时候数值偏差能到15%以上，改成嵌入式定位之后，偏差控制在1%以内，满足工业现场的检测精度要求。安装边界上，整套设备收拢状态下的占地尺寸是600mm600mm，推行通道只要留够700mm宽度就能顺利通过，不管是产线之间的巡检通道，还是实训教室的工位间隙，都能顺利进出；靶板伸出来的最大悬臂长度是250mm，测试时工件只要放在靶板正前方300mm范围内的平整地面上，就能保证受力时设备不会出现倾翻，我们在底座后端还加了可伸缩的配重支脚，测试大冲压力的时候把支脚放下撑住地面，进一步提升稳定性，不用的时候支脚可以收到底座框架下面，不影响推行。

　　实际应用场景里，这套装置在冲压车间主要用来做冲床日常的力值校验，不用拆冲头就能模拟冲压受力，核对设备显示的冲压力数值是否准确，避免因为力值偏差导致的工件冲废、模具损坏；在包装装箱工位，用来测试封箱前的压装力，确认装箱时的压力不会压坏箱内的工件，同时也能核验整箱的重量是否符合要求，相当于一套设备兼顾了力值检测和重量核验两个功能。设计的时候没有做复杂的外壳包裹，所有结构件都外露，一方面是方便日常维护，传感器、接线端子出问题的时候不用拆大量护板就能检修，另一方面是给实训场景的学员做结构展示，能直观看到力的传递路径、传感器的安装方式，比封闭外壳的教学设备更直观。

　　框架的焊接位置都做了打磨喷塑处理，表面是哑光红的喷塑层，车间环境下不容易沾油污，脏了用抹布一擦就能干净，适合生产现场的使用环境；脚轮的刹车是脚踏式的，移动到工位之后踩下刹车就能固定位置，不用弯腰去拧锁扣，操作起来更顺手。前期做结构仿真的时候，我们给立式框架加了最大6000N的水平冲击力，框架的最大变形量不到1.2mm，完全满足测试时的刚度要求，不会因为框架变形导致传感器受力方向偏移；传感器的安装座做了腰型孔调节，安装的时候可以微调靶板的垂直度，保证靶板工作面始终和地面垂直，避免因为安装倾斜带来的测量误差。
