重型工位气动臂锁夹紧定位机构

　　这套臂锁夹紧机构主要面向重型装备工位中需要可靠锁止、防松定位的场景，常见于大型焊接变位台、长行程滑台、重载翻转架以及机床辅助支撑单元。其核心任务不是提供精细进给，而是在工件或运动臂到达指定位置后，以足够的刚性把相对运动关系“咬死”，避免加工振动、偏载冲击或意外外力造成位移。

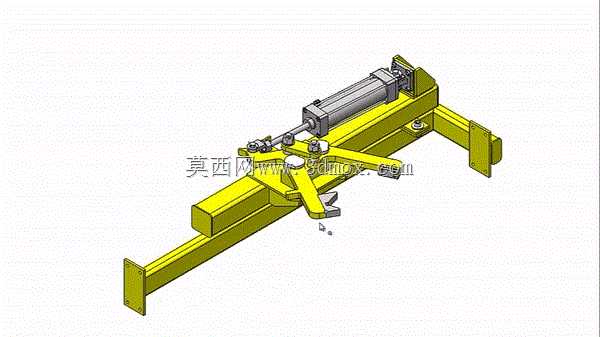

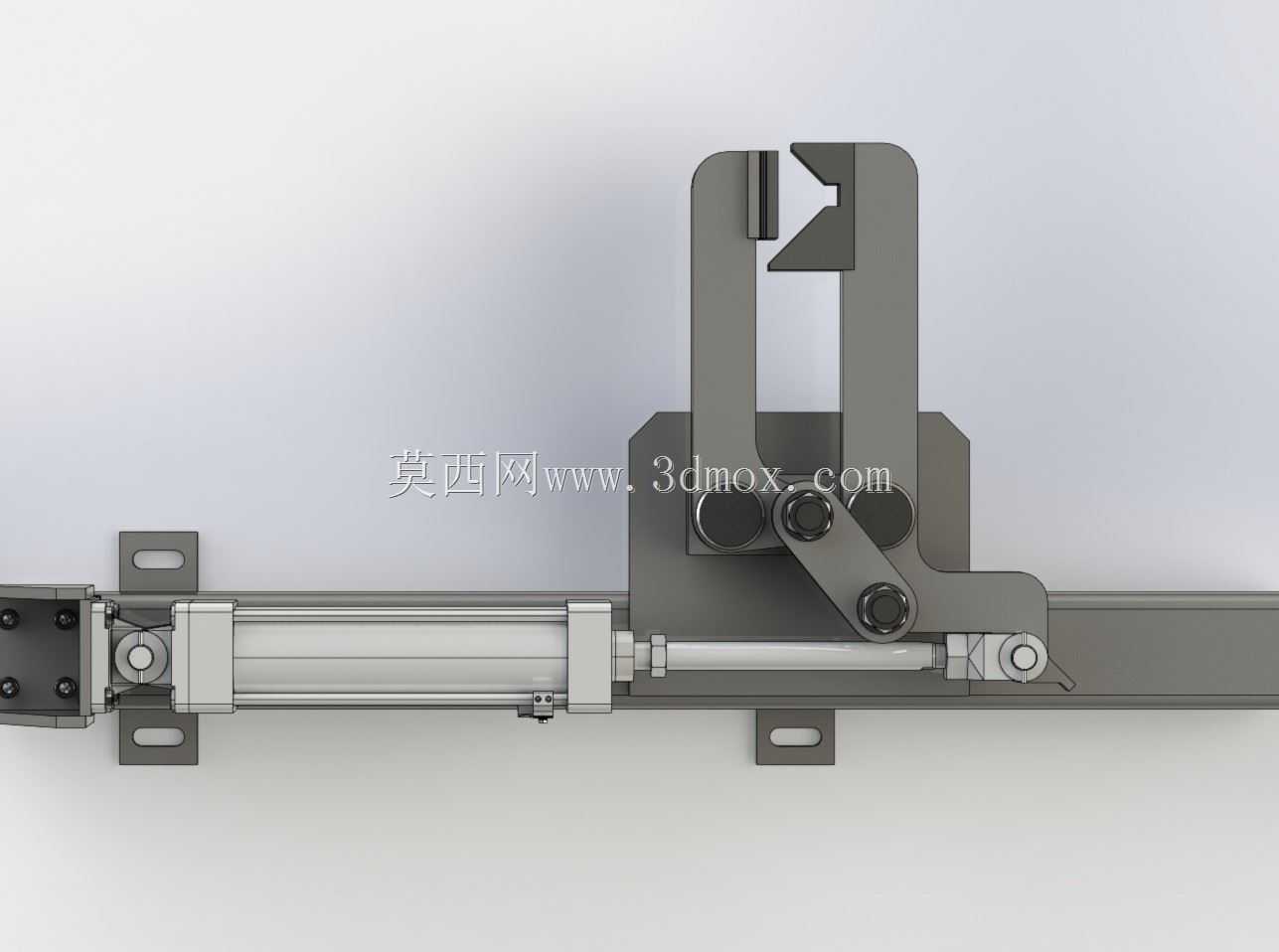

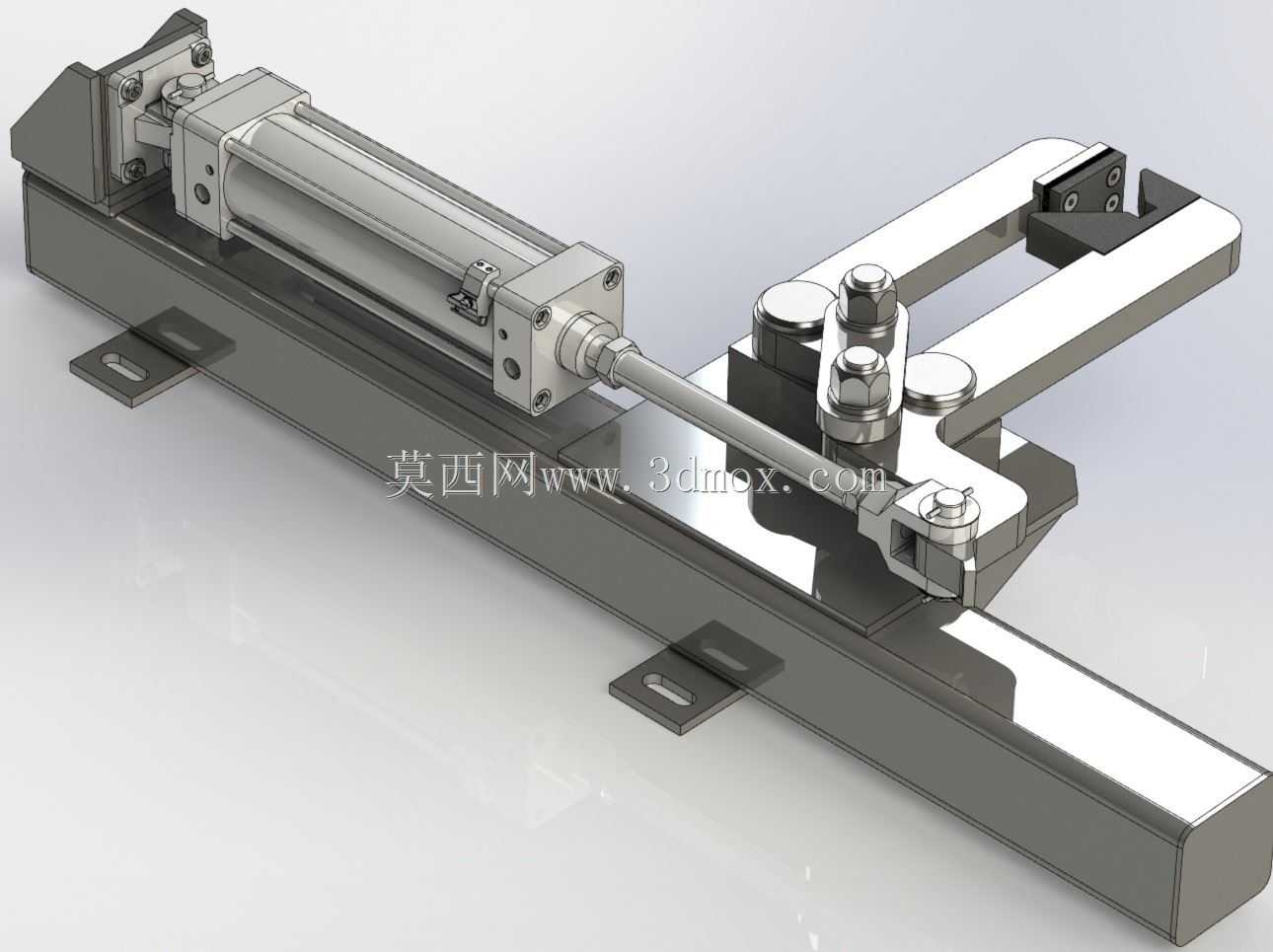

　　从结构布置看，机构采用长条形承载梁作为主体，梁体截面承担弯矩并提供安装基准；一端伸出的支脚用于与主机机架或工位底座连接，另一端配合气动执行元件完成锁止动作。气缸沿梁体方向布置，活塞杆通过铰点驱动中间的连杆压爪，将直线推力转化为压块的摆动压紧。这种杠杆增力方案的好处在于，气缸不必直接承受全部锁紧反力，压爪在接近闭合死点时可获得较大的机械增益，锁止后抗振性和保压稳定性都更适合重型工况。

　　设计时首先要确认的是被夹紧对象的轮廓与允许压紧面。压爪端部采用可替换接触块，能够适应不同厚度的臂板或定位面；接触块的压痕区域应避开焊缝、加工面和薄壁区，必要时可增加铜垫或聚氨酯垫以保护表面。连杆铰点、压爪回转轴与气缸安装座均集中在主梁中部，装配时需保证各回转轴线平行，否则压爪会出现偏磨、卡死或两侧压紧力不均。主梁上的长圆孔和安装支座提供了一定调节余量，便于在现场对中，但最终锁紧仍应依靠螺栓摩擦力和定位销共同保证，不能只依赖可调间隙。

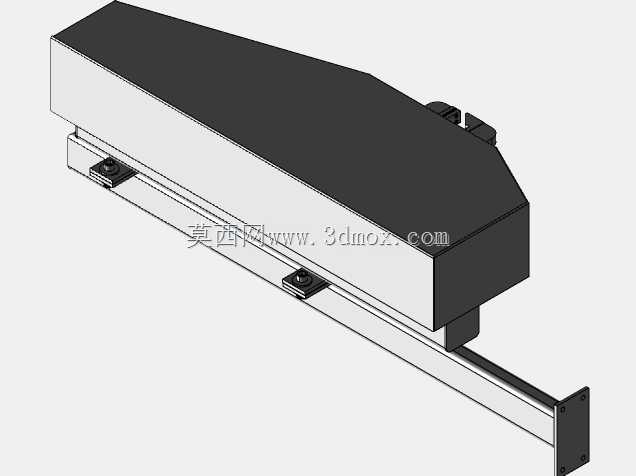

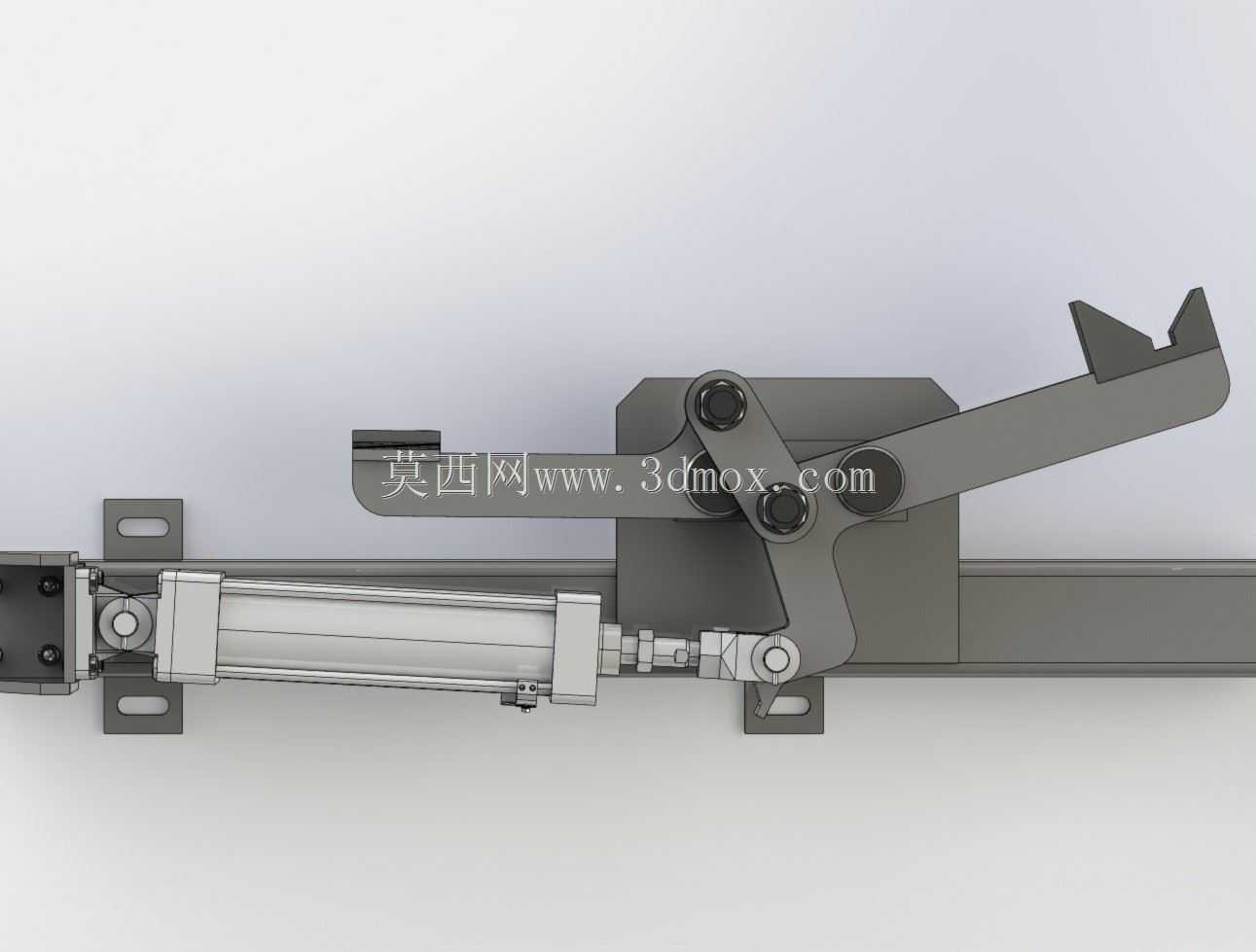

　　外形边界方面，纵向梁体占据主要空间，气缸位于梁上方，压爪工作区集中在中部，侧向支脚向单侧展开。选型布局时需预留气缸尾部气管接头、磁性开关以及维护扳手空间；压爪张开状态下要确认与工件吊放路径不干涉，闭合状态下要核对压块行程末端不会过压。若用于高频开合工位，应在铰点处设置润滑衬套并控制配合间隙；若用于安全相关工位，则应增加气路失压保护或机械自锁结构，防止气源中断后意外松开。整体建模把承载梁、气缸、连杆、压爪和安装支脚的关系完整表达，可直接用于工位干涉检查、夹紧力校核和非标工装改型参考。
