应变计烘箱多工位夹持工装结构设计

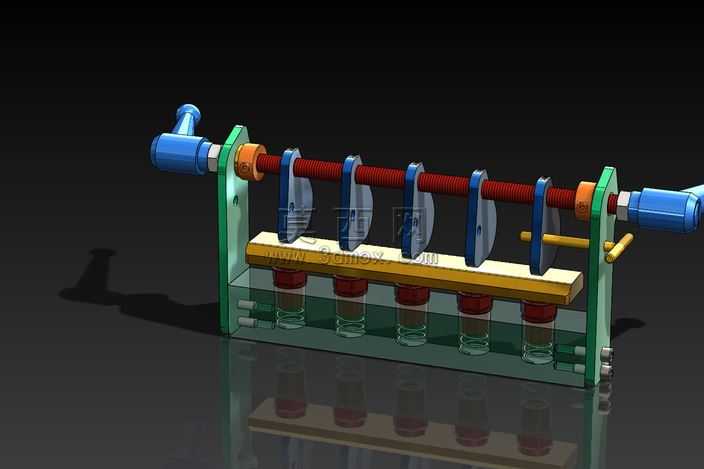

本模型为应变计烘箱专用夹持工装，采用三维参数化建模完成整体结构设计，建模过程中对各零部件进行全参数关联，确保装配间隙与运动行程符合实际使用需求。整体结构采用双侧立式支撑板作为承载主体，搭配横向贯穿的夹紧轴系实现多工位同步压紧，轴系上均匀布置多组压合组件，可同时完成五个试样的装夹固定，适配烘箱内批量固化作业的使用场景。模型渲染阶段对不同材质进行了区分设置：两侧支撑板采用阳极氧化绿色金属材质，还原硬质铝合金表面处理效果；夹紧轴、操作手柄采用镀铬亮面金属材质，体现机加工零件的金属光泽；下方承托试样的置物板采用原木色哑光材质，模拟耐高温绝缘托板的视觉效果；透明试样容器采用高透玻璃材质，添加光线折射与反射参数提升渲染真实感；压紧弹簧采用暗红色弹簧钢材质，还原弹性元件的表面质感。结构设计上采用凸轮式快速夹紧原理，端部的蓝色操作手柄连接偏心锁紧机构，扳动手柄即可带动整根夹紧轴产生轴向位移，同步驱动所有压头下压，配合压头与置物板之间的弹簧实现均匀施压，避免单工位夹紧力不均的问题；置物板下方设置透明集液槽结构，可承接试样固化过程中滴落的多余胶液，防止污染烘箱内部；两侧支撑板底部设置定位安装孔，可将整套夹具固定在烘箱层架上，避免高温环境下工装移位。设计过程中充分考虑烘箱高温作业的使用需求，所有运动部件均预留热膨胀间隙，避免高温下零件膨胀卡滞；夹紧力通过弹簧压缩量进行控制，可适配不同厚度的应变计试样装夹，无需额外调整即可兼容多种规格试样的固化作业，整体结构操作便捷，装夹效率高，可有效提升应变计固化环节的作业一致性。
