Y型三法兰连接金属歧管管路结构

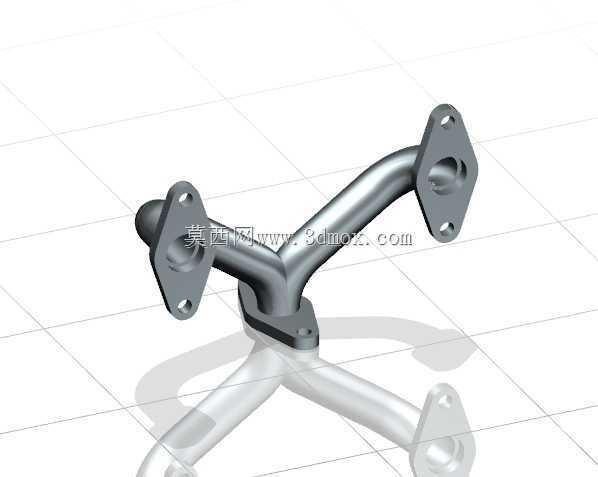

　　这类三法兰连接的歧管结构，多用于流体输送系统的支路分流场景，在小型内燃机进气支路、液压系统回油通路、低压气动控制回路中都能见到同类结构的应用。从结构设计来看，三个连接端均采用菱形法兰安装形式，法兰面预留两个对称安装孔，相比圆形法兰能在狭小安装空间内减少占用面积，安装时无需整周旋转找孔位，仅需对准两个孔位即可完成锁紧，适配设备内部紧凑的布局需求。管路主体采用一体弯折成型的Y型流道设计，主管路延伸出两个对称支路，弯折处做了大圆弧过渡处理，能有效降低流体经过分流位置时的局部阻力，减少介质在管路拐角处的紊流与压损，避免输送带有微小颗粒的介质时在拐角处出现沉积堵塞的问题。安装基座设置在主管路靠近弯折段的下方，基座面为平面结构，预留安装孔位，

　　可将整个歧管固定在设备的安装基板上，避免管路在介质流动产生的振动下出现连接松动，三个法兰端面均设计有密封沉槽，安装时配合密封垫片可实现端面静密封，适配低压工况下的密封需求。从安装边界来看，三个法兰的中心距经过匹配设计，可直接对接对应规格的标准管路接口，无需额外加装转接接头，管路外壁的壁厚均匀，在满足额定压力下强度要求的同时控制整体重量，不会对安装基座造成额外的载荷负担。建模过程中，流道内壁的圆角过渡是设计重点，若拐角处圆角过小，不仅会提升流体阻力，还会在注塑或铸造生产时出现应力集中问题，导致部件在受压工况下出现开裂；法兰面的安装孔位置度需要严格控制，否则现场安装时会出现孔位错位无法对接的问题，

　　基座的安装面与三个法兰端面的平行度也需要做公差约束，避免安装后出现管路翘曲、密封面贴合不严导致的泄漏问题。这类歧管结构没有复杂的活动部件，依靠一体成型的流道结构实现稳定的分流功能，日常使用中维护成本低，只要密封垫片没有老化损坏，就能长期保持稳定的工作状态，在各类需要介质分流的工业设备、小型动力装置中都有较高的应用频次。
