G型螺旋压紧夹钳结构设计方案

　　这款G型螺旋夹钳是机械加工、装配维修场景中极为常用的手动压紧工装，日常在小型工件铣削定位、钣金件粘接固定、管路装配对位、工件焊接临时压紧等场景中都能见到它的身影，相比大型液压压紧夹具，它无需外接动力源，单人即可快速操作，适配狭窄工位的临时装夹需求。

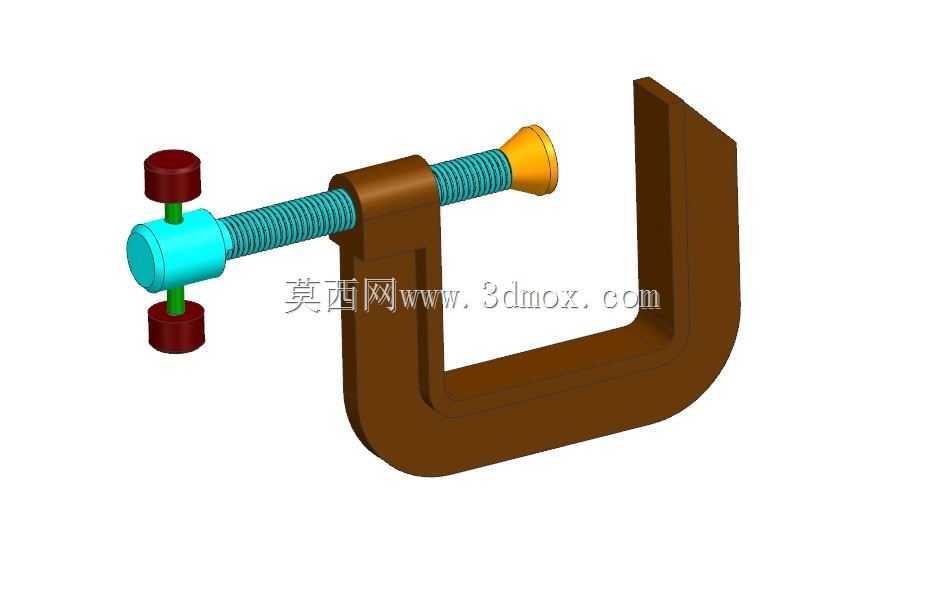

　　从结构设计逻辑来看，整体采用C型开口的框架作为主体承载结构，框架截面做了等强度过渡设计，在螺杆受力的承压侧做了局部加厚处理，避免长期受夹紧反力出现框架开口变形，框架开口深度与开口高度的比例经过反复校核，既保证足够的工件容纳空间，也不会因力臂过长导致框架刚性不足。螺杆部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，长期反复旋紧旋松也不易出现滑牙问题，螺杆尾端设计了带防滑纹路的压头，压头与螺杆端部采用活动连接结构，旋紧过程中压头不会随螺杆同步转动，避免压头旋转刮伤被夹工件表面，同时压头端面做了滚花处理，增大与工件接触面的摩擦力，防止夹紧后工件出现滑移。螺杆另一端设计了十字型施力手柄，相比T型单臂手柄，十字结构可以在需要更大夹紧力的时候，双手同时施力，获得更大的输出扭矩，手柄端部做了圆角钝化处理，避免操作时划伤手部。

　　在安装与使用边界上，这款夹钳无需额外固定安装，可直接手持移动使用，适配不同工位的灵活装夹需求，使用时需注意夹紧力的施加范围，不可在手柄上额外加接延长套管暴力施力，避免螺杆过载变形或者框架出现塑性形变；压头与框架承压面的平行度公差控制在0.1mm以内，保证夹紧时工件受力均匀，不会出现局部压应力过大导致的工件变形。针对不同材质的被夹工件，还可以在压头与框架承压面加装橡胶、铜质软质垫片，避免夹伤铝件、塑料件等软质工件表面。日常维护时只需定期在螺杆螺纹处涂抹少量润滑脂，即可保证螺杆旋动顺畅，延长整体使用寿命，框架表面采用喷塑处理，具备基础的防锈能力，适配车间多粉尘、少量切削液飞溅的工作环境。
