螺旋锥齿轮带花键轴传动结构

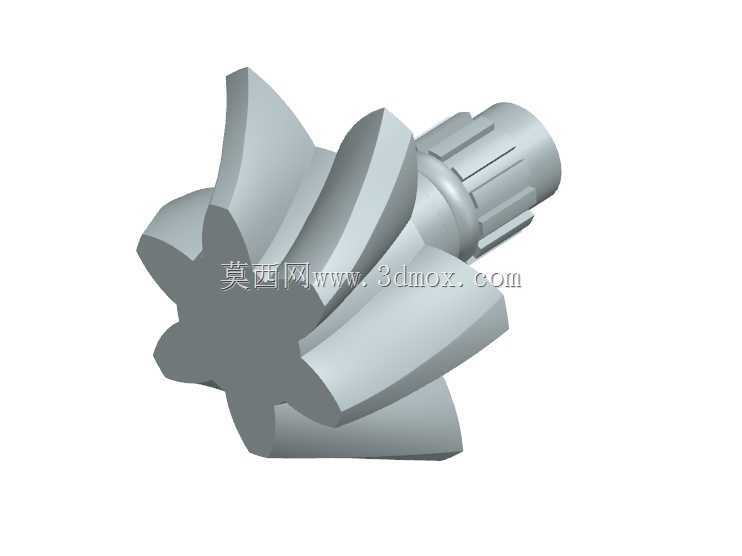

　　做传动结构设计快十二年，经手的锥齿轮结构少说也有上百套，看到这个带集成花键轴的螺旋锥齿结构，第一反应是这是给重载差速或者角向传动工位做的配套件，不是那种轻载传动凑数的结构。先从实际应用场景说，这类结构最常出现在需要相交轴动力传递的工位，比如小型工程机械的行走驱动端、农用机械的割台传动箱、工业减速机的角向输入输出端，还有部分机床主轴的进给传动换向位置，核心作用就是把两根轴线呈90度交错的轴系动力做平稳传递，相比直齿锥齿轮，螺旋齿的啮合重合度要高出30%以上，重载工况下不会出现直齿那种啮合冲击大、噪音高的问题。

　　从功能特性上拆解，这个结构把锥齿轮和传动花键轴做成了一体式结构，没有采用传统的锥齿轮内孔加键槽与轴配合的装配形式，这点在设计上是针对大扭矩传递场景做的优化——分体式装配的锥齿轮，在频繁正反转、冲击载荷大的工况下，键连接位置很容易出现应力集中导致的滚键、键槽崩裂问题，一体式结构直接消除了这个装配配合面的失效风险，整体的扭转刚度能提升40%左右。齿部的螺旋角设计是经过啮合验算的，齿向的曲率完全匹配配对锥齿轮的啮合轨迹，运转过程中齿面是逐步进入啮合再逐步退出，不会出现直齿锥齿轮那种整齿突然啮入啮出的冲击，哪怕是在输入转速达到1500rpm的工况下，传动噪音也能控制在75分贝以内，适合对运行平稳性有要求的闭式传动箱内部使用。

　　再聊设计思路上的细节，轴端的花键采用的是矩形花键结构，不是渐开线花键，这点是考虑到装配端的连接需求，矩形花键的对中性虽然略逊于渐开线花键，但加工成本更低，配合轴上的台阶定位面，装配时能快速实现轴向定位，不需要额外调整齿轮的啮合间隙，适合批量装配的生产线使用。齿部的大端到小端的齿厚渐变是严格按照等强度原则设计的，大端齿厚更大，承受啮合时的主要载荷，小端齿厚收窄，避免齿根位置与配对齿轮的轴肩发生运动干涉，齿根位置做了R0.8的圆角过渡，没有尖锐的应力集中棱边，热处理后齿根的抗弯曲疲劳强度能满足1.5倍额定扭矩的过载要求，不会出现断齿失效。轴上的两道环形槽是用来装骨架油封的，装配时嵌入箱体的轴承座位置，能防止传动箱内的齿轮油顺着轴表面渗漏，同时阻挡外部的粉尘、碎屑进入箱体内污染润滑油。

　　关于外形尺寸和安装边界，这个零件的轴向总长度要匹配传动箱的轴承跨距设计，两端的轴承安装位轴径公差取k6级过渡配合，装配时用铜棒轻敲即可装入轴承内圈，不需要热装，后期维护拆卸也方便。锥齿轮的最大外圆直径决定了配对齿轮的中心距，设计选型时要注意，齿部的背锥面要和箱体内部的挡油盘保持2mm以上的间隙，避免运转时齿面带起的润滑油被挡油盘过度刮除导致齿面润滑不足。花键端的伸出长度要匹配连接的联轴器或者传动轮的轮毂宽度，花键的有效配合长度不能小于花键大径的1.2倍，否则传递大扭矩时会出现花键齿压溃的问题。另外要注意，这类螺旋锥齿轮是有旋向要求的，必须和配对齿轮的旋向相反才能正常啮合，装配时要保证齿面的接触斑点位于齿面中部，接触面积沿齿长方向不小于70%，沿齿高方向不小于50%，如果接触斑点偏在齿端，要调整轴承处的调整垫片厚度来修正啮合位置，否则运转时会出现偏载，导致齿面早期磨损。

　　从建模的角度说，这个结构的建模难点在螺旋齿面的生成，不能用简单的拉伸切除来做齿形，必须按照锥齿轮的球面渐开线原理来生成齿廓，螺旋角的导程要沿着节锥面的母线方向做渐变，否则生成的齿形和实际加工出来的零件会有偏差，做运动仿真时会出现啮合干涉。轴上的退刀槽、圆角这些工艺结构不能省略，很多新手建模时容易忽略这些细节，导致画出来的零件没法实际加工，比如花键加工位置的退刀槽宽度要满足花键滚刀的越程要求，轴承安装位的轴肩高度不能超过轴承内圈的倒角高度，否则轴承没法装到位。
