嵌入式电池电量状态指示显示模块

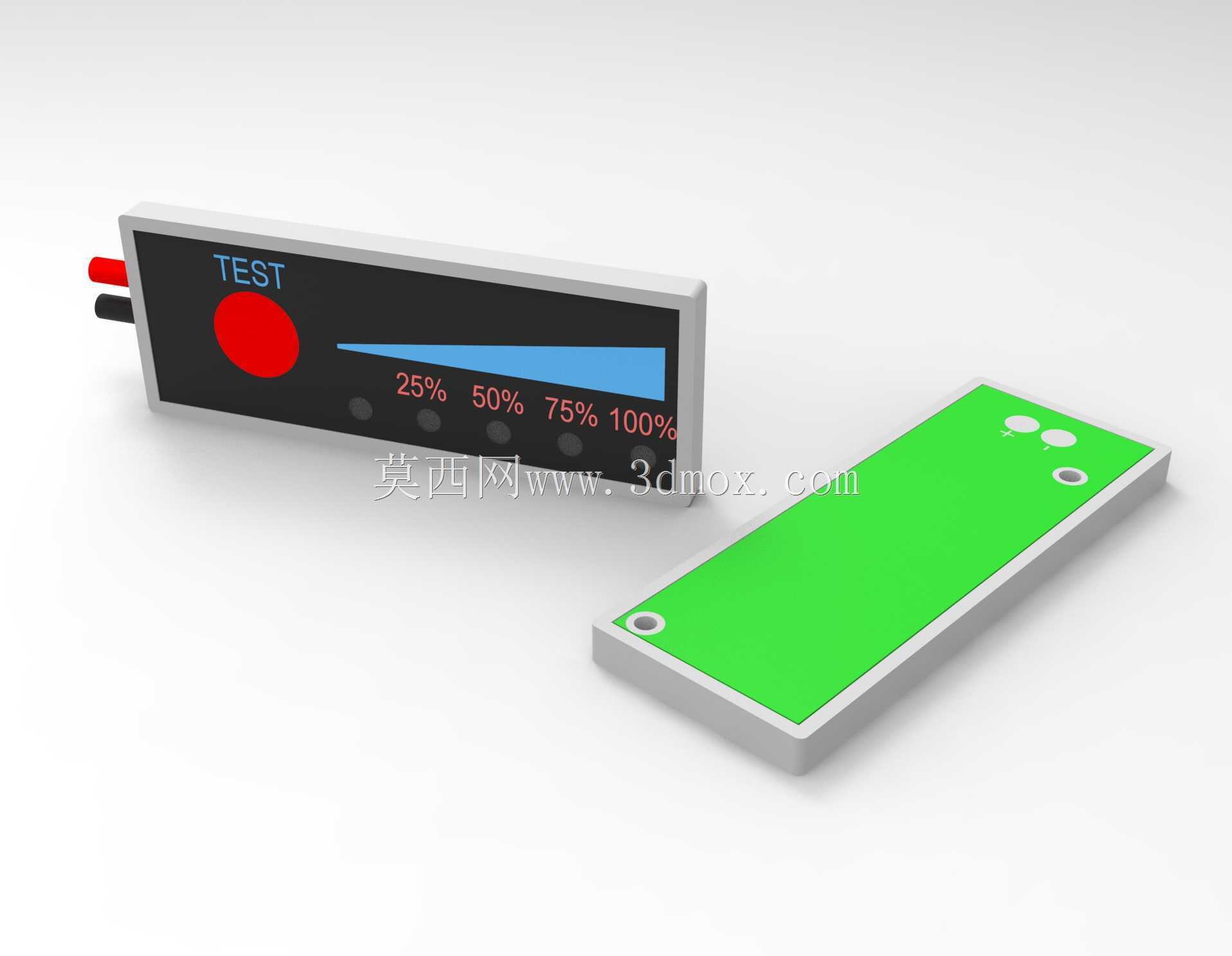

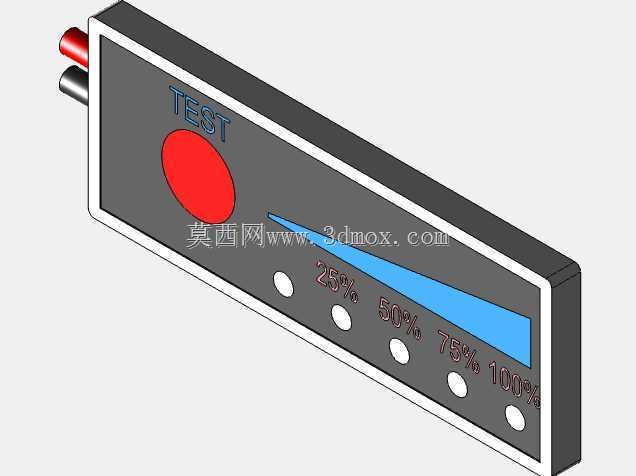

　　该款电量指示模块主要面向小型便携储能设备、低压直流供电装置的电量可视化需求设计，可直接嵌入设备面板预留槽位，替代传统零散的电量指示元件，无需额外搭建分压采样与显示驱动电路，能直观向使用者反馈当前电池剩余容量区间，避免设备因电量耗尽突然停机造成的作业中断、数据丢失等问题。从结构设计来看，模块整体采用窄长条形扁平化布局，外形尺寸控制在40x15x2.5的薄型规格，安装时仅需在设备面板开出对应尺寸的矩形嵌槽，将模块卡入后通过背部引脚完成接线即可，不会占用设备内部过多纵深空间，适配外壳厚度有限的小型电子设备、便携检测仪器、小型储能电源等产品的安装边界。模块正面布局分为功能测试区与电量显示区两部分，左侧设置红色测试触发按键与TEST标识，

　　按下即可触发电量采样刷新，避免长期处于采样状态造成的额外电量损耗；右侧采用分段式进度条显示设计，以25%为间隔划分四个电量档位，分别对应剩余电量25%、50%、75%、100%四个区间，蓝色进度条随电量降低逐步缩短，配合清晰的百分比刻度标识，使用者无需凑近查看即可快速判断当前电量状态，相比数码管显示方案在强光环境下也具备更好的辨识度。设计过程中充分考虑了批量装配的便利性，模块背部采用标准化接线引脚，引脚间距符合通用低压电子模块的布线规范，可直接与设备主控板的采样端口对接，也可独立搭配分压采样电路单独使用；模块外壳边缘做了微小的倒角处理，嵌入面板时不会刮伤设备外壳的喷涂层，正面显示区域与面板表面基本齐平，

　　不会突出影响设备整体外观的平整性。在实际应用场景中，这类指示模块常被用于小型电动工具、便携户外电源、DIY电子改装作品、低压直流供电的小型工控终端上，相比复杂的彩屏电量显示方案，该模块结构简单可靠，没有复杂的软件驱动逻辑，抗干扰能力更强，在存在一定电磁干扰的工业现场小型设备上也能稳定显示电量状态，不会出现花屏、显示错乱等问题；同时模块整体厚度仅2.5mm，即使是安装在壁厚较薄的塑料外壳设备上，也不会出现背部元件顶壳、装配干涉的问题，对于需要快速完成产品结构设计、缩短开发周期的项目来说，直接选用这类成熟的模块化指示部件，可省去单独设计电量显示电路、开模制作显示面板的流程，有效降低结构设计与硬件开发的工作量。模块的显示面板采用耐磨的哑光材质，长期使用按压测试键也不会留下明显划痕，进度条区域的色彩做了高对比度处理，即使在光线昏暗的作业环境下，也能清晰分辨当前电量所处区间，避免因误判电量导致的设备中途断电问题。
