AA AAA 18650通用电池正负极接触弹片组件

　　这套电池接触组件是消费电子、小型手持设备电池仓内的核心导电连接件，日常接触的遥控器、手持测温仪、便携小风扇、强光手电、小型数码配件的电池仓内，都能见到这类结构的身影，主要承担电池正负极与设备主板电路之间的导通作用，同时通过弹性结构抵消电池尺寸公差、装配间隙带来的接触不良问题。

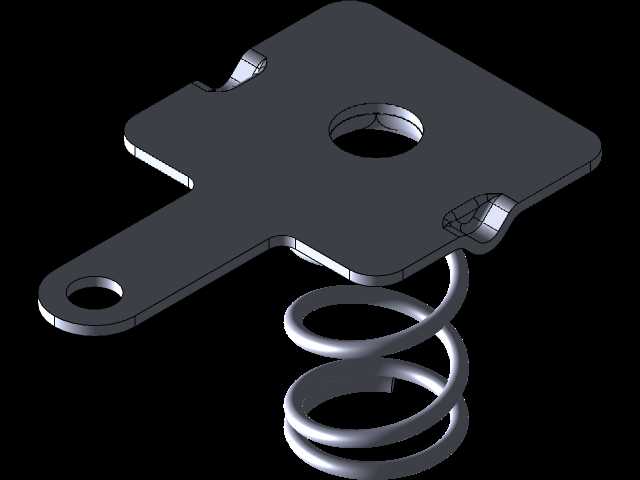

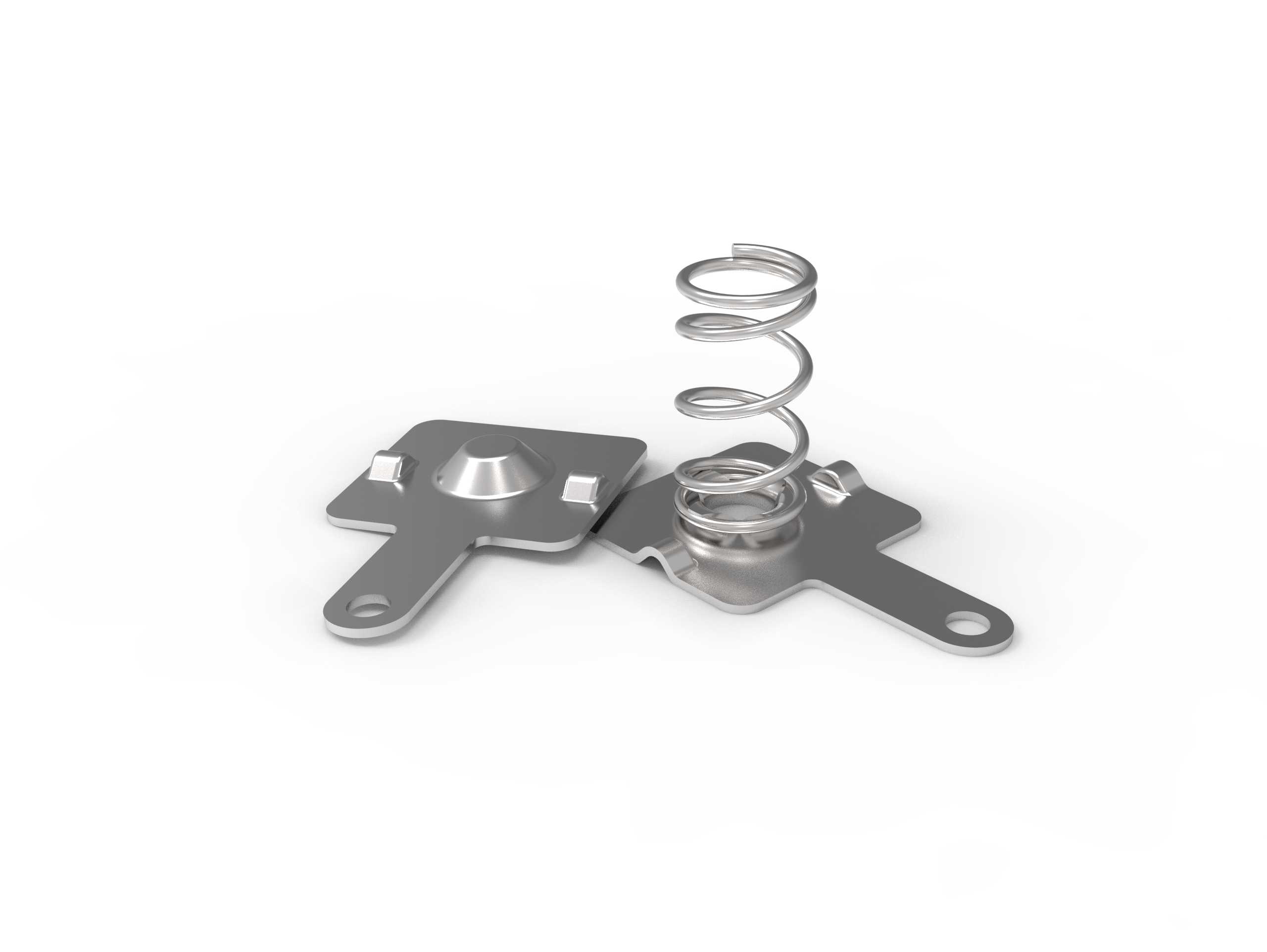

　　整套组件分为正极接触片、负极带弹簧接触片两个独立零件，两个零件的安装固定端采用一致的带孔挂耳结构，安装孔位做了沉台设计，适配M2规格的自攻螺丝或者热熔柱固定，安装孔中心距统一为12mm，固定端整体外形尺寸为18mm*10mm，厚度0.3mm，采用镀镍钢带冲压成型，表面镀层厚度控制在3-5μm，既保证导电性能稳定，也能抵御日常使用环境下的氧化锈蚀，避免长期使用后接触电阻升高导致的设备供电不稳。负极接触片上集成的塔形压缩弹簧，采用0.2mm线径的镀镍弹簧钢绕制，自由状态下高度为8mm，完全压缩后高度不超过2.2mm，初始弹力约1.2N，压缩至工作行程（通常为3-4mm）时弹力稳定在1.8-2.2N区间，这个弹力区间既不会因为弹力过大导致电池装入时阻力过大、长期挤压电池端面造成镀层磨损，也不会因为弹力过小导致设备跌落、晃动时出现瞬间断电的问题。弹簧底端与负极片的连接采用电阻点焊工艺，焊点位置做了局部压凸点设计，保证焊接后连接强度足够，能承受至少5000次弹簧压缩循环不出现脱焊、焊点开裂的情况。

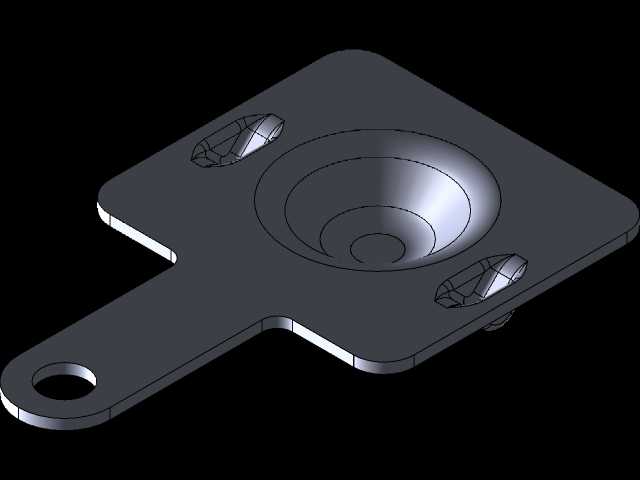

　　设计过程中首先考虑的是多规格电池的兼容性，正极接触片的接触区域做了直径5mm的球形凸包，凸包高度1.2mm，这个凸包结构不管是AA、AAA电池的正极小凸头，还是18650锂电池的平整正极端面，都能形成稳定的点接触，避免面接触时因为电池端面污渍、氧化层导致的接触电阻过大问题。负极片的接触区域除了弹簧之外，周边做了三个向上翘起的定位爪，当电池装入时，三个定位爪可以自动导正电池位置，避免电池装偏导致弹簧侧向受力出现永久变形，同时定位爪也能在弹簧压缩到极限位置时起到硬限位作用，防止弹簧被过度压缩失去弹性。两个接触片的焊线端都做了加长的引脚设计，引脚宽度2.5mm，预留了足够的焊锡空间，既可以直接焊接导线连接主板，也可以适配弹片式接插件，方便不同生产工艺的设备装配。

　　从安装边界来看，整套组件装入电池仓后，正负极片之间的中心距适配AA、AAA电池的50mm、44mm长度规格，同时也能兼容18650电池的65mm长度，只需要调整电池仓内壁的筋位位置即可共用这套接触组件，不需要重新开模制作接触片，能大幅降低多规格产品的开模成本。接触片的边缘都做了R0.3mm的圆角处理，没有尖锐的冲压毛边，避免装配过程中划伤工人手指、或者划破导线绝缘层造成短路风险。弹簧的两端都做了并圈磨平处理，上端面与电池负极接触的位置平整，不会刮伤电池负极的镀层，下端面与底片焊接时贴合度更好，焊接强度更高。

　　实际使用场景中，这类接触组件需要适应-20℃到60℃的工作温度范围，镀层和弹簧材质的选择都经过温度循环测试，低温环境下弹簧不会出现脆断，高温环境下镀层不会脱落、弹簧弹力衰减率控制在5%以内，满足户外便携设备、家用消费电子的使用要求。针对容易出现的接触不良问题，设计时特意在接触凸包和弹簧表面做了钝化处理，减少长期使用后的氧化层堆积，日常使用中即使有轻微的氧化，每次拆装电池时的摩擦也能磨掉接触位置的氧化层，保证导通稳定。另外，负极片的弹簧外侧预留了0.8mm的安全间隙，即使弹簧出现轻微的侧向变形，也不会接触到电池仓的塑料壁或者其他金属部件，避免出现短路、漏电的安全隐患。
