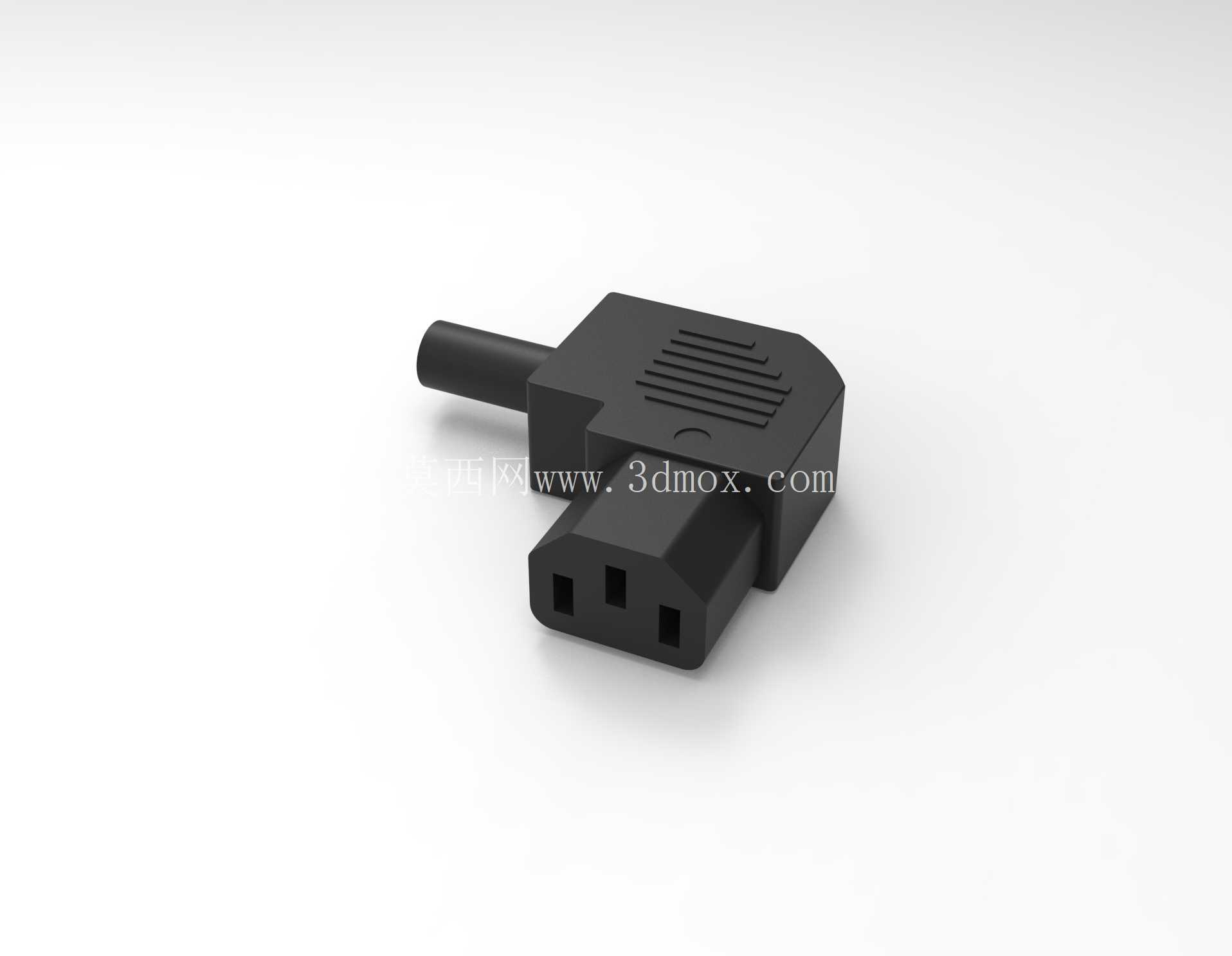

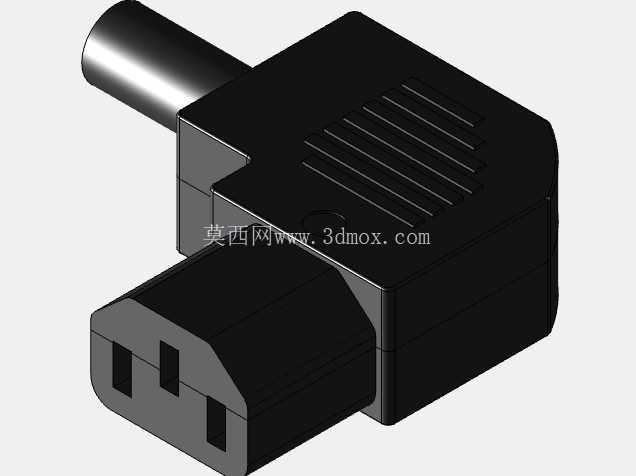

直角弯式IEC C15交流电源接插件结构

　　在工业控制柜、桌面型测试设备、高密度安装的PDU供电单元这类布线空间局促的场景里，常规直头C15电源插头往往会因为出线方向垂直于安装面，挤占设备后方的走线通道，甚至出现线缆过度弯折、长期受力导致芯线断裂的问题，这款90度直角结构的IEC C15交流电源插头，正是针对这类安装痛点做的结构优化。从实际使用场景来看，这类弯头插头多用于服务器机柜后侧贴墙安装、台式工控设备背部预留间隙不足、医疗检测设备侧边供电接口布线受限的场合，出线方向平行于插座安装面，能将插头突出安装面的尺寸压缩近一半，避免设备无法完全推入机柜、线缆被挤压破皮的隐患。

　　产品的功能特性上，完全匹配IEC C15接插件的电气规范，适配带接地极的10A/250V交流供电回路，相比普通C13接口，C15的耐温等级更高，可适配工作温度更高的供电设备，比如大功率服务器、工业加热类设备的供电连接，插合后的保持力符合安规要求，不会因为设备运行中的轻微振动出现松脱断电的问题。从设计思路层面，建模时优先考虑了安装边界的约束：插头本体的转角处做了圆弧过渡，既避免注塑成型时的应力集中，也防止安装时棱角刮伤线缆绝缘层；出线端的线缆护套做了加长的防弯折结构，对应常规线径的三芯电源线，预留了足够的弯折缓冲区，即使线缆长期处于小角度弯曲状态，也不会出现护套开裂的问题；插套的定位结构完全遵循标准尺寸，三个插孔的相对位置、插合深度都做了公差约束，保证和标准C16插座插合时的同轴度，不会出现插偏、插不到位导致的接触不良、接头发热问题。

　　外形尺寸上，插头本体的宽度、高度都控制在标准接插件的最小合理范围内，直角转向后的出线方向平行于插座面板，安装后插头在垂直面板方向的突出量比直头款减少约45%，在机柜深度预留不足、设备贴墙布置的场景下，能有效节省安装空间，同时线缆从侧面引出后，可顺着设备侧壁或机柜理线架排布，走线更规整，也减少了外力拉扯插头的概率。建模过程中对插合配合面做了细节处理，插头插入端的导向倒角做了优化，既方便现场施工时盲插操作，也不会因为倒角过大导致插合后间隙过大、异物进入的问题；外壳表面的防滑筋条位置和深度都做了考量，插拔施力时手指能获得足够的摩擦力，不会因为外壳光滑出现插拔费力的情况，同时筋条的位置避开了和相邻插座的干涉区域，在PDU上密集安装时，不会因为筋条突出挡住旁边的插座接口。
