DG390间距5.0两针板装连接器结构

做工业控制板卡设计快十二年，经手的板端连接器选型没有上百也有八十，这次拆解复现的DG390系列5.0间距两针板装连接器，是低压工控场景里出镜率极高的一款基础接插件，很多刚入行的结构工程师容易在这类小零件上踩坑，总觉得不就是个插针座，随便画个外形就行，真到量产试装的时候才发现，插拔力不对、焊脚吃锡不良、相邻端子爬电距离不够、外壳过波峰焊变形这类问题，全是前期建模阶段没抠细节埋下的隐患。

先从实际应用场景说，这款两针连接器最常出现在交流220V电源输入端口、小功率直流负载引出端，比如小型PLC扩展模块的供电口、工业传感器的接线端子排、开关电源的输出接线位、小家电内部控制板的电源接入端，还有各类非标自动化设备里的电磁阀、指示灯的板上接线位，覆盖的场景从民用消费电子到工业控制设备都有，核心需求就是接线牢靠、拆装方便，不需要额外压接冷压端子，导线剥头之后直接插入接线位拧紧螺丝就能完成连接，比传统的焊线方式效率高太多，后期现场维护换线也不用动电烙铁，普通运维人员拿个螺丝刀就能操作。

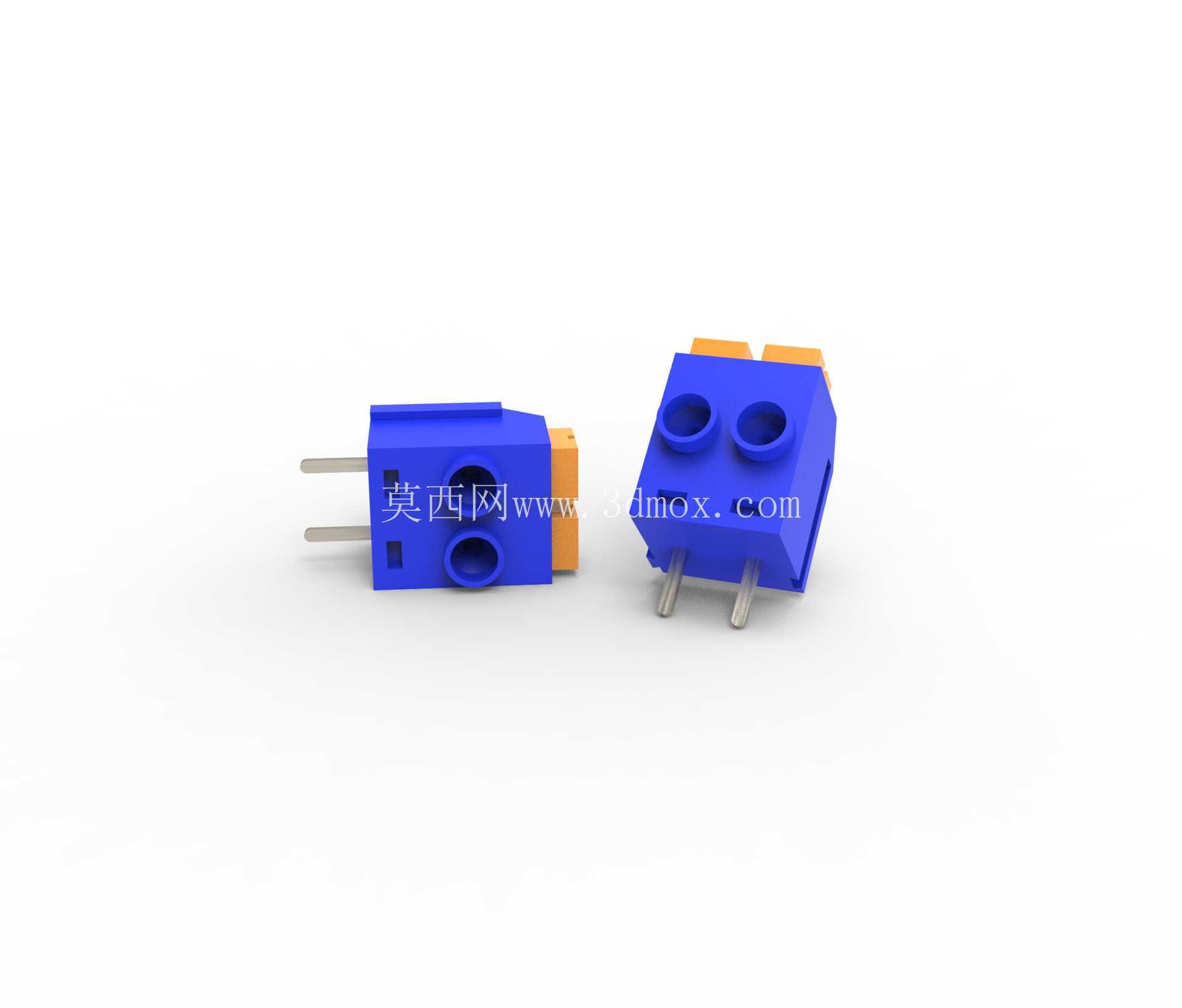

从功能特性上拆解，这款连接器采用的是螺丝压线式结构，和弹簧式按压端子不同，它的锁紧力来自顶部的锁紧螺丝，拧动螺丝的时候，底部的压线铜块会向下压紧插入的导线，单针能承受的额定电流大概在10A左右，足够覆盖常规低压小功率负载的载流需求。两个接线位的中心间距是5.0mm，这个间距不是随便定的，按照低压电器的爬电距离要求，220V交流工况下，裸露导体之间的爬电距离至少要3mm以上，5.0mm的间距留足了安全余量，哪怕是在湿度稍高的工业现场，也不会出现极间打火、漏电的问题。外壳用的是蓝色PA66阻燃材质，耐温等级能到UL94-V0，过波峰焊的时候260度的高温下持续10秒不会出现壳体变形、端子移位的问题，橙色的锁紧件部分用的是稍软一点的PBT材质，反复拧动螺丝的时候不会出现开裂滑牙的情况。

建模的时候最先要确定的是安装边界尺寸，这部分是和PCB设计强绑定的，两个焊针的中心距严格卡5.0mm，焊针的直径是1.0mm，对应的PCB焊盘直径要做到1.8mm，焊盘之间的阻焊桥宽度不小于0.3mm，避免过炉的时候连锡。连接器本体的总宽度是10mm，总高度从PCB板面算起到顶部螺丝位是13.5mm，安装的时候要注意和周边的电容、继电器等较高元器件留出至少2mm的安全间隙，避免插线的时候螺丝刀碰倒周边元件。焊针的伸出长度是3.2mm，这个长度刚好能穿过1.6mm厚度的常规FR4板材，过波峰焊的时候焊锡能刚好包裹住焊针伸出部分，不会因为针太长导致焊锡爬升过高，也不会因为针太短出现虚焊。本体的定位柱在两个焊针中间，直径1.5mm，高度1.2mm，对应的PCB定位孔直径1.6mm，过炉的时候能把整个连接器固定住，不会因为焊锡融化的张力导致连接器偏移歪斜。

设计思路上，这款连接器的结构做了很多防呆和可靠性设计，比如接线孔的入口做了喇叭口导向，现场接线的时候哪怕是多股软线剥头有点散，也能很顺利的插进去，不会出现线芯被挡在孔外的情况。压线铜块的接触面做了滚花纹理，压紧导线的时候能增加接触摩擦力，哪怕设备有持续振动，导线也不会松脱。外壳的插合面做了导向滑槽，如果是和同系列的多针位连接器并排拼装使用，能保证相邻的壳体之间对齐严丝合缝，不会出现高低差。焊针和内部的压线铜块是一体冲压成型的，中间没有拼接点，导通电阻能控制在5毫欧以内，大电流通过的时候不会出现局部发热的问题。

很多新手建模的时候容易忽略的细节是螺丝的沉头深度，这款连接器的锁紧螺丝是M3的盘头螺丝，沉孔深度要做到2.5mm，螺丝拧到底的时候盘头不会高出壳体表面，不然多联拼装的时候相邻的连接器会因为螺丝突出出现拼缝过大的问题。还有壳体底部和PCB接触的面做了0.2mm的凸点，过炉的时候助焊剂不会残留在壳体和PCB之间的缝隙里，避免后期出现绝缘下降的问题。另外接线孔的直径是3.2mm，最大能接入2.5平方的多股铜芯线，覆盖了常规低压接线的线径需求，不需要额外准备多种规格的连接器来适配不同线径，能大幅降低物料采购和仓储的成本。

实际选型的时候还要注意，这款连接器是板端直立安装的型号，还有90度弯针的版本适合侧面接线的场景，建模的时候如果是做整机结构设计，一定要确认好接线方向，避免后期装配的时候出现接线空间不足、螺丝刀没法操作的问题。另外外壳的阻燃等级一定要符合应用场景的要求，比如在有消防要求的设备里，必须用V0级的阻燃材质，不能用普通的ABS材质代替，不然高温下壳体融化会导致短路起火的风险。
