DC3-5V微型直流潜水泵结构设计

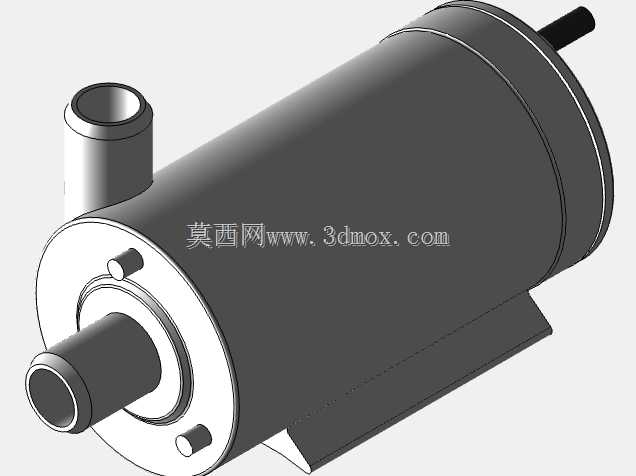

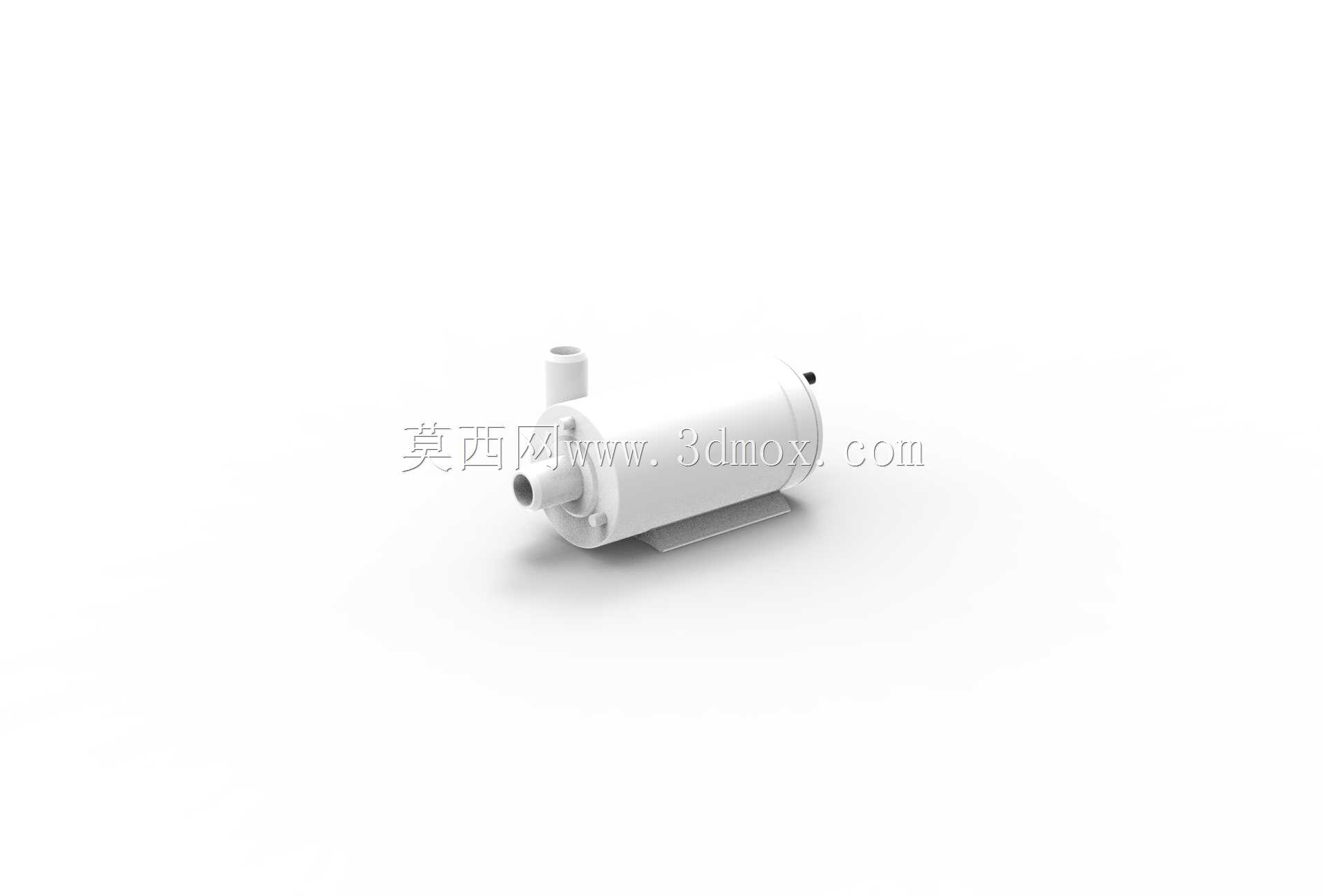

　　筒体一端设置同轴进水接口，侧上方切向布置出水接口，这种进出水的布局方式能让流体进入泵腔后顺着叶轮旋转方向形成顺畅的流道，减少流体转向带来的水力损失，在低转速运行状态下也能保证稳定的出水压力。泵体底部集成了一体式安装支座，支座上预留两个对称的安装固定孔，安装时可通过M3规格的螺丝直接固定在设备安装平面上，安装孔的中心距经过匹配设计，能兼容多数小型桌面设备、DIY水循环装置的安装孔位，不需要额外制作转接支架。进出水接口采用标准的小直径快插结构，可直接对接内径4mm的柔性输水软管，安装时无需额外缠绕密封带或涂抹密封胶，软管插接后即可实现可靠密封，能承受0.1MPa以内的工作压力不脱漏。这款微型直流潜水泵的三维结构，完全围绕小功率低压流体输送场景的实际需求搭建，适配DC3-5V的低压供电区间，可直接对接常见的USB供电端口、小型锂电池组，无需额外配置变压模块，在桌面级水冷循环、小型园艺盆栽滴灌、宠物饮水装置供水、小型实验台流体循环等场景中，都能直接匹配安装需求。从结构设计逻辑来看，整体采用卧式圆柱筒体布局，泵体与驱动电机集成在同一密封腔体内，省去了外置联轴器的连接结构，既压缩了整体占用空间，也减少了动密封点的数量，降低长期浸水运行的渗漏风险。

　　从内部结构的建模细节来看，叶轮采用离心式闭式结构，叶片数量设置为6片，曲面弧度经过优化，在3-5V供电对应的转速区间内，既能保证足够的流体输送流量，也能控制叶轮旋转时的流体噪音，适合对运行噪音有要求的民用小型设备场景。电机腔体与泵腔之间采用旋转动密封结构，密封件选用耐水磨损的橡胶材质，建模时预留了密封件的安装压缩量，保证长期运行时密封件的贴合压力稳定，避免输送的水体进入电机腔体造成电路短路。泵体的外壳壁厚均匀设置为1.5mm，既满足注塑成型的工艺要求，避免壁厚不均导致的缩水变形，也能保证壳体在0.2MPa的水压下不会出现开裂变形。

　　整体外形的最大直径控制在30mm以内，筒体总长度不含接口为65mm，加上底部支座的总高度为40mm，安装时需要预留的最小空间为80mm40mm45mm，不会占用过多的设备内部空间，适合集成到空间紧凑的小型装置中。在实际选型适配时，这款泵的无刷驱动结构（建模时预留了驱动板的安装位置）能支持长时间连续运行，不会像有刷电机结构那样出现碳刷磨损导致的寿命问题，适合需要长期不间断运行的小型水循环场景。出水接口的朝向设置为侧上方45度，安装时可根据实际管路走向调整泵体的周向安装角度，不需要改动管路的弯折走向，降低管路安装的应力集中风险。

　　泵体的进水端设置了一体式的滤网安装槽，可加装孔径1mm的进水滤网，避免流体中的细小杂质进入泵腔卡住叶轮，提升运行的可靠性，建模时滤网槽的尺寸与常见的微型水泵滤网完全通用，后期维护更换配件无需单独开模定制。从建模的细节处理来看，所有的棱角位置都做了R0.5的圆角过渡，既符合注塑生产的脱模要求，也避免安装时尖锐棱角划伤操作人员或输水软管。接线端从泵体尾部的密封接头引出，建模时预留了线径3mm的线缆穿装孔，密封接头采用锥形压紧结构，线缆穿装后拧紧压紧螺母即可实现线缆位置的密封，防止水体从线缆穿装位置渗入电机腔。
