十字滑块式万向联轴器精密结构设计

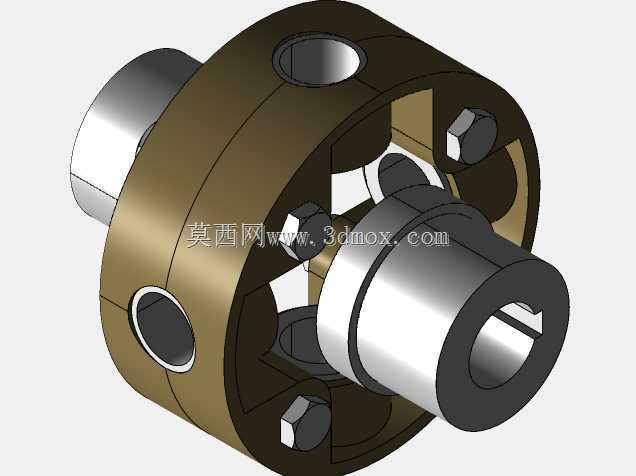

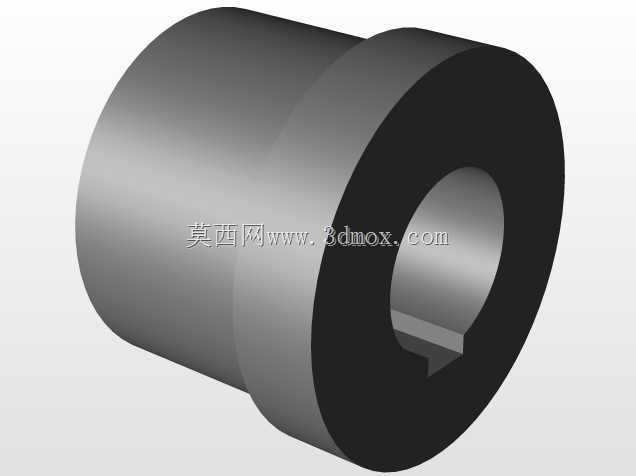

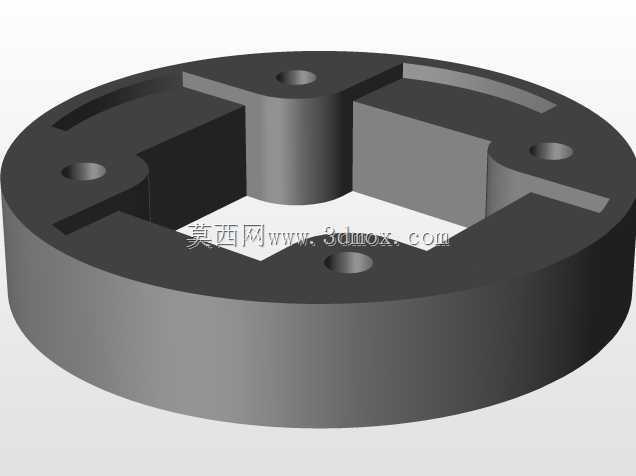

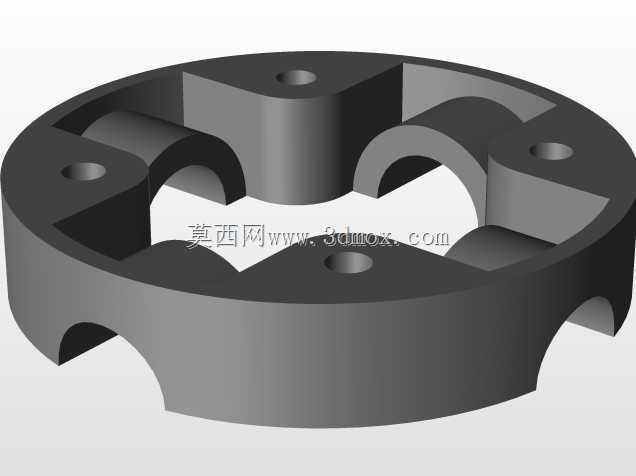

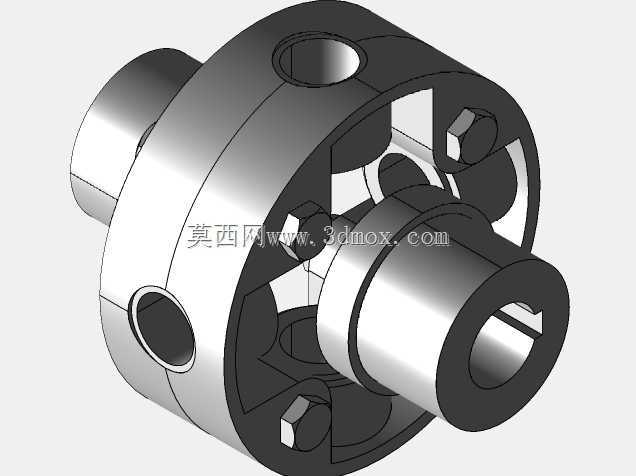

　　在各类动力传输场景中，两轴存在径向、角向偏移是传动系统设计中极为常见的工况，这类偏移若不做补偿处理，会直接导致轴系附加载荷激增、轴承磨损加快、传动精度骤降，严重时甚至会引发轴件断裂、动力中断等故障。这款万向联轴器的结构设计，正是针对这类不对中传动需求开发的核心传动部件，可在两轴轴线存在一定角度偏差、径向错位的工况下，稳定传递旋转扭矩，保障动力传输的连续性与可靠性。从结构设计逻辑来看，该联轴器采用分体式组合结构，两端为带轴孔的金属连接毂，轴孔可根据配套轴端的形式加工为光孔、键槽孔或紧定螺钉固定孔，适配不同直径的输入、输出轴安装需求；中间的十字滑块组件作为补偿核心，可在两端毂的卡槽内做小范围滑动，以此抵消两轴之间的安装误差、

　　运行过程中因机架形变、负载冲击带来的轴线偏移，相较于刚性联轴器，其不对中补偿能力覆盖角向0.5°-2°、径向0.1-0.5mm的偏移区间，能适配多数中低转速、中等扭矩的传动场景。在实际应用层面，这类联轴器广泛覆盖轻工输送设备、小型机床进给机构、自动化生产线传动工位、精密检测设备传动单元、小型电机与执行件的连接场景，尤其适合安装空间紧凑、无法保证两轴严格对中、且传动过程中存在小幅振动的工况。设计过程中，两端连接毂采用黄铜材质做主体结构，既保证了足够的结构强度承载额定扭矩，也利用铜材的自润滑特性降低滑块滑动过程中的摩擦损耗，减少运行过程中的维护需求；中间传动滑块采用耐磨钢材加工，表面做硬化处理，长期滑动摩擦下不易出现磨损旷量，

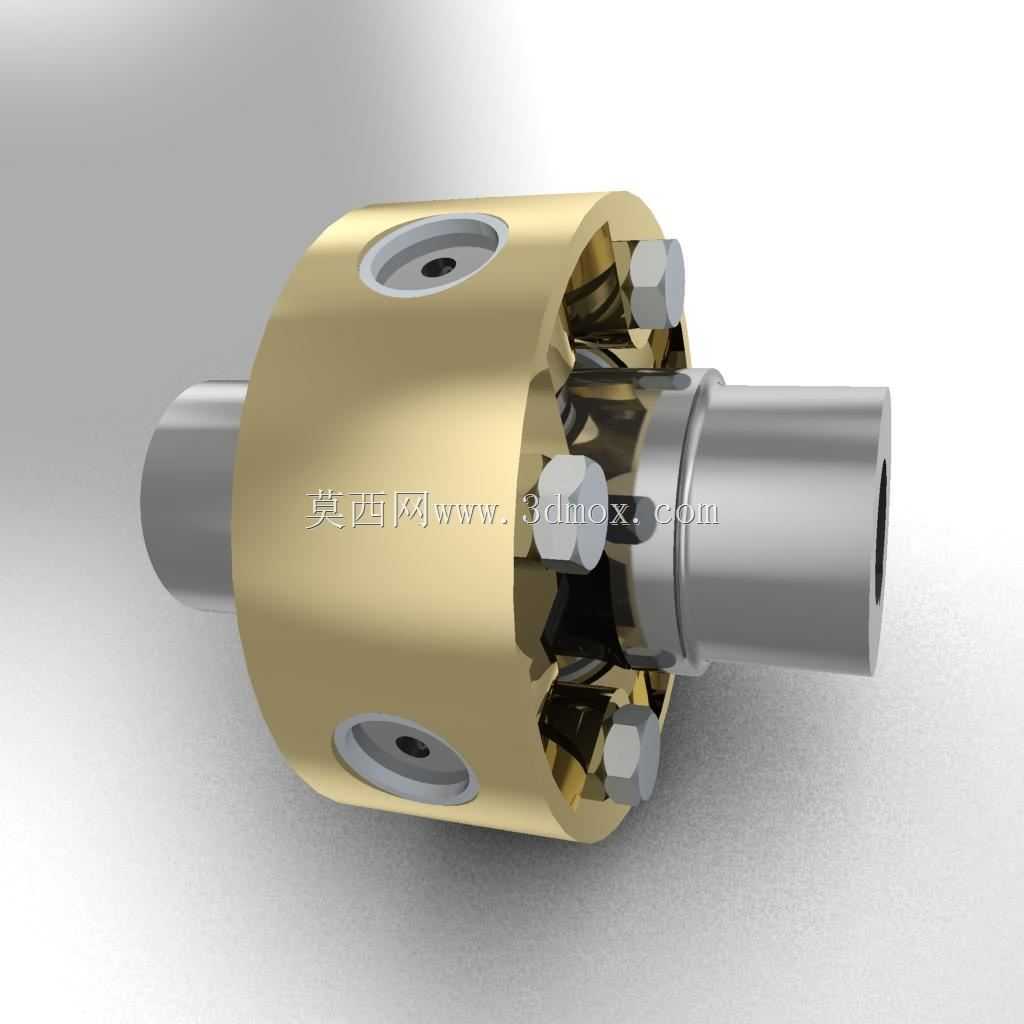

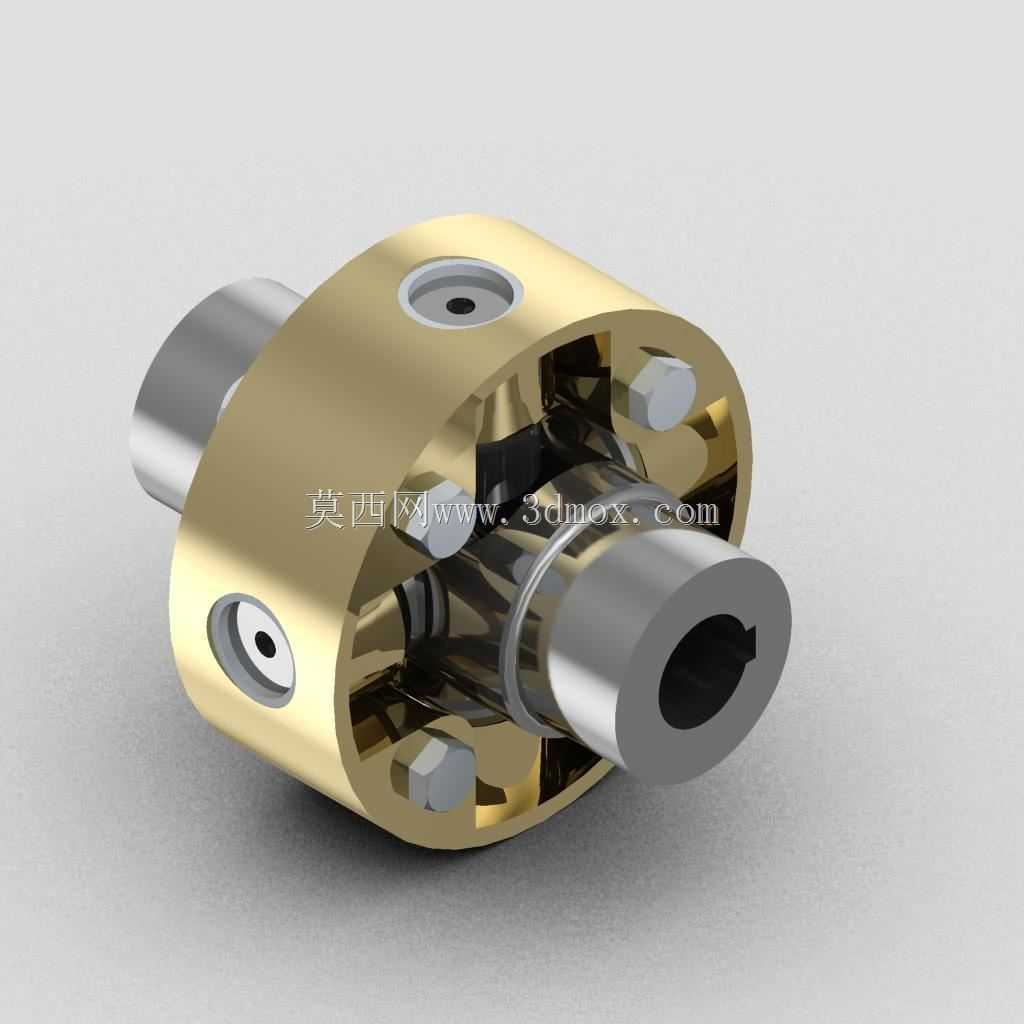

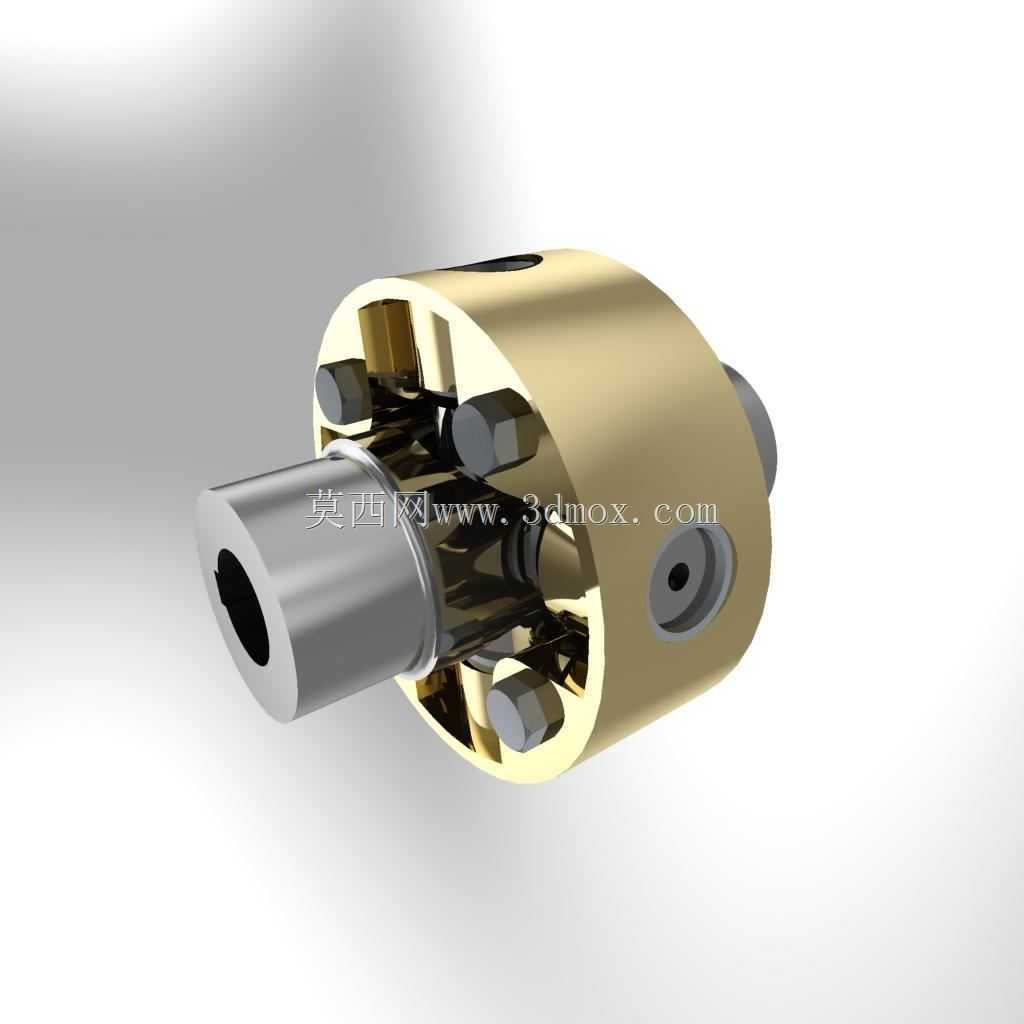

　　可长期保持传动间隙在可控范围内，避免传动回差过大影响设备运行精度。从安装边界来看，该联轴器整体为短圆柱式外形，最大外径根据适配轴径不同覆盖20mm-60mm区间，整体长度控制在30mm-80mm范围，安装时无需额外预留过大的轴向操作空间，两端轴孔的同轴度公差控制在0.02mm以内，安装时仅需将两端轴孔分别套入待连接的两轴轴端，通过侧面的紧定螺钉完成轴向固定即可，无需复杂的对中调校流程，可大幅降低现场安装的调试难度。在功能特性上，该联轴器可在传递扭矩的过程中，自动补偿两轴运行中产生的动态偏移，吸收小幅传动振动，避免振动直接传递至两端的动力件与执行件，延长整套传动系统的易损件使用寿命；同时其对称式的结构设计，

　　保证正反转传动时的间隙一致性，不会因旋转方向变化产生额外的传动冲击，适配需要频繁正反转的传动工位需求。需要注意的是，这类结构的联轴器更适合转速不超过3000rpm的中低转速工况，过高转速下滑块的往复滑动会带来额外的离心振动，反而会影响传动稳定性，选型时需结合实际工况的转速、扭矩、偏移量参数匹配对应规格的产品，避免过载使用导致结构损坏。
