高压输电铁塔电工接线结构三维设计

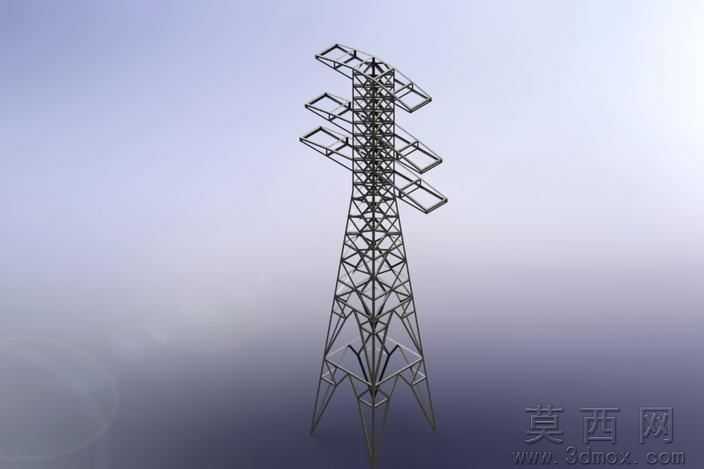

本作品为高压输电铁塔的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了桁架式输电杆塔的真实构造细节。建模过程中首先依据输电铁塔的实际受力逻辑搭建主体骨架，以等边角钢作为基础构件单元，通过线性阵列、对称约束、空间角度定位等操作，逐层搭建塔身的格构式桁架结构，每一处杆件的连接节点都严格按照电力杆塔的实际搭接方式做了布尔合并处理，避免出现结构干涉问题。塔身从底部到顶部做了符合力学要求的收分设计，底部根开尺寸更大以保证整体抗倾覆稳定性，向上逐步收窄降低上部风阻，横担部分按照多层输电线路的排布要求设计了三层向外延伸的桁架结构，每层横担都预留了绝缘子串与导线的挂接点位，准确还原了托雷电工接线的排布逻辑。材质设置上，主体钢结构部件赋予了哑光深灰的镀锌钢材材质，调整了金属粗糙度与反射参数，模拟户外镀锌构件长期使用的哑光金属质感，背景采用渐变灰调的环境贴图，通过三点布光的渲染设置，突出桁架结构的空间层次感，让交错的杆件前后关系清晰可辨，既能够清晰展示每一处杆件的连接方式，也能直观呈现整体塔型的外观轮廓。设计过程中充分考虑了输电铁塔的实际功能需求，塔身内部预留了检修爬梯的安装空间，底部设置了与基础连接的地脚板结构，横担端部做了防挂线的倒角处理，所有构件的尺寸比例都参照110kV输电铁塔的通用设计参数做了等比例缩放，保证模型的结构合理性与工程参考价值。整体模型采用自下而上的建模思路，先完成单根角钢、节点板等基础零件的建模，再通过装配体环境下的空间配合完成整体组装，每一个连接节点的节点板、螺栓孔位都做了细节还原，能够清晰展示输电铁塔的桁架受力传递路径，可用于电力设施科普、结构教学演示、电工接线作业模拟等场景，模型装配逻辑清晰，所有特征参数保留完整，可根据不同电压等级的设计需求调整塔高、横担长度、杆件规格等参数，具备较强的可编辑性与工程实用性。
