V型八缸内燃发动机整机结构设计方案

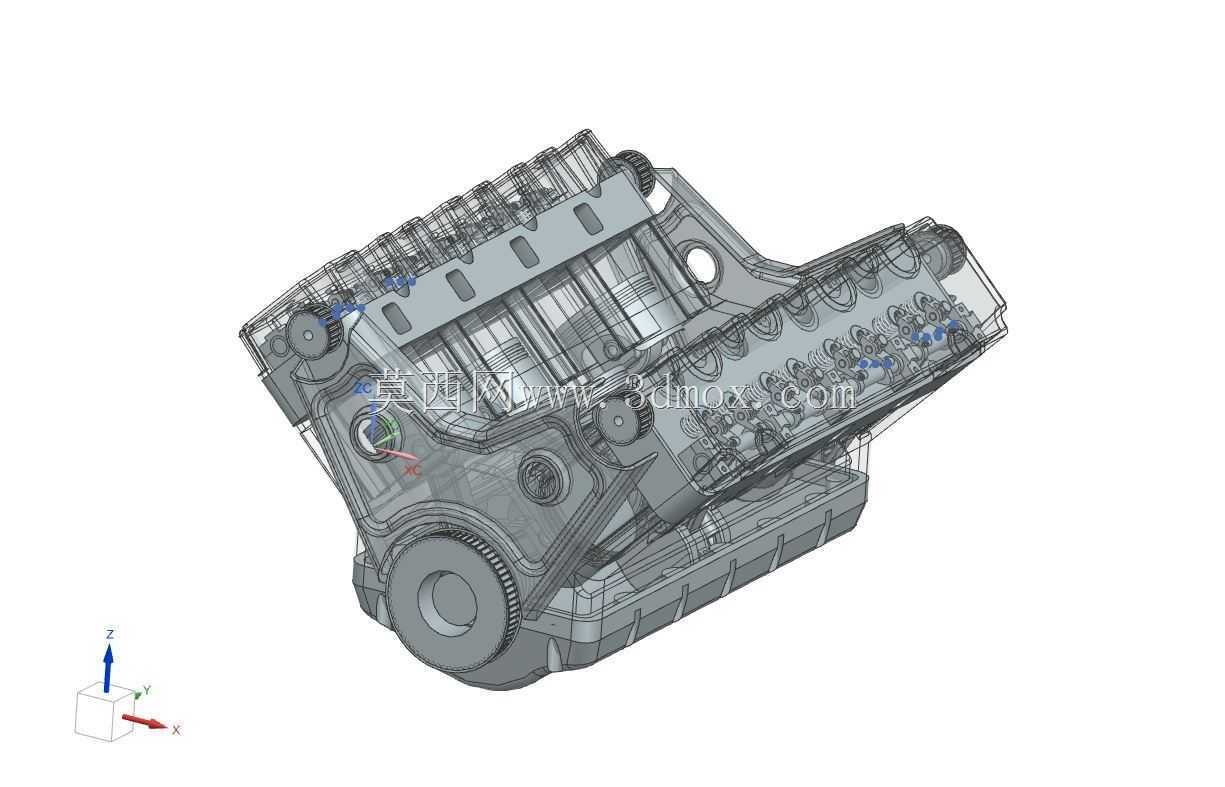

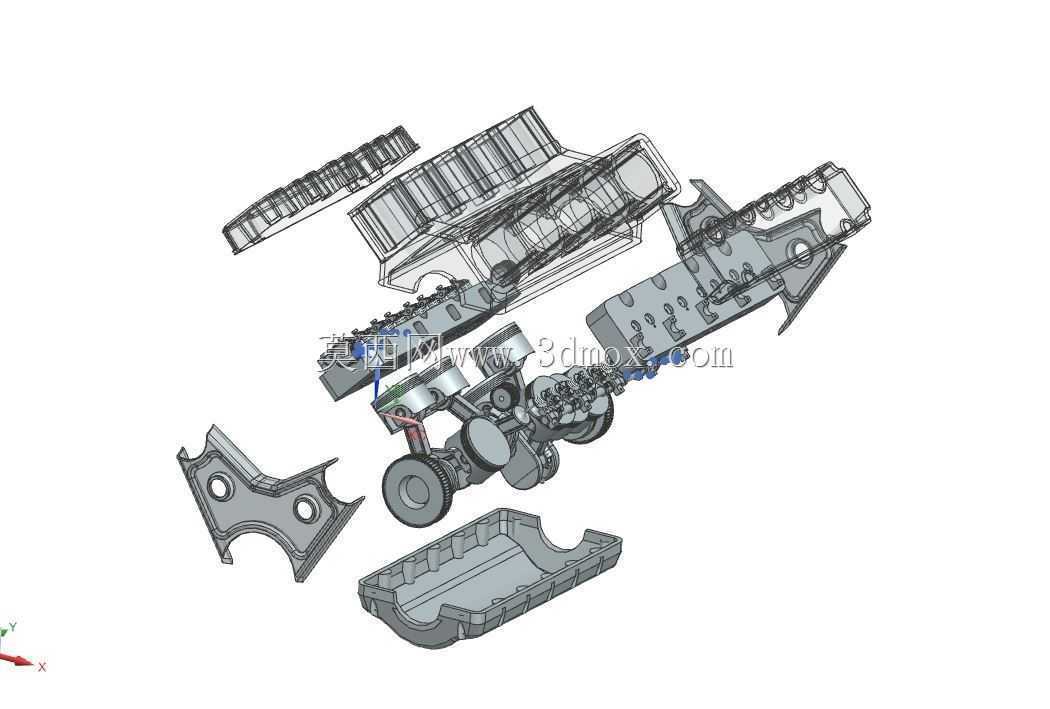

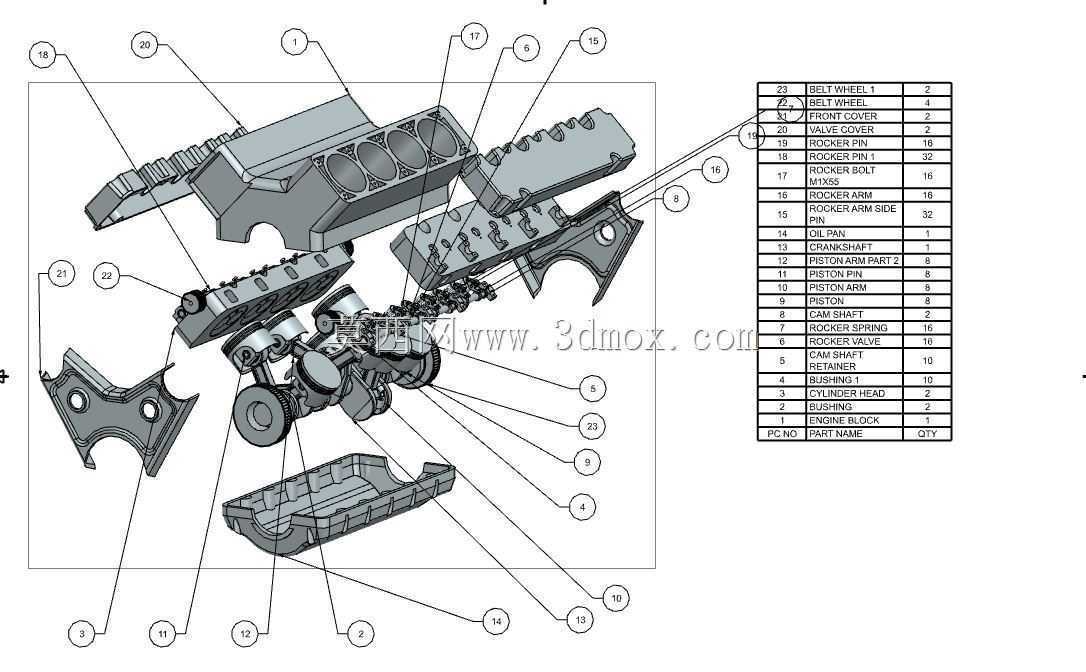

　　这款V8动力单元的三维结构，完整还原了大排量往复式内燃机的核心装配关系，建模过程中优先考虑了实车搭载时的安装边界约束，两侧缸体呈90度夹角排布，既平衡了一阶往复惯性力，也将整机横向宽度控制在乘用车机舱的适配范围内，同时预留了与变速箱壳体对接的定位止口、悬置安装点的位置公差带，可直接用于动力总成搭载的干涉校核工作。从实际应用场景来看，这类大排量V型动力单元多用于高性能乘用车辆、大马力轻型船舶以及固定式工业发电机组，不同场景下的外围附件布局会有差异，但核心的缸体-曲柄连杆-配气机构的主体结构保持一致，建模时将核心运动部件单独做了装配层级划分，方便后续根据不同使用场景调整外围附件的安装位置。结构设计上，

　　两侧缸盖的进排气道走向做了等比例还原，每缸四气门的配气结构配合顶置凸轮轴的布置，能够保证高转速区间的进排气效率，曲轴的平衡块配重经过结构优化，抵消V型夹角带来的二阶振动影响，缸体下部的油底壳轮廓做了避让设计，避免车辆行驶过程中与前桥副车架、转向拉杆产生运动干涉。建模过程中特意保留了各部件之间的装配间隙，比如活塞与缸壁的配合间隙、曲轴轴瓦的安装余量、气门与座圈的密封带宽度，都按照实际工程设计的公差范围做了预留，方便结构工程师直接调取模型做运动仿真，验证活塞行程中与气门的避让关系、曲轴运转时的动平衡参数。整机的外部接口也做了完整呈现，包括冷却系统的进出水口、润滑系统的主油道开口、进排气歧管的安装法兰、启动电机与飞轮壳的对接位置，

　　能够覆盖从概念设计阶段的机舱布局校核，到详细设计阶段的部件干涉检查全流程需求，对于刚接触动力总成设计的工程师来说，也可以通过拆解模型层级，直观理解V型发动机的动力传递路径、各系统的布局逻辑，避免在实际设计中出现安装位冲突、运动件干涉等常见问题。油底壳的储油容积、缸体内部的冷却水道走向也在模型中做了体现，可用于初步的热管理仿真、润滑系统油路走向验证，减少后续样机试制阶段的修改次数。
