立式带座双出轴滑动轴承三维结构设计

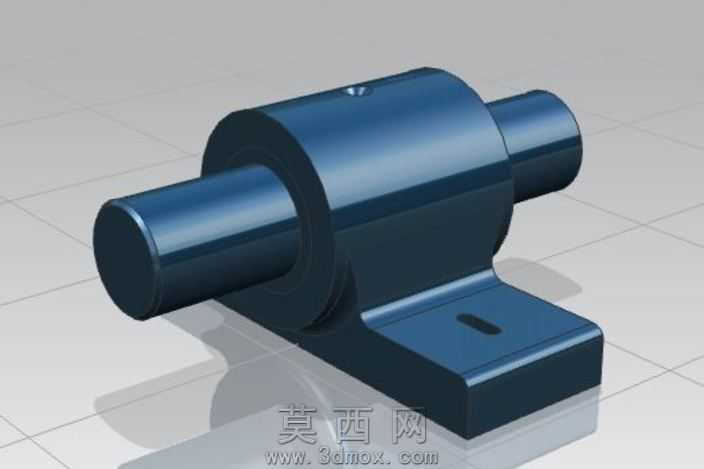

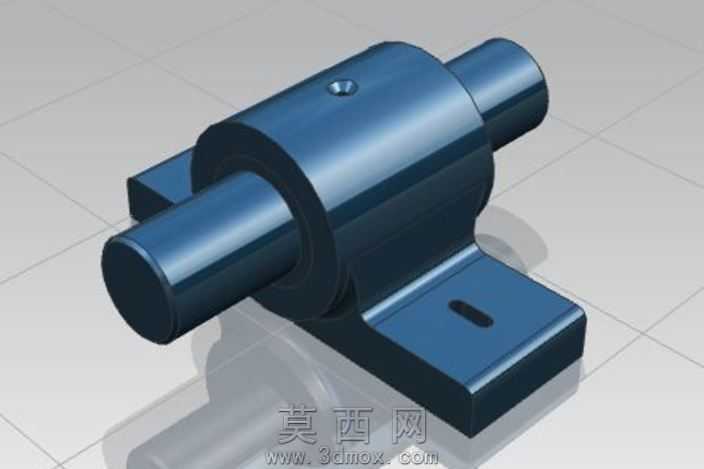

本作品为立式带座双出轴滑动轴承的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先分别完成轴承座基体、轴套、贯穿轴、注油孔螺塞、安装底座等独立零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各零件间的同轴度、配合间隙符合机械设计规范要求。建模阶段对轴承座的安装底座做了细节优化，底座上的长圆形安装孔采用拉伸切除命令完成，孔位边缘做了微小倒角处理，避免实际安装时应力集中；轴承主体的筒体部分采用回转特征生成，外表面做了圆滑过渡处理，筒体顶部的注油孔位置精准定位，配套的螺塞模型做了顶部一字槽的细节刻画，还原真实零件的结构特征。贯穿的双出轴采用等直径回转体建模，轴端做了标准倒角处理，轴与轴套的配合面按照间隙配合的参数设置装配约束，还原滑动轴承的实际配合状态。材质与渲染阶段，为整体模型赋予深蓝色金属烤漆材质，调整材质的粗糙度、反光度参数，模拟工业五金件的哑光金属质感，场景内添加柔和的环境光与定向补光，开启软阴影效果，让模型的结构轮廓、边角细节清晰呈现，底座下方添加半透明倒影效果，提升渲染图的真实感。设计思路上，这款轴承属于通用支撑类五金配件，主要用于低转速、中等载荷的传动轴支撑场景，立式带座的结构设计可以直接通过螺栓穿过底座安装孔完成固定，无需额外设计安装支架，双出轴的结构可以同时在轴的两端安装传动轮、联轴器等部件，适配多种传动布局需求；建模过程中严格遵循机械设计的尺寸规范，各部分壁厚、安装孔间距、轴径与筒体的比例都参考通用滑动轴承的标准参数设置，确保模型可以直接用于装配验证、结构演示、教学参考等场景，模型的所有特征都保留了参数化建模的可编辑属性，后续可以根据实际使用需求调整轴径、底座安装尺寸、整体高度等参数，快速衍生出不同规格的同类型轴承模型。
