Amarok三夹V2金属夹具结构设计

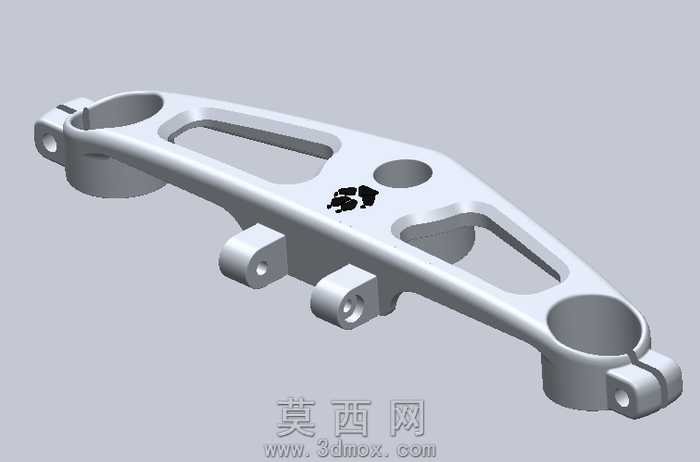

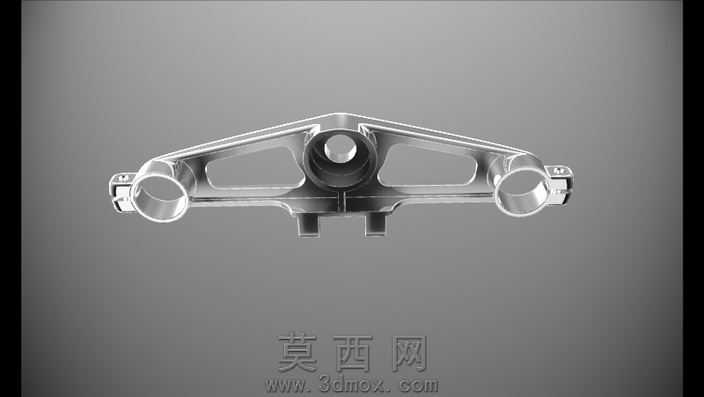

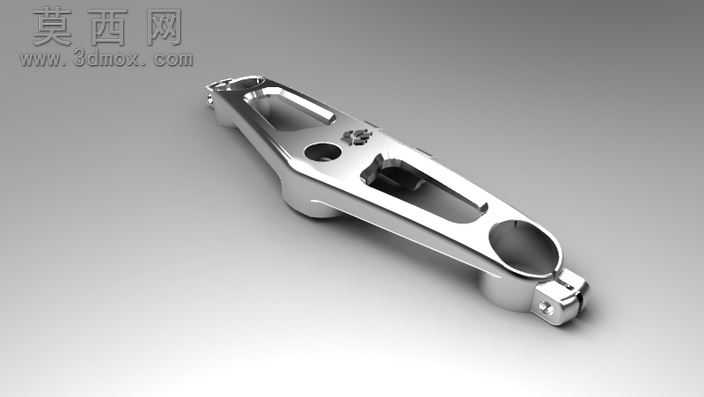

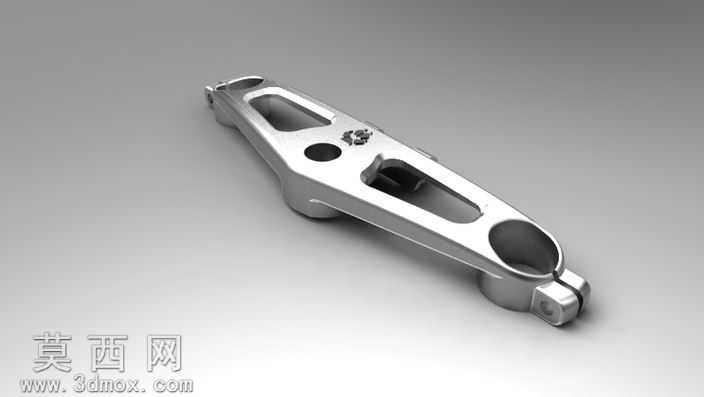

本作品为Amarok三夹V2版本的三维结构设计，建模过程中以实际工装夹紧功能需求为核心出发点，先通过草图绘制勾勒出整体长条形的主体轮廓，精准定位各个安装孔位、镂空减重区域以及端部铰接夹紧结构的位置，再通过拉伸、切除、放样、倒角等三维建模特征逐步构建出完整的实体结构。建模阶段对主体上的两处圆形镂空、长条形减重槽做了等壁厚处理，既保证整体结构强度，又合理控制零件整体重量，最终成品大体重量控制在610.3克，兼顾轻量化与结构刚性的平衡。材质设置上选用抛光金属材质，模拟高强度合金钢材经过精磨抛光后的表面质感，渲染阶段调整环境光反射参数，还原金属表面细腻的高光反射与明暗过渡效果，清晰呈现零件表面的曲面过渡、棱边倒角以及铰接位置的装配间隙细节。结构设计上，主体一端设置铰接式夹紧卡口，配合中部的调节结构可实现稳定的夹紧固定功能，主体上分布的多个安装孔可适配不同的安装固定场景，镂空区域的设计在不降低结构抗弯强度的前提下减少了材料用量，降低零件自身重量。设计过程中反复校核了各个受力位置的壁厚，对棱边位置做了统一的圆角倒角处理，避免应力集中问题，同时兼顾零件加工时的工艺可行性，铰接位置的轴孔配合间隙按照常规机械加工公差设置，保证装配后夹紧动作顺畅无卡滞。整体造型遵循人体工学与实用功能结合的思路，长条形主体握持受力均匀，端部夹紧结构咬合紧密，表面抛光处理不仅提升外观质感，也能降低使用过程中的污渍附着，便于日常清洁维护。渲染输出时采用柔和的影棚布光，从多个角度打光凸显金属零件的立体感与结构细节，完整呈现零件的整体形态与各个局部结构特征，直观展现该三夹的结构设计特点与功能形态。
