户外水平安装高压隔离开关结构设计

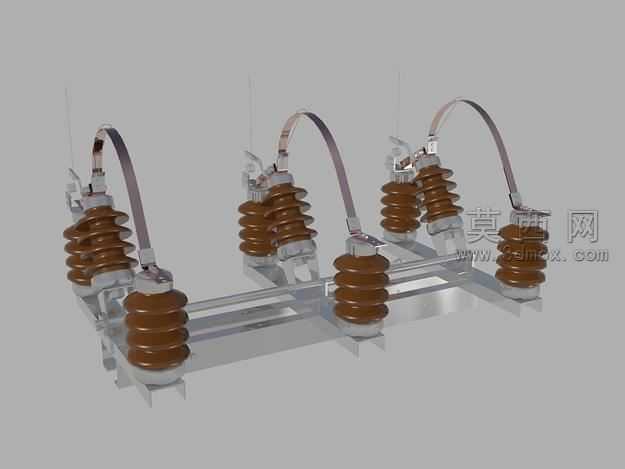

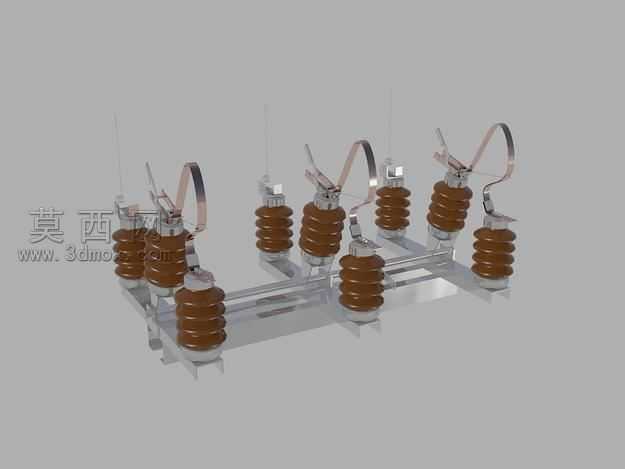

本模型为户外水平安装的高压隔离开关三维设计成果，建模过程严格遵循户外高压配电设备的实际结构比例与安装规范，完整还原了产品的核心功能结构。建模阶段采用参数化设计思路，先搭建整体安装底架的基准框架，底架采用镀锌金属材质的结构设计，预留对应安装孔位以适配户外水平安装的固定需求，保证整体结构的安装稳定性。随后依次完成三相独立绝缘支柱、导电闸刀、动触头、静触头、连接金具以及操作联动结构的建模，每一处结构的尺寸比例均参考实际ROS9-20型隔离开关的参数设定，确保各部件的装配关系完全符合实际产品的装配逻辑，无干涉错位问题。材质渲染阶段针对不同部件的实际材质属性进行参数调整，绝缘瓷瓶部分采用棕褐色陶瓷材质，还原瓷件表面的釉面质感与多层伞裙结构，伞裙的弧度、间距均按照户外防污闪的设计要求制作，可有效提升雨天、雾天的绝缘性能；金属导电部分采用亮面金属材质模拟铜质导电件的质感，表面做轻微的氧化质感处理以贴近户外长期使用的真实状态；安装底架与连接金具采用哑光镀锌金属材质，还原金属构件的防腐处理质感，整体渲染效果真实还原产品的外观特征。结构设计上重点考虑户外使用的环境适配性，三相闸刀的联动结构可实现同步分合闸操作，断开连接时可形成明显的绝缘断开点，满足高压线路检修时的安全隔离需求，水平安装的结构布局可降低户外风阻、积雪等环境因素对设备运行的影响，各绝缘支柱的排布间距符合高压电气安全距离要求，可有效避免相间闪络问题。整体模型完整呈现了户外高压隔离开关的结构细节，可用于配电设备结构展示、安装模拟、教学演示等场景。
