钣金交叉折断浅槽托盘结构设计

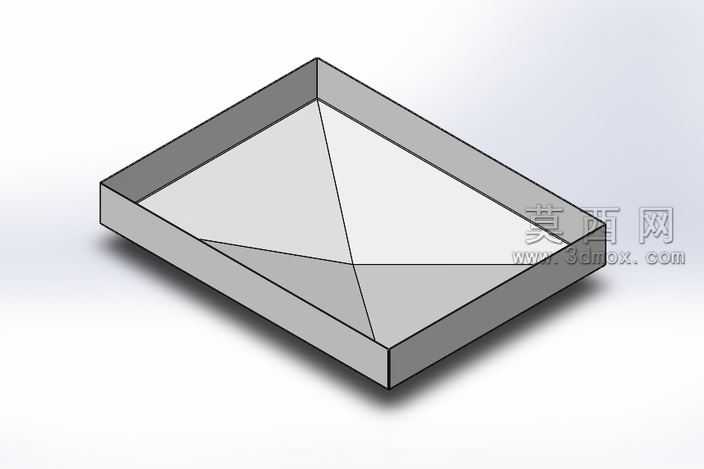

本作品为钣金类浅槽托盘结构，采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工工艺规范，从基础草图绘制开始，先绘制托盘外轮廓的闭合草图，通过基体法兰特征生成托盘的基础底板，设定统一的钣金壁厚参数，保证整体结构的壁厚均匀一致，适配常规钣金冲压、折弯的加工要求。随后通过边线法兰特征生成托盘四周的围边结构，精准控制法兰的高度、折弯半径以及折弯释放槽的参数，避免折弯加工时出现材料撕裂、起皱等工艺缺陷，围边与底板的衔接处做了微小的圆角过渡处理，既提升了结构的力学强度，也去除了尖锐边角提升使用安全性。核心的交叉折断结构是本设计的重点，在托盘底板表面通过绘制交叉的直线草图，采用钣金模块中的交叉折断特征生成浅压痕结构，该结构无需对板材做裁切处理，仅通过压型形成浅槽，能够在不额外增加板材厚度、不提升整体重量的前提下，大幅提升平板底板的抗变形能力，避免托盘在承载物料时出现底板中部下凹、翘曲的问题，同时交叉的压痕也能对放置在托盘内的小件物料起到一定的防滑限位作用。材质设定方面选用常规冷轧钢板作为基础材质，渲染时赋予哑光浅灰色的喷塑表面质感，围边的侧面做了稍深的灰度处理来强化结构的立体感，渲染过程采用柔和的环境光搭配定向主光源，清晰呈现出交叉折断浅槽的结构细节、折弯处的工艺特征以及整体的方正轮廓，结构上整体为无额外拼接的一体钣金成型设计，所有折弯角度均为90度，交叉压痕的深度控制在板材厚度的三分之一以内，既保证加强效果，也不会导致板材出现压穿、断裂的问题，设计思路围绕轻量化、易加工、高结构强度的钣金件需求展开，在保证托盘围边挡料、底板承载的基础功能前提下，通过交叉折断的工艺特征优化平板的结构强度，减少加强筋的额外焊接或铆接工序，降低加工成本，同时一体成型的结构也更便于后续的表面处理与清洁维护，适配工业生产中轻型物料周转、工位零件存放等多种使用场景。
