气力式红枣收获清选分选设备结构

　　这套气力式红枣收获清选分选设备，主要面向红枣采收后的田间转运、集中收料与初级清杂作业场景，适用于连片枣园采收后地头处理、合作社果品初加工车间进料分选，以及中小型红枣加工产线的前置除杂工位。设备核心工作逻辑依托离心式风机产生稳定负压气流，将落地或采收后混入枝叶、沙土、碎果的红枣物料通过吸料管路吸入主机分选腔内部，利用红枣完整果粒与轻质杂质、重质杂物之间悬浮速度的显著差异完成风选分离：符合采收标准的红枣果粒在气流场中受重力与曳力共同作用，沉降轨迹稳定，经由排枣闭风器连续密闭排出，完成果料收集；枝叶、地膜、碎枣皮、扬尘等轻质杂物随气流进入排杂闭风器通道，被分离排出至杂料收集端；大颗粒土块、石砾等重质杂质则在分选腔下部沉降段脱离气流，沉积至集杂工位定期清理。整套风路采用全密闭腔体设计，所有果料、杂物排出口均配置闭风器锁气，在连续排料的同时阻断外界空气窜入风路，既可以维持分选腔内部负压场稳定，避免气流短路导致分选精度下降，也能彻底防止轻质杂物、扬尘被吸入风机叶轮腔，减少叶轮磨损、动平衡失衡故障，延长风机维护周期。

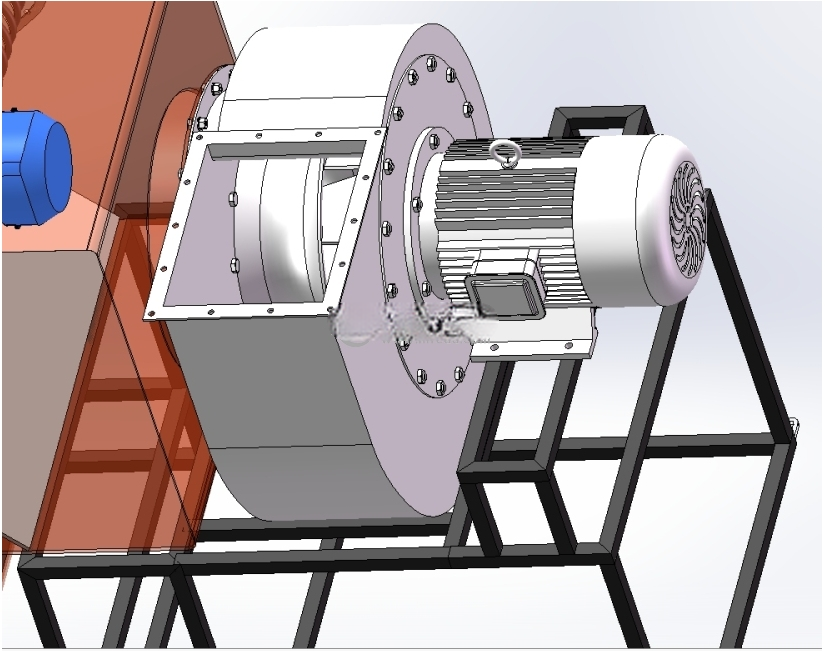

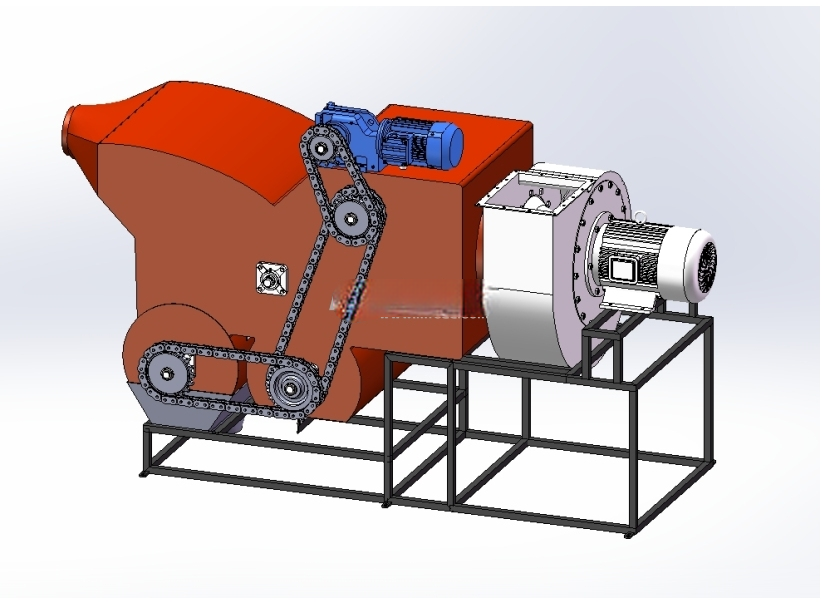

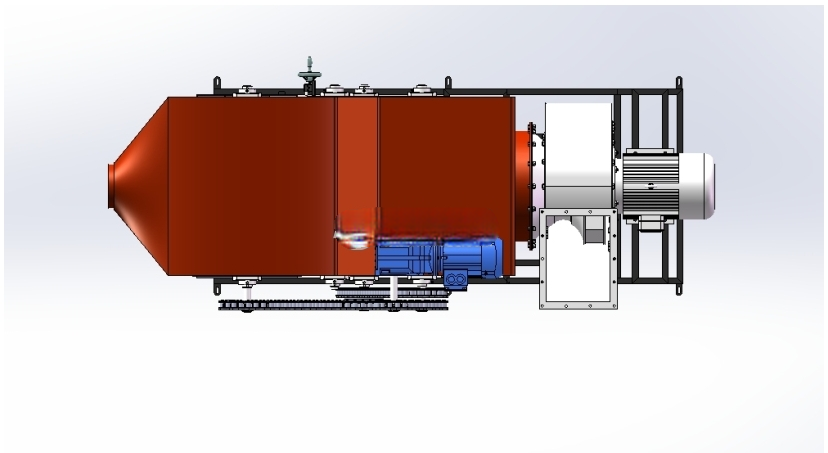

　　从结构设计思路来看，设备整体采用撬装式集成框架布局，所有功能部件全部预装在同一型钢焊接底架上：主机分选腔体为卧式锥筒过渡结构，进料端采用渐缩锥口对接吸料管路，降低进料风阻，腔体中段设置可调式导流隔板，可根据不同品种红枣的粒径、含水率、悬浮速度参数调整导流角度，适配干枣、鲜枣不同作业工况的分选阈值；腔体侧部依次布置离心风机驱动单元、排枣闭风器、排杂闭风器，风机与腔体之间采用软连接隔振，避免电机运行振动传递至腔体引发焊缝疲劳。底架下部配置可调式支撑脚，可根据作业场地平整度调整整机水平度，也可配套行走轮组件实现田间转场拖拽。外形安装边界方面，整机长度方向覆盖吸料锥口至电机尾端约2.8米，宽度方向包含侧边检修通道约1.3米，整机高度含顶部风路调节手柄约2.1米，安装时需在设备四周预留不小于0.6米的检修空间，用于闭风器拆检、风机叶轮清理、传动带张紧调整；底架安装孔位按标准型钢间距预留，可直接固定在车间水泥基座或转运拖车上。

　　设备的功能配置充分贴合红枣采收的实际作业痛点：进料端锥口可对接不同长度的柔性吸料软管，作业人员可手持吸料端在枣园地面扫吸落枣，无需人工逐颗捡拾，大幅降低采收人工强度；分选腔内部设置阻尼均风板，将风机入口的高速紊流调整为均匀上升的层流风场，避免局部风速过高将合格红枣误吸入杂料通道，也防止局部风速过低导致枝叶无法被气流带走。两套闭风器均采用摆线针轮减速机驱动，叶轮与壳体间隙控制在极小范围，锁风效果稳定，同时叶轮边缘包覆柔性耐磨胶条，既可以避免卡滞挤伤红枣果皮，也能减少壳体磨损。风机驱动电机与闭风器驱动电机分开独立控制，可根据实际作业负载单独调整风机风门开度，在保证分选效果的前提下降低空载能耗。腔体侧面开设快开式检修门，日常清理腔体积存的枣泥、缠绕枝叶时无需拆卸整体管路，打开门体即可直接接触内部导流板与沉降段。传动部位全部设置安全防护罩，外露旋转件无裸露，满足户外作业与车间生产的安全规范。

　　在实际选型适配层面，该结构可根据处理量需求调整腔体容积与风机功率：小体量机型适配散户枣园地头采收，配套小功率离心风机即可满足每小时数吨物料的吸料清选需求；大体量机型可对接自动化采收料斗，直接承接机械采收后的红枣物料，完成连续清选后送入后续清洗、烘干产线。风路设计上充分考虑红枣物料的脆性特性，气流通道所有转角均采用大圆弧过渡，避免果粒在高速气流中撞击尖角造成破皮损伤，降低后续加工的次品率。整机框架采用标准型钢焊接后做防锈涂装，适配户外田间多尘、潮湿的作业环境，所有紧固件均采用镀锌防腐件，长期在扬尘环境下运行也不会出现锈死无法拆卸的问题。三维建模过程中完整还原了内部风腔隔板、闭风器叶轮、风机装配、底架安装孔、检修门铰链等全部细节，结构干涉检查全部完成，可直接用于工程出图、样机试制与作业工况模拟，也可为同类果品气力清选设备的结构改型提供参考，通过调整风场参数与腔体结构，还可拓展适配核桃、杏干等其他干果类物料的采收清选作业。
