山地自行车全避震车架三维结构设计

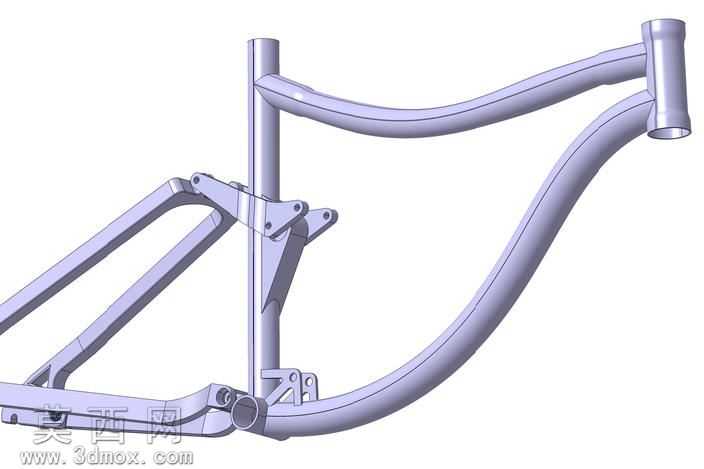

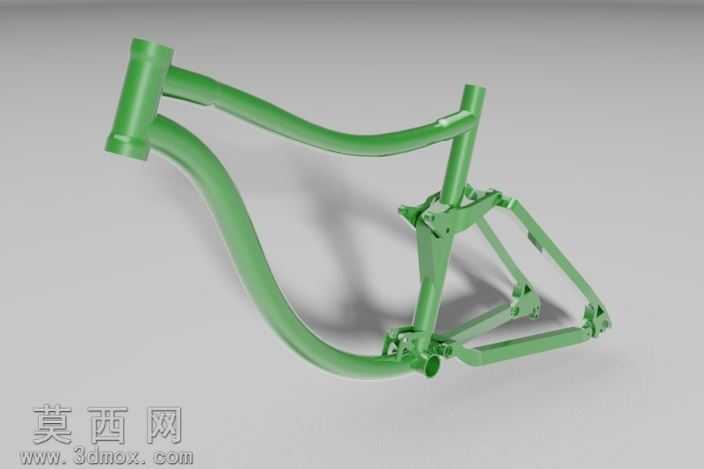

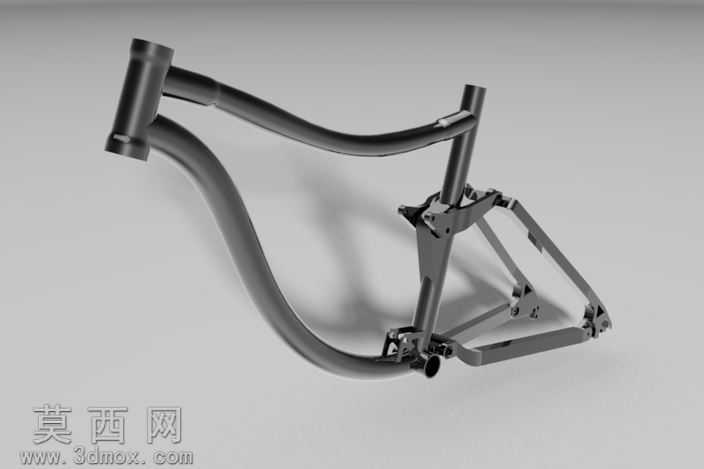

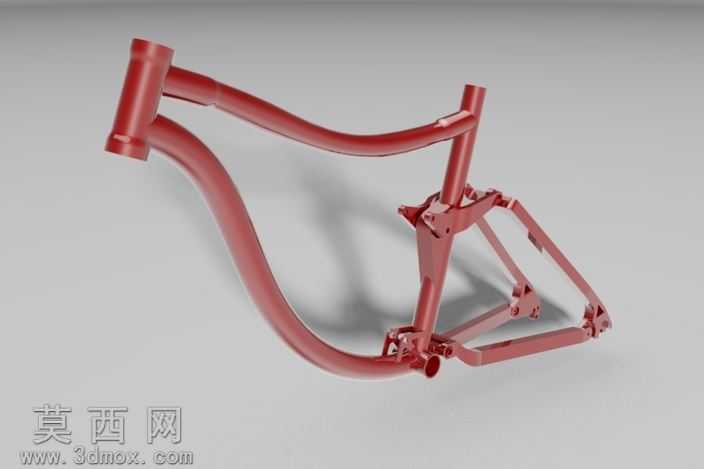

本作品为山地自行车全避震车架的三维结构设计，建模阶段以CAD平台为核心载体，严格遵循山地车车架的工程尺寸逻辑开展构建。建模过程中首先完成车架核心管材的路径草绘，精准把控上管、下管、座管、后上叉、后下叉的曲率走向，既兼顾山地越野场景下的结构强度需求，也匹配全避震车架的运动行程避让要求，所有管材衔接处均做平滑过渡处理，避免应力集中的结构缺陷。后避震连接点位的结构设计是本次建模的核心重点，针对后三角与主车架的铰接位置，单独构建了多组安装凸台与固定孔位，孔位同轴度、安装面平面度均按照机械装配公差标准设置，可匹配主流规格的后避震器安装需求；碟刹安装座、变速走线座、中轴安装位、头管碗组安装位等附属结构，均按照通用山地车配件的适配尺寸完成建模，保证各安装点位的位置精度与结构强度，可直接对接后续的配件装配验证。材质表现上，模型采用淡紫调金属质感渲染，模拟铝合金车架的哑光金属漆面效果，管材表面做均匀的质感处理，焊接衔接位置模拟真实的焊缝过渡形态，还原量产山地车架的工艺细节；渲染阶段采用柔和的均匀布光，清晰呈现车架各管材的曲面走向与结构层次，无过曝或暗部细节丢失问题，可直观展示车架的整体造型与结构布局。设计思路上，本次建模优先保证车架结构尺寸的有效性，所有管径、管长、角度参数均参考成熟山地车架的几何设定，头管角度、座管角度、后下叉长度等核心几何参数均符合山地车的骑行操控需求，虽未开展有限元受力演算，但整体结构比例、管材衔接逻辑均满足常规山地越野的使用强度要求，可作为山地车车架设计的基础参考模型，也可用于后续的结构优化、配件适配、外观改款等二次设计工作，模型结构完整无破面，各部件的层级关系清晰，可直接导入各类三维软件开展后续的编辑调整。
