串联旋翼蝎子构型重载无人机结构

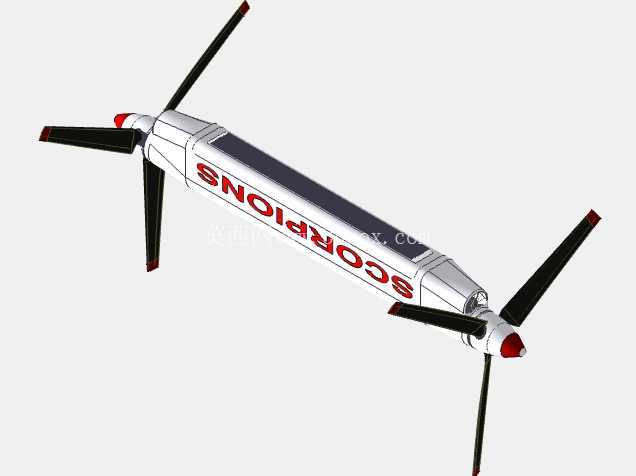

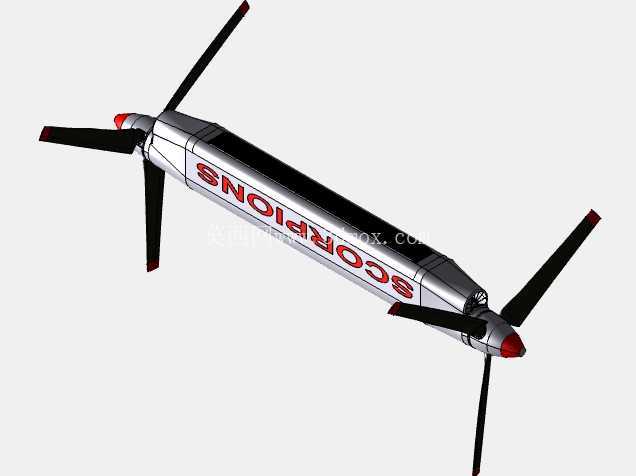

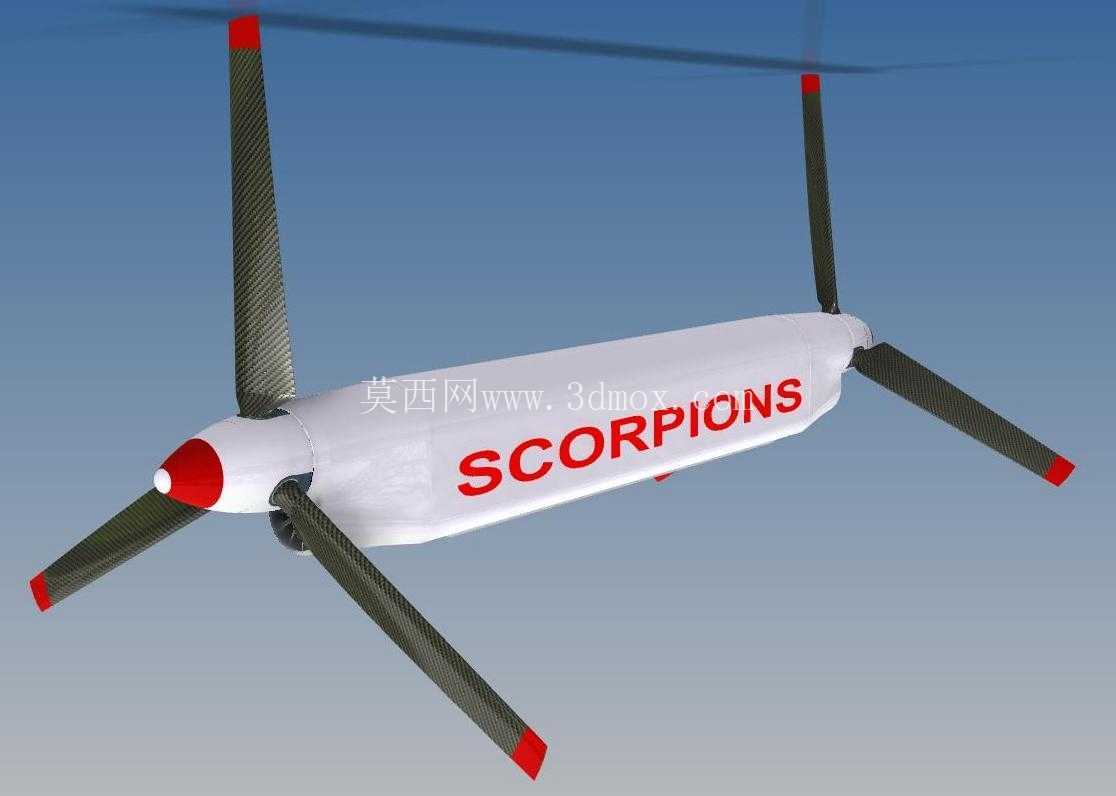

　　该结构围绕大载荷、长航时垂直起降任务展开，采用四组旋翼沿长机身分散布置的串联式总体方案，区别于常规十字形四旋翼，将动力臂沿机身纵向前后延伸，使旋翼旋转平面在机身两侧形成稳定的升力包络。机身主体采用流线型纺锤截面，前部设置红色整流锥，用于降低前飞状态下的迎面阻力，同时为内部电气、控制与冷却部件提供连续安装空间。机身表面预留动力线缆、冷却风道和检修口的布置区域，便于在详细设计阶段划分设备舱、电池舱与飞控舱。

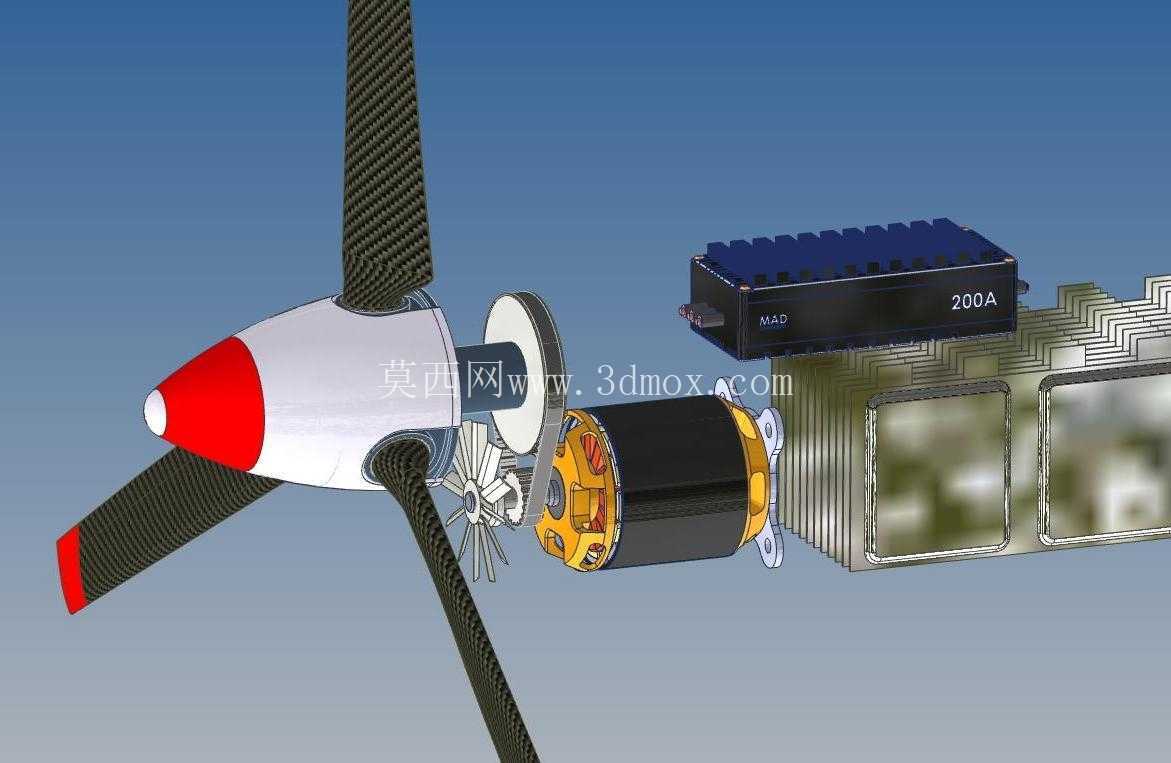

　　动力系统以高转速电动机为核心，单机功率等级按重载任务配置，配合风扇齿带减速传动，将电机高转速输出转换为螺旋桨所需的低转速大扭矩工况。螺旋桨采用大直径定距构型，桨叶根部与桨夹形成明确的安装边界，桨尖设置醒目的红色标识，既便于地面运转时识别危险区域，也可在装配检查中快速判断桨叶朝向。旋翼支撑臂为细长梁式结构，承担升力传递、弯矩平衡和振动隔离任务，臂体与机身连接处需要重点校核螺栓预紧、局部挤压和交变疲劳。

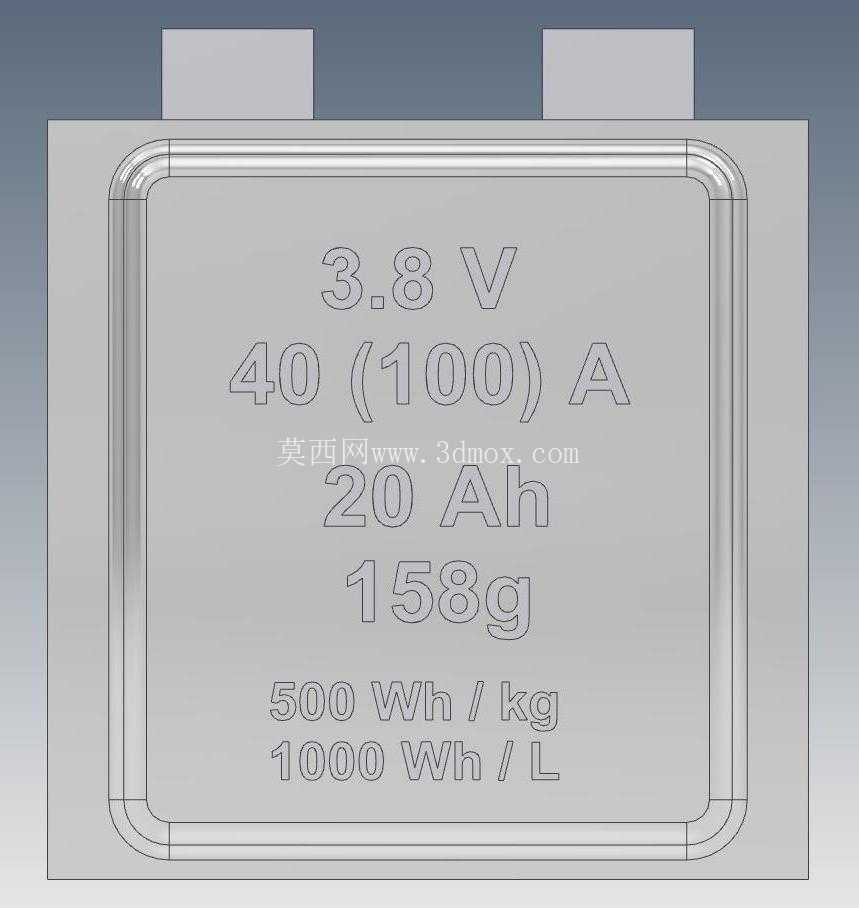

　　飞行控制方面，结构布置为多电调、多电机独立驱动提供了清晰的走线路径。飞控器可安装于机身几何中心附近，使惯性测量单元尽量靠近全机重心，减少姿态解算中的杠杆误差。电池单元采用分散成组思路，沿机身纵向配置多个模组，通过重量配平抵消前后旋翼、传动部件和任务载荷带来的重心偏移。冷却系统利用机身内部风道组织气流，对电机、电调和电池连接部位进行持续散热，避免大功率悬停时热量在封闭舱内积聚。

　　在实际应用中，该类飞行器适合物资转运、应急补给、山区吊运、野外巡检支撑等对垂直起降和载重能力要求较高的场景。由于旋翼间距较大，整机对抗俯仰扰动的力矩臂更长，前后升力分配可通过飞控调参实现姿态稳定；但同时也对机身抗弯刚度提出更高要求，长机身在机动飞行和阵风载荷下会产生明显弯曲变形，建模时需要将臂根接头、机身蒙皮、框肋支撑和动力安装座作为连续传力路径处理。

　　外形设计上，机身长度、旋翼直径和臂展高度共同决定地面停放与运输边界。大直径螺旋桨在拆卸后可单独包装，机身与旋翼臂之间若设置快拆接口，则可缩短野外部署时间；若采用固定连接，则结构刚度更易保证，但运输容器需要容纳完整旋翼包络。安装校核时应关注相邻桨盘的气动干扰、桨尖与机身最小间隙、起落支撑点位置以及地面人员安全距离。

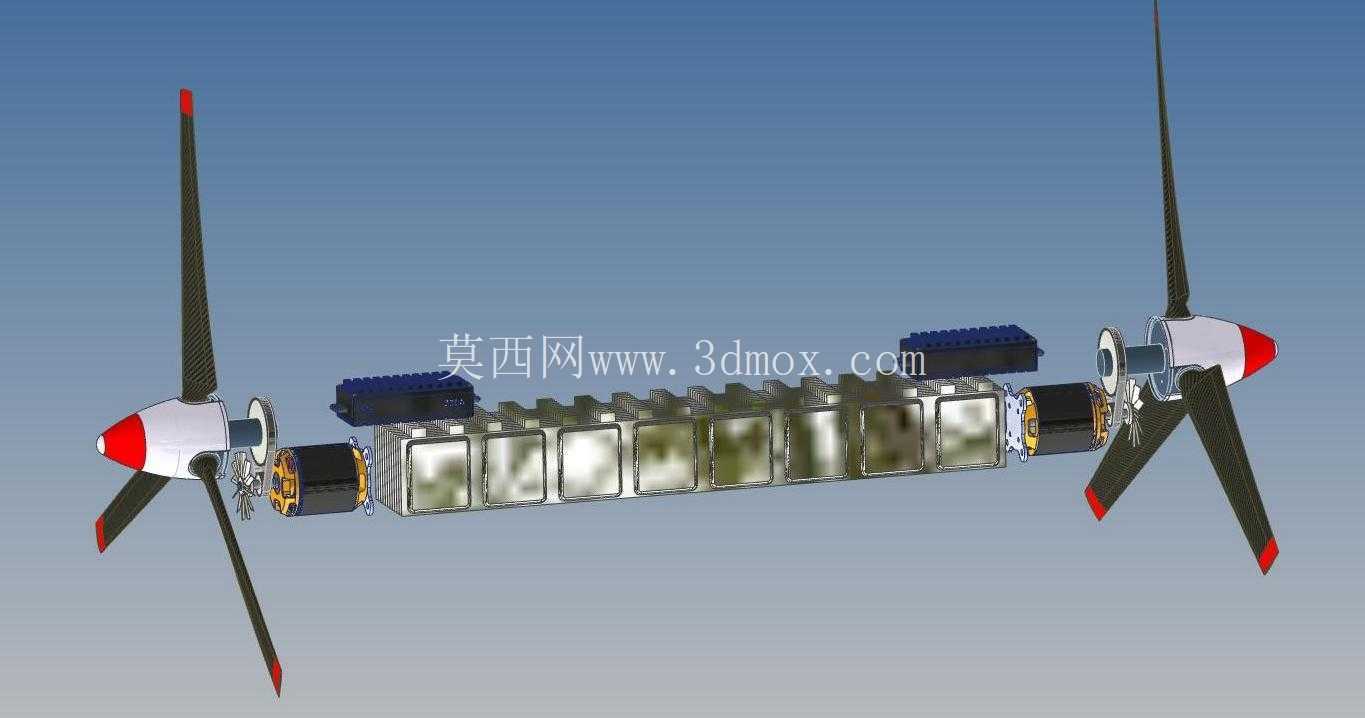

　　三维结构表达中，机身壳体、旋翼臂、电机座、桨夹、螺旋桨和整流锥均按装配关系组织，能够直观呈现动力传递路线和部件干涉情况。对于后续工程深化，可在此基础上补充梁框骨架、蒙皮分块、减振垫、电调安装架、电池滑轨和吊载货钩接口，使概念级总体结构进一步转化为可加工、可维护的重载飞行器方案。
