海军尖兵Spike微型导弹精密结构

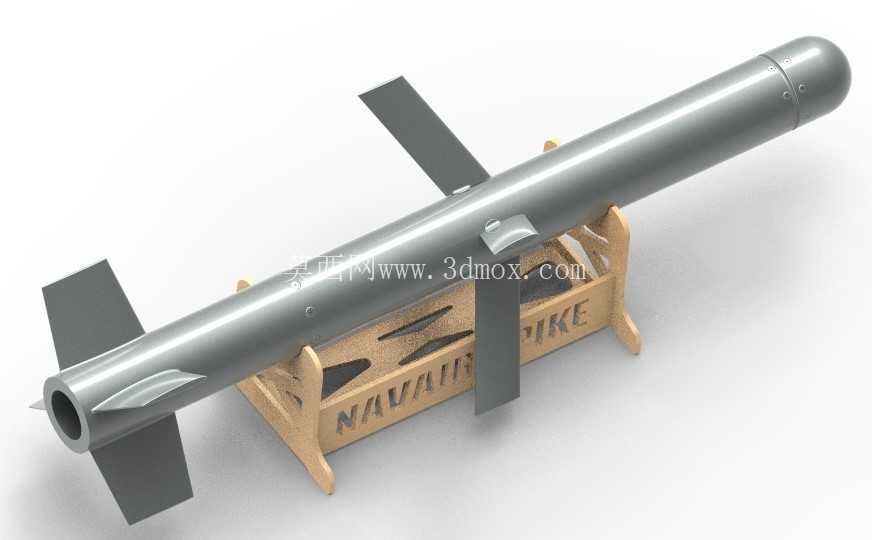

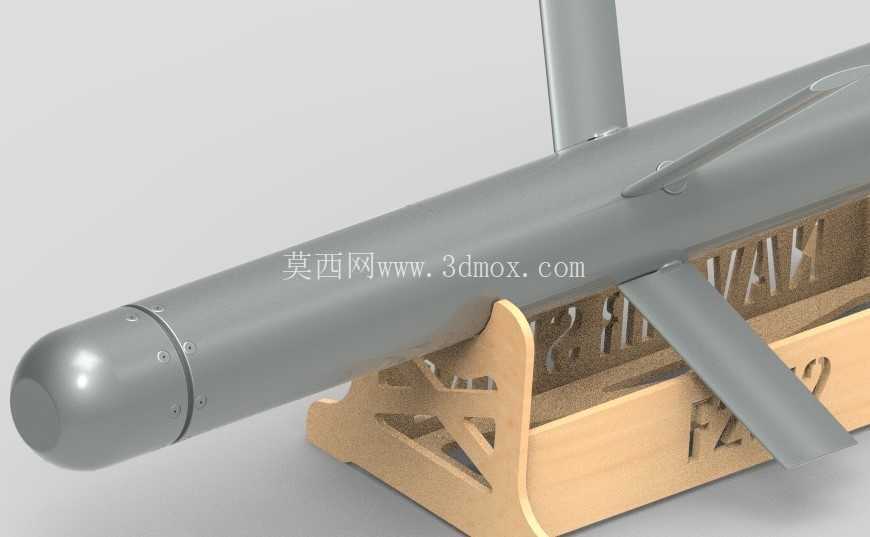

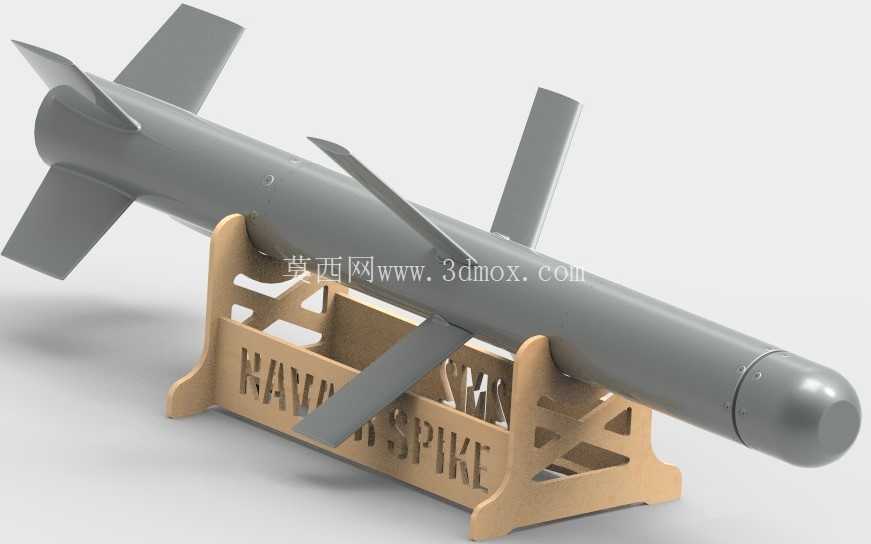

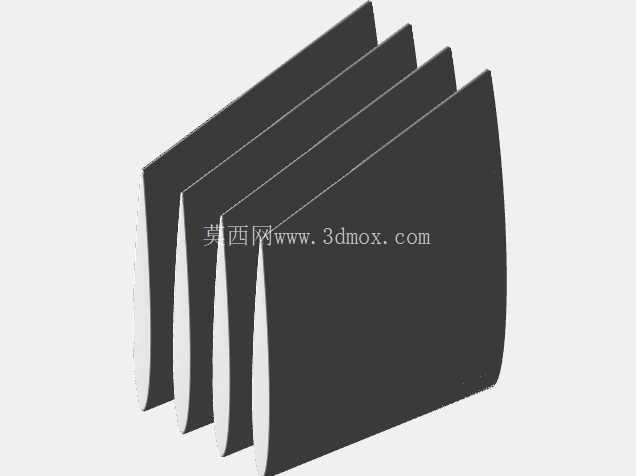

　　这套结构以海军航空系统列装的Spike微型制导弹药为还原对象，整体采用细长旋成体弹身布局，弹体头部为光滑半球形导引头舱段，向后依次衔接制导电子舱、战斗部舱、动力舱与尾部稳定段，全弹沿中心轴线严格回转对称，建模时先以旋转特征生成主体蒙皮，再在各舱段分界处加工环形对接止口，既还原实弹分段装配的工艺逻辑，也保证打印后各舱段可拆分展示内部布局。弹身中部周向均布四片大展弦比平直弹翼，翼面采用薄翼型设计，翼根处设置加厚安装座，与弹身预留的翼槽采用小间隙配合，安装后翼面与弹体轴线保持垂直，四片弹翼的相位角偏差控制在1度以内，避免气动外形不对称。尾部设置四片后掠式稳定尾翼，尾翼后缘与弹体尾端面齐平，翼面后掠角匹配实弹低速飞行的稳定需求，

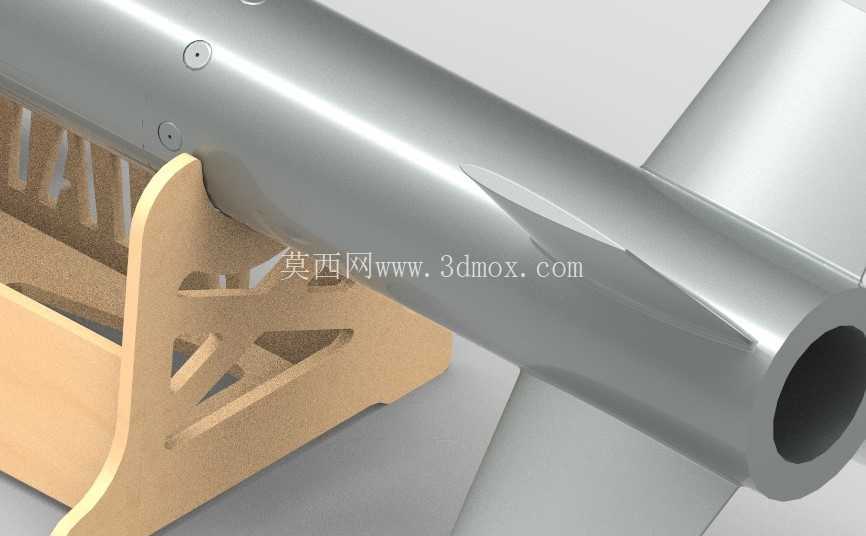

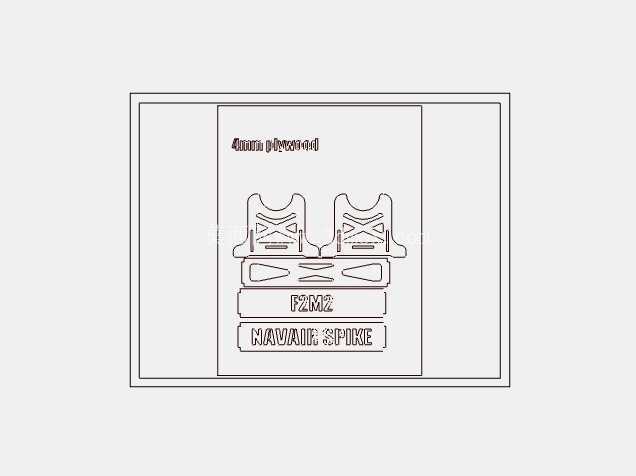

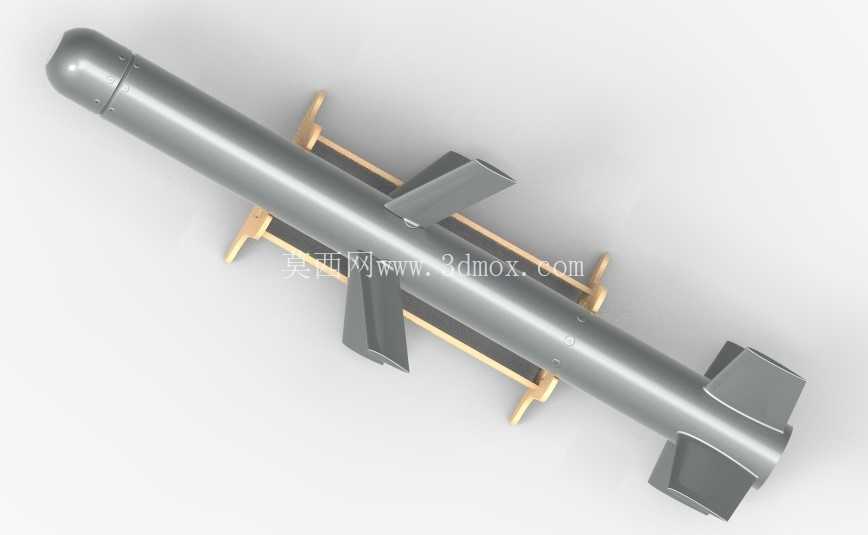

　　尾翼根部同样做圆角过渡，消除打印层间应力集中的薄弱点。配套的陈列支架采用镂空框架式结构，支架顶部开设两处与弹身曲面完全贴合的弧形托槽，托槽内衬接触面做加宽处理，承托弹身时不会出现局部压痕，支架两侧侧板采用桁架式镂空减重，正面侧板切割出Spike字样的镂空标识，既强化展品辨识度，也减少打印耗材用量，支架底部为整幅平底结构，放置在桌面时接触面积充足，不会出现侧翻晃动。从实际应用场景来看，这类微型制导弹药主要配属轻型侦察平台、单兵发射单元与小型无人载具，用于打击轻型装甲车辆、工事火力点与低速低空目标，弹体尺寸紧凑、重量轻，挂载时对载具的负载压力极小，三维还原过程中需要严格控制各翼面的相对位置：中部弹翼提供飞行升力，尾部尾翼保证弹道稳定，

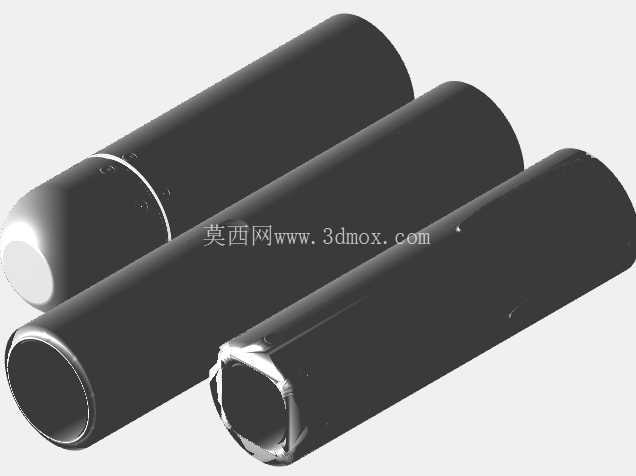

　　头部半球形罩内需预留导引头传感器的安装空间，舱段之间的环形台阶既作为装配定位基准，也模拟实弹的密封连接结构。建模时弹身所有外表面均保持连续光滑曲面，没有突兀的棱角凸起，翼面与弹身的交接处全部做圆角融合，避免应力集中同时降低飞行阻力；支架的托槽弧度经过匹配校核，弹体放置后轴线处于水平状态，重心落在两处托槽的支撑区间之内，摆放状态稳定。整套结构拆分后可分别打印弹身、四片主弹翼、四片尾翼与支架组件，弹翼与弹体的对接位置设计有定位小凸台，装配时无需额外粘接对位即可保证翼面角度准确，支架的镂空结构在打印时无需添加大量支撑，侧板的文字镂空区域自带桥接结构，打印完成后去除支撑即可得到完整标识。对于航空装备结构学习者而言，

　　这套模型可以直观展示微型导弹的总体气动布局：旋成体弹身降低飞行阻力，周向对称翼面保证全向气动稳定性，分段式舱体设计兼顾制导、毁伤与动力模块的排布需求；陈列支架的设计则兼顾展品防护与展示效果，弧形托槽避免硬质接触划伤弹体表面，桁架式框架既保证支撑刚度，又不会遮挡弹体的翼面结构，整体结构既符合军工装备的工程设计逻辑，也适配桌面展示、航空科普教学、装备结构推演等场景，建模过程中所有配合面均预留合理装配间隙，曲面过渡连续，特征拆分符合 additive 制造的工艺特点，无需复杂后处理即可完成整弹组装陈列。
