格里芬电动螺旋桨推进发电装置

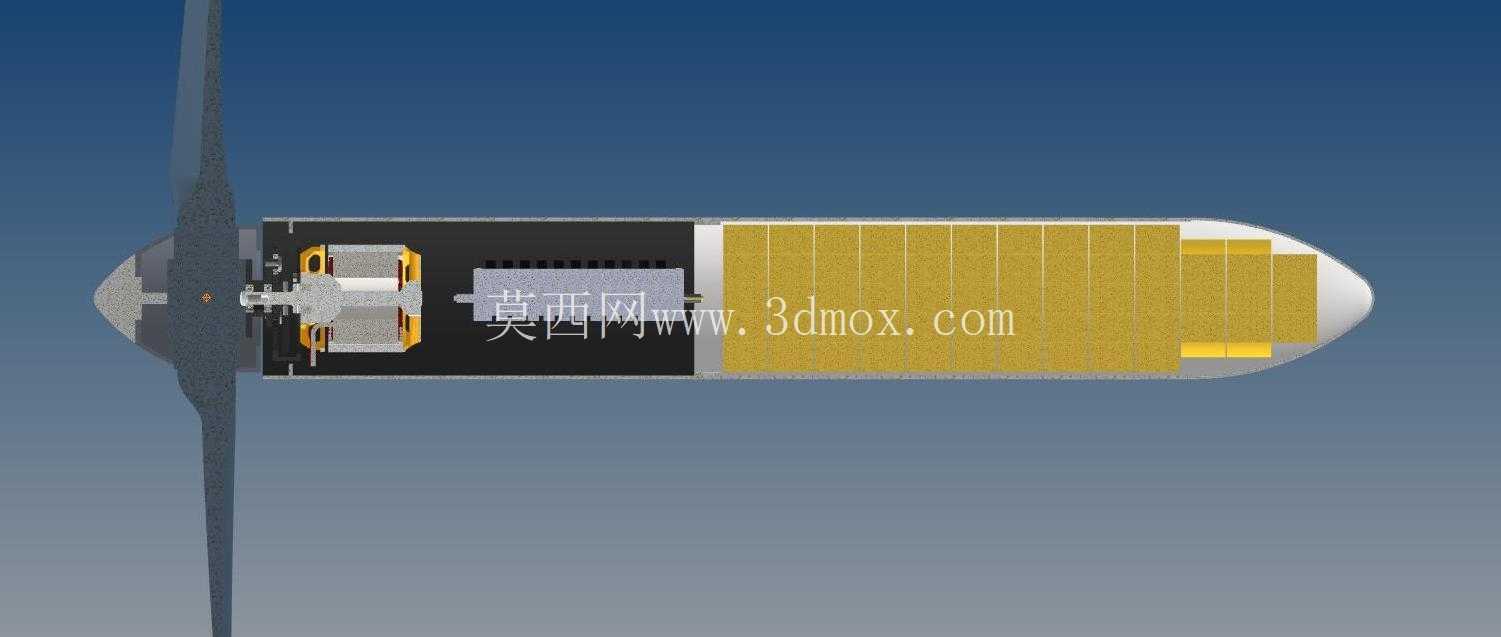

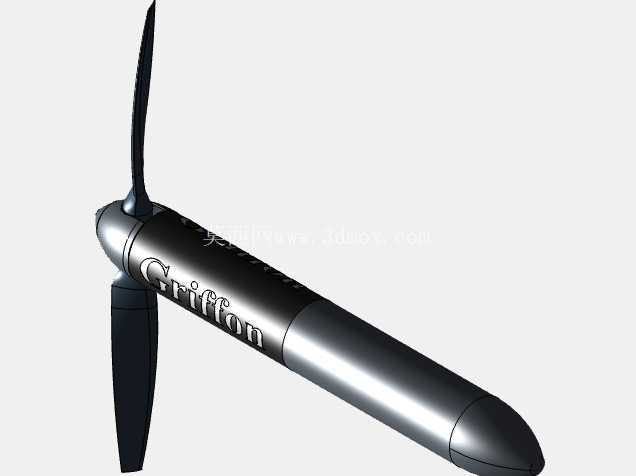

　　这套格里芬推进装置的三维结构，面向小型电动飞行器、试验型动力平台以及混合动力验证场景展开。整机采用长筒形主机身与前置双叶螺旋桨的布局，筒体内部沿轴向依次布置驱动电机、行星齿轮减速单元、电池模组和功率控制器，外部轮廓尽量保持流线封闭，以降低飞行或地面牵引试验中的迎风阻力。

　　从实际用途看，该装置并不只是一个外观展示件，而是围绕高转速电机输出、减速增扭、螺旋桨拉力生成和能源供给形成的完整动力链。电机端采用高转速方案，输出转速可达每分钟一万七千转级别，经过行星齿轮箱减速后，螺旋桨工作转速落在每分钟四千二百余转附近。这样的转速匹配能够兼顾电机体积、齿轮传动效率与螺旋桨叶尖速度限制，避免叶尖速度过高带来的噪声和效率恶化。

　　螺旋桨部分采用两叶大直径设计，桨叶直径约八百七十毫米，桨距具备可调特征。对结构设计人员而言，桨距可调意味着桨毂内部需要预留变距机构、限位结构以及传动或控制接口；在三维建模时，不能只建立桨叶曲面，还要把桨根连接、桨毂罩、轴线对中关系和旋转包络一并考虑。桨叶旋转时形成的圆盘直径接近九百毫米，因此整机安装到机身或试验台架时，前后方向要保证桨尖与支架、护罩、传感器线缆之间留有足够安全间隙，侧向也应避免地面反射和台架立柱进入滑流区域。

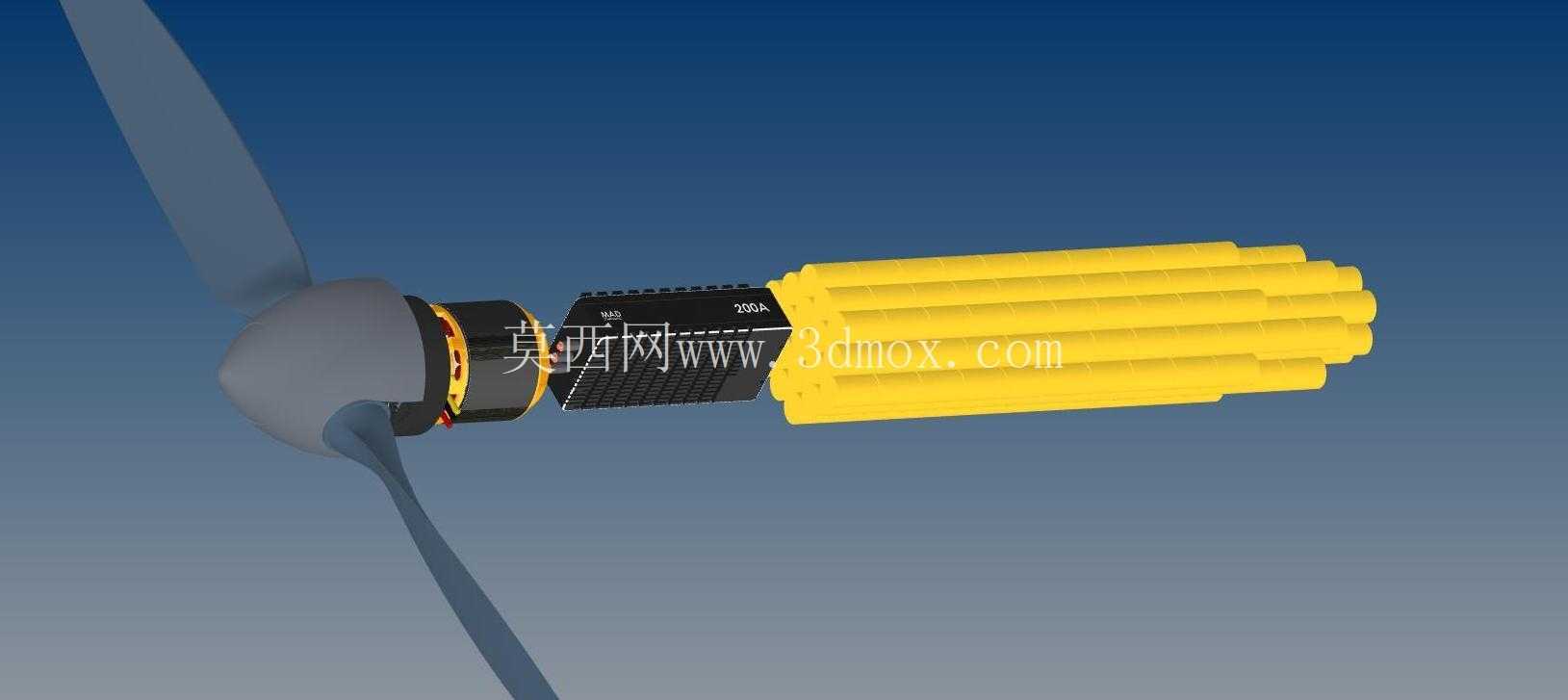

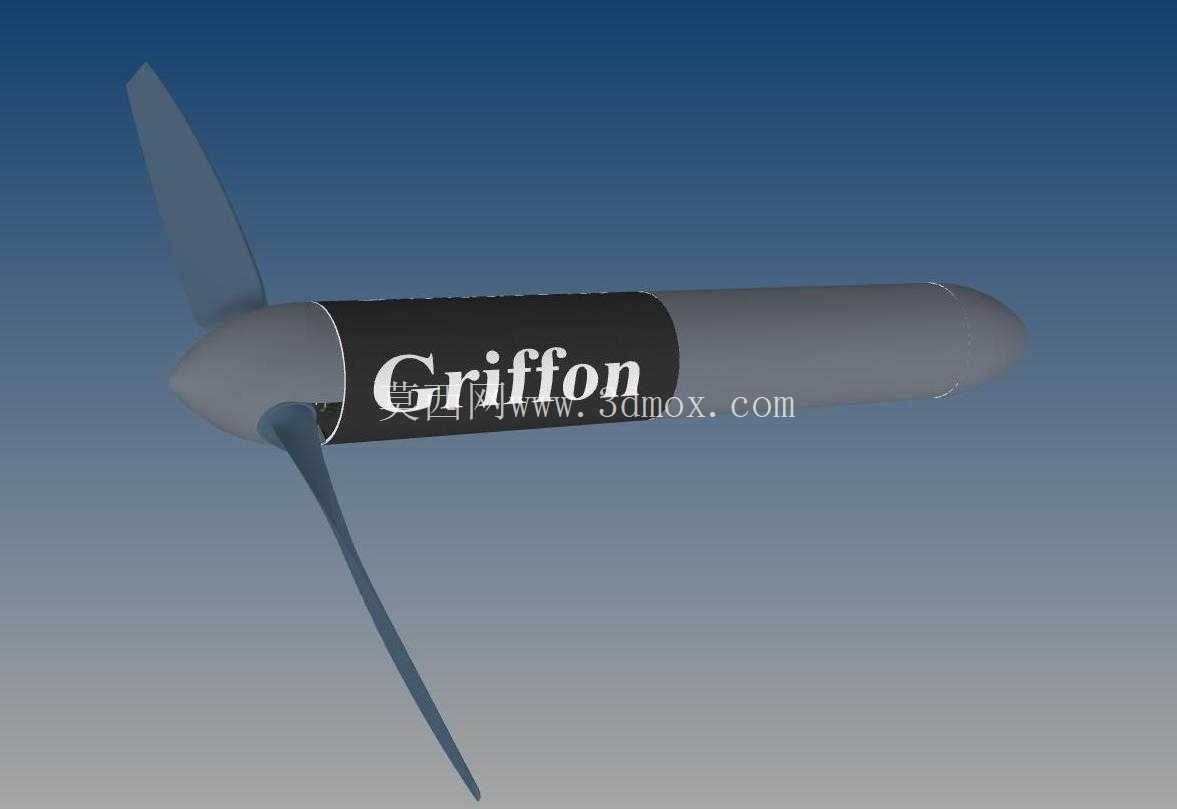

　　筒体中段的黑色标识区域对应主机身外壳，内部可容纳多组电池。方案中给出的电池配置为二百二十五块LPC22300电芯，控制器额定电流按二百安培量级考虑。工程布置时，电芯不能简单按数量堆叠，需要按模组重量、重心位置、散热通道、维护拆卸顺序和接线空间进行分区。电池质量较大，若全部集中在筒体尾部，会使整机重心后移；若过度靠前，又会影响螺旋桨和减速箱的载荷分布。较合理的做法是将电池模组围绕筒体轴线对称布置，并在电机、齿轮箱和控制器之间保留检修分段。

　　行星齿轮箱位于电机与螺旋桨之间，是该动力装置的关键机械部件。高转速小扭矩输入经过内齿圈、行星轮和太阳轮组成的减速机构后，变为低转速大扭矩输出。建模时需要重点控制齿轮模数、齿宽、中心距、轴承支承跨距和输出轴同轴度。由于螺旋桨推力会通过桨毂、输出轴和轴承传递到主机身，齿轮箱壳体不能只按扭矩载荷设计，还要承受轴向推力、弯曲力矩以及起飞、着陆或异常振动下的冲击载荷。

　　筒体尾部采用圆滑收束外形，前端则布置整流锥和桨毂罩，使来流能够平顺过渡到桨盘区域。外壳分段面应尽量避开主要承力焊缝或螺栓密集区，端框与纵向承力梁之间需要形成闭合传力路径。若用于飞行器验证，筒体上还应预留电机相线、传感器线束、冷却风道和维护口盖位置；若用于地面台架，则可在筒体下方增加安装支座，但支座不能干涉电池抽拉和齿轮箱维护。

　　该装置估算连续推力约三十二千克力量级，适合小型电动飞机、无人机动力验证或分布式推进试验。选型时应注意，推力数据与桨距、转速、空气密度和电池放电能力直接相关，不能脱离螺旋桨效率曲线单独使用。结构校核方面，需要分别完成桨叶离心载荷、桨毂交变弯矩、齿轮接触强度、轴承寿命、筒体屈曲稳定性和电池架惯性载荷分析。三维模型中各部件的装配关系也应服务于这些工程目标：旋转件保留真实轴线，紧固件体现安装方向，线束和控制器按维护空间布置，外壳分段体现可拆卸边界。

　　整体来看，格里芬装置的价值在于把高功率密度电机、行星减速、可调桨距、大容量电池组和流线筒体整合到同一推进单元中。设计时既要追求气动外形连续，也要保证内部设备可装、可拆、可散热、可维护；既要让螺旋桨在高效率区间工作，也要让齿轮箱、轴承和机身结构在推力与振动载荷下具备足够裕度。
