四发倾转涵道旋翼垂直起降飞行器

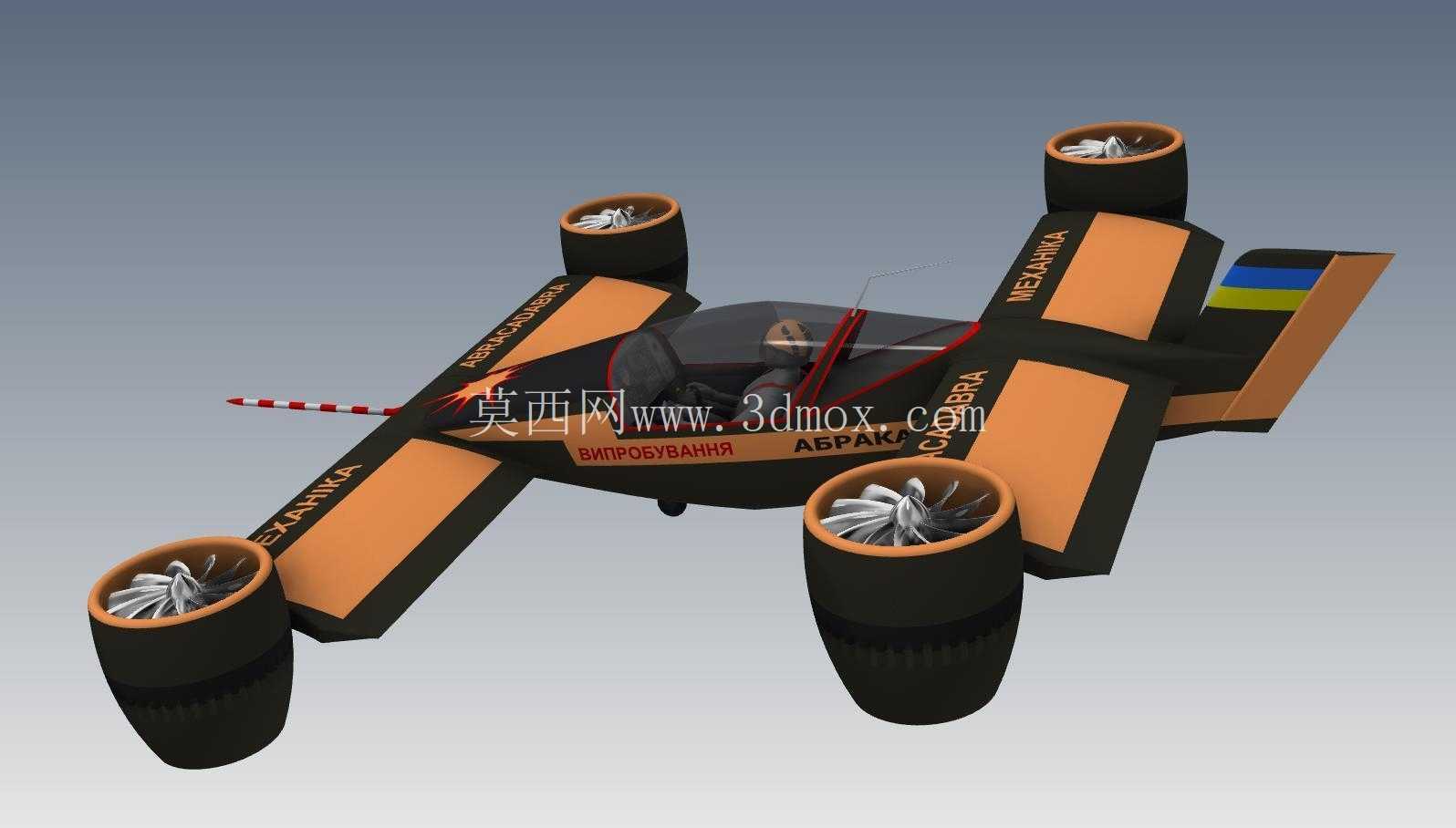

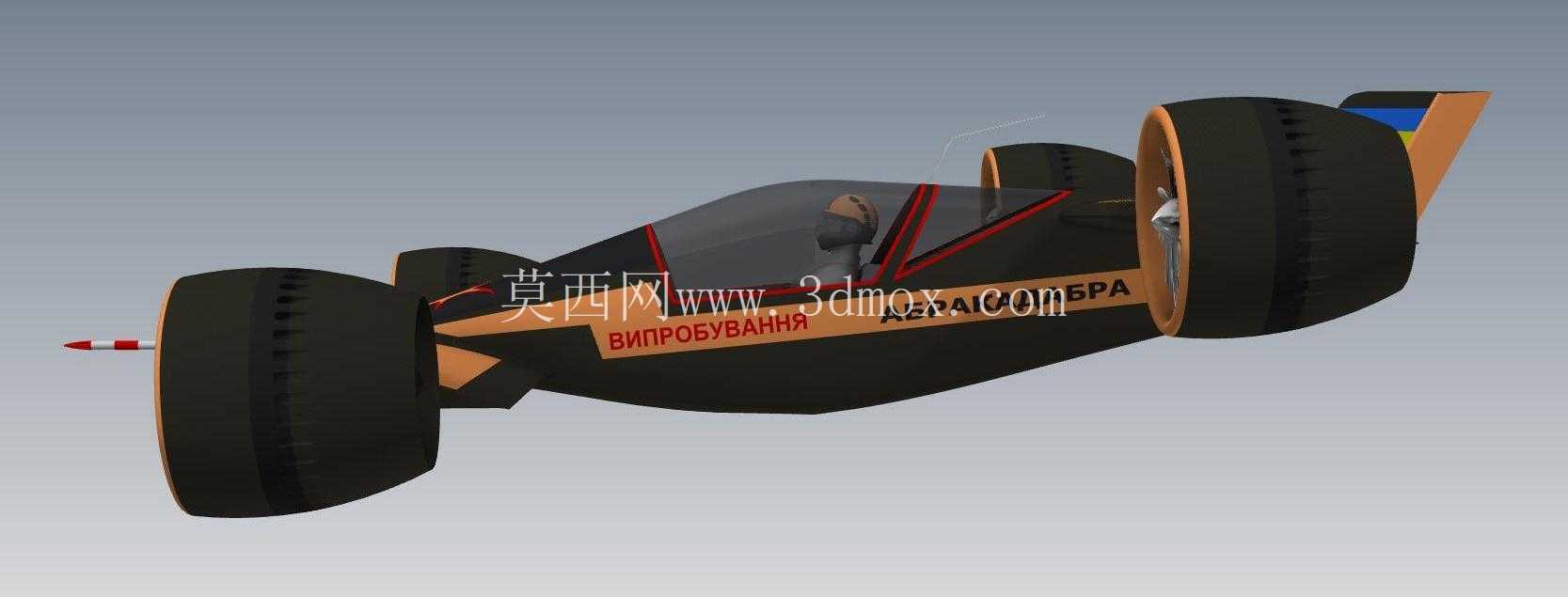

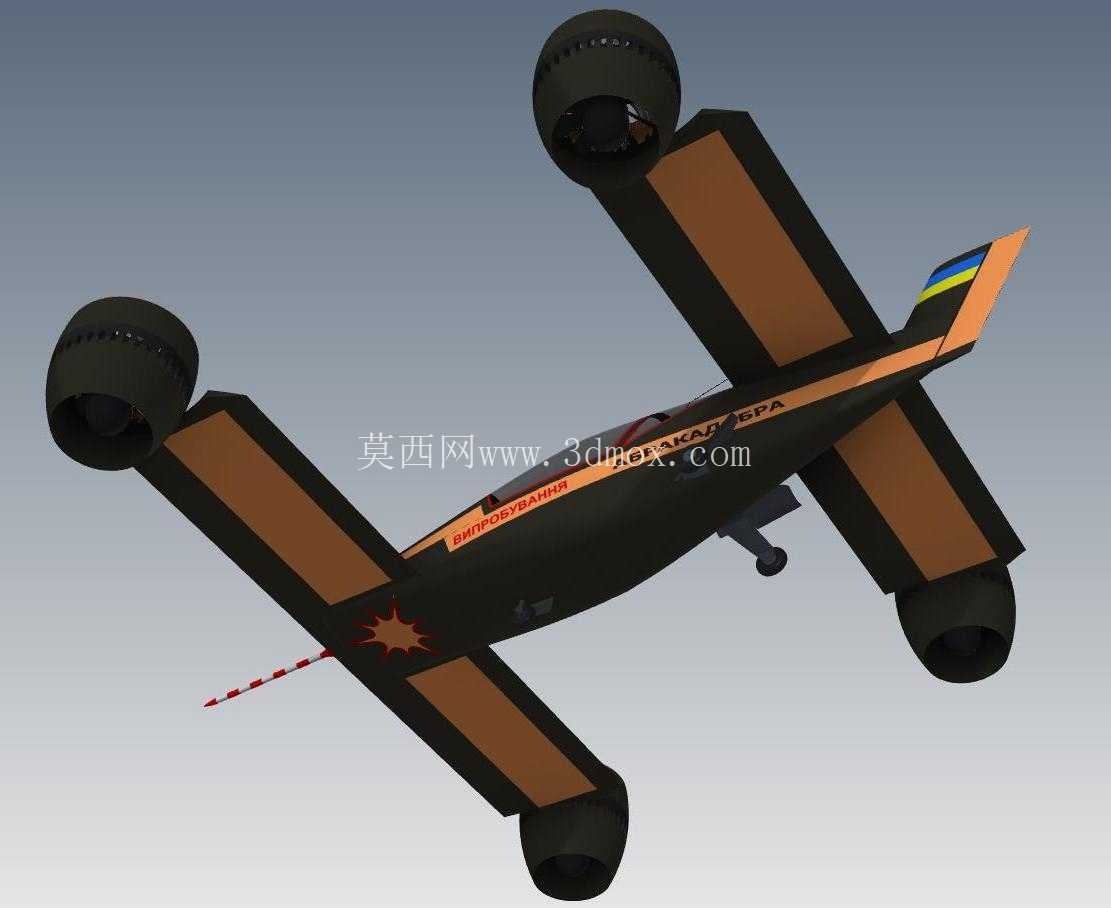

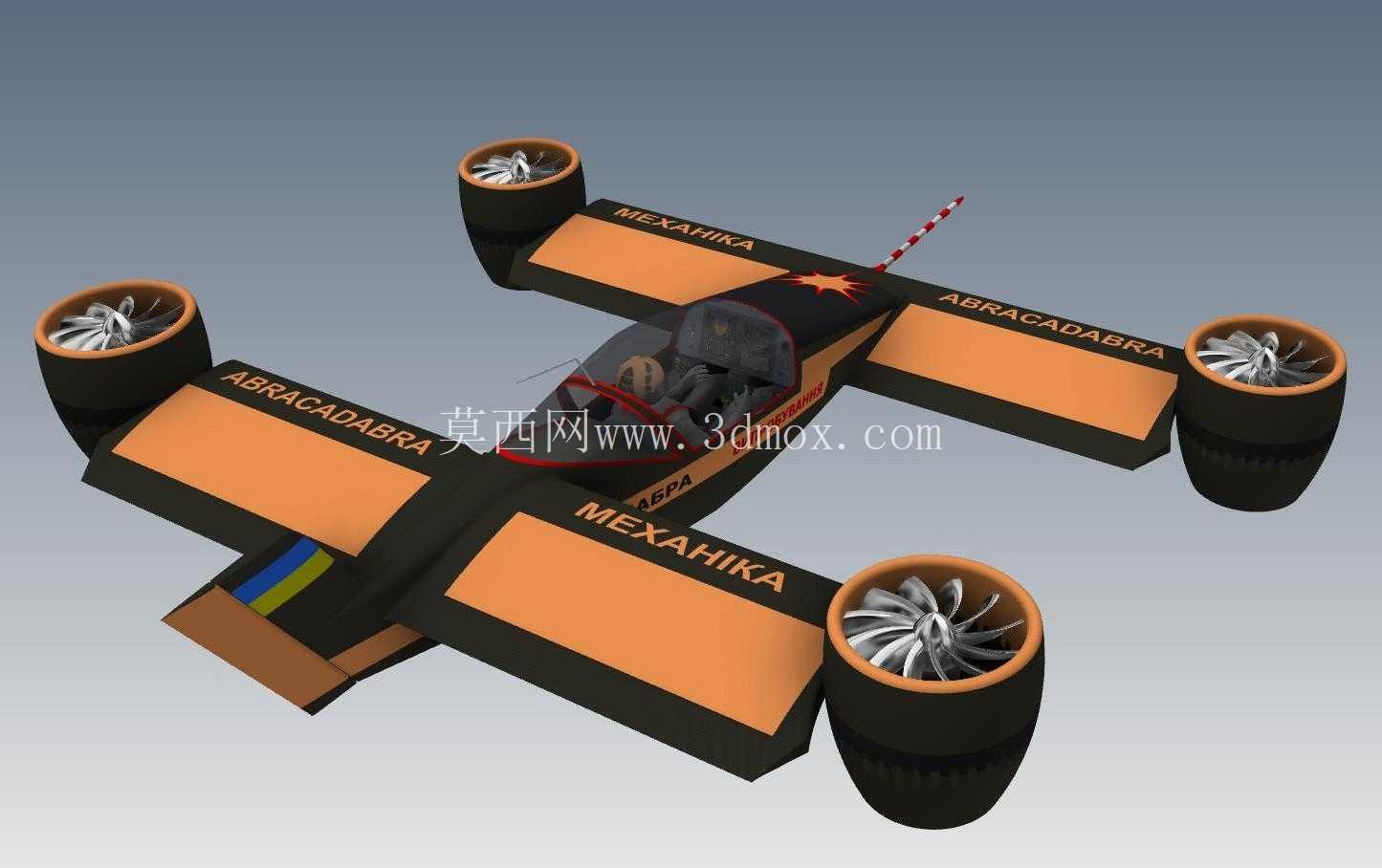

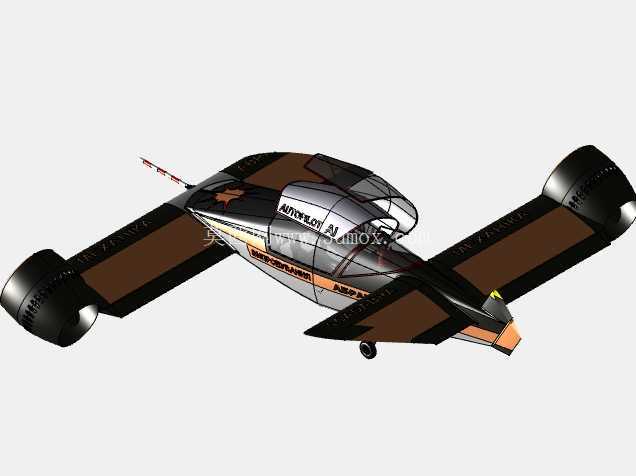

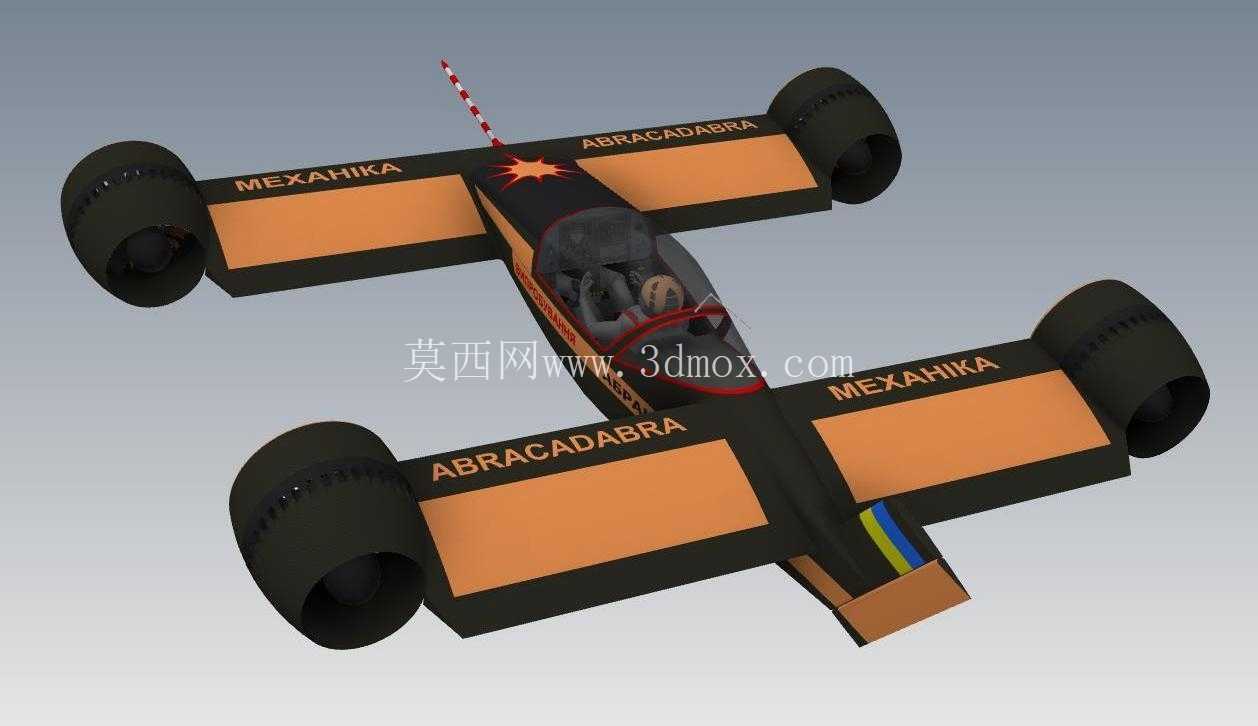

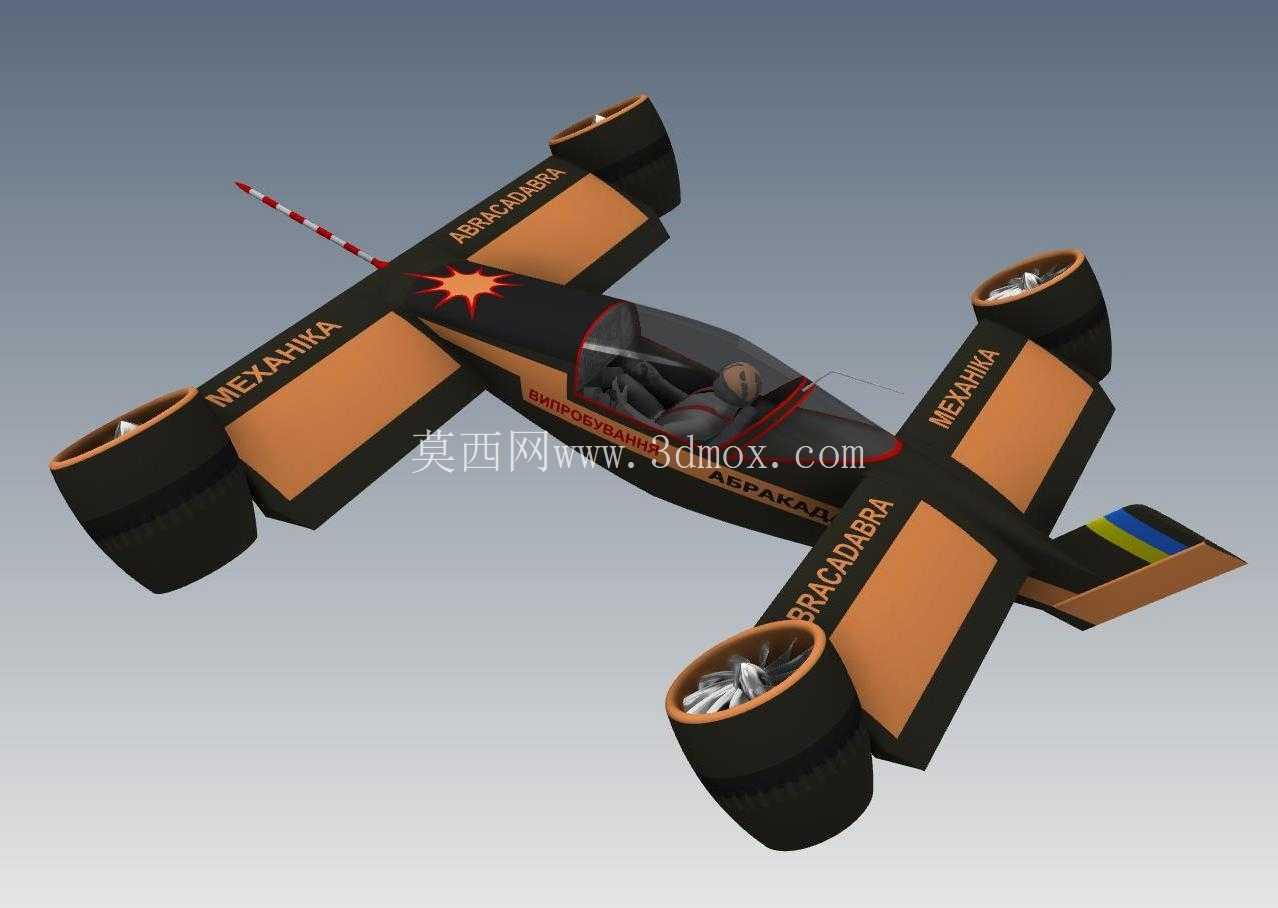

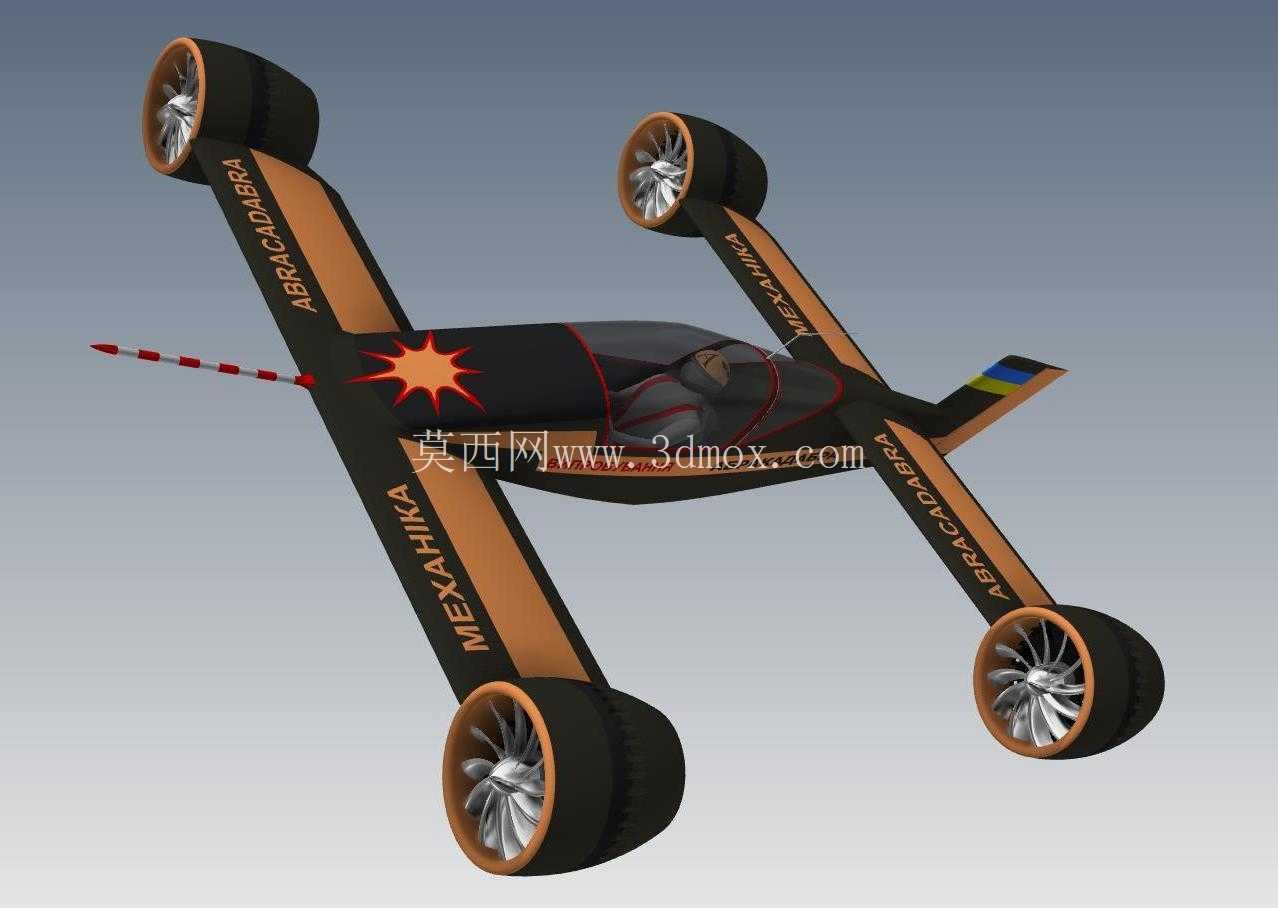

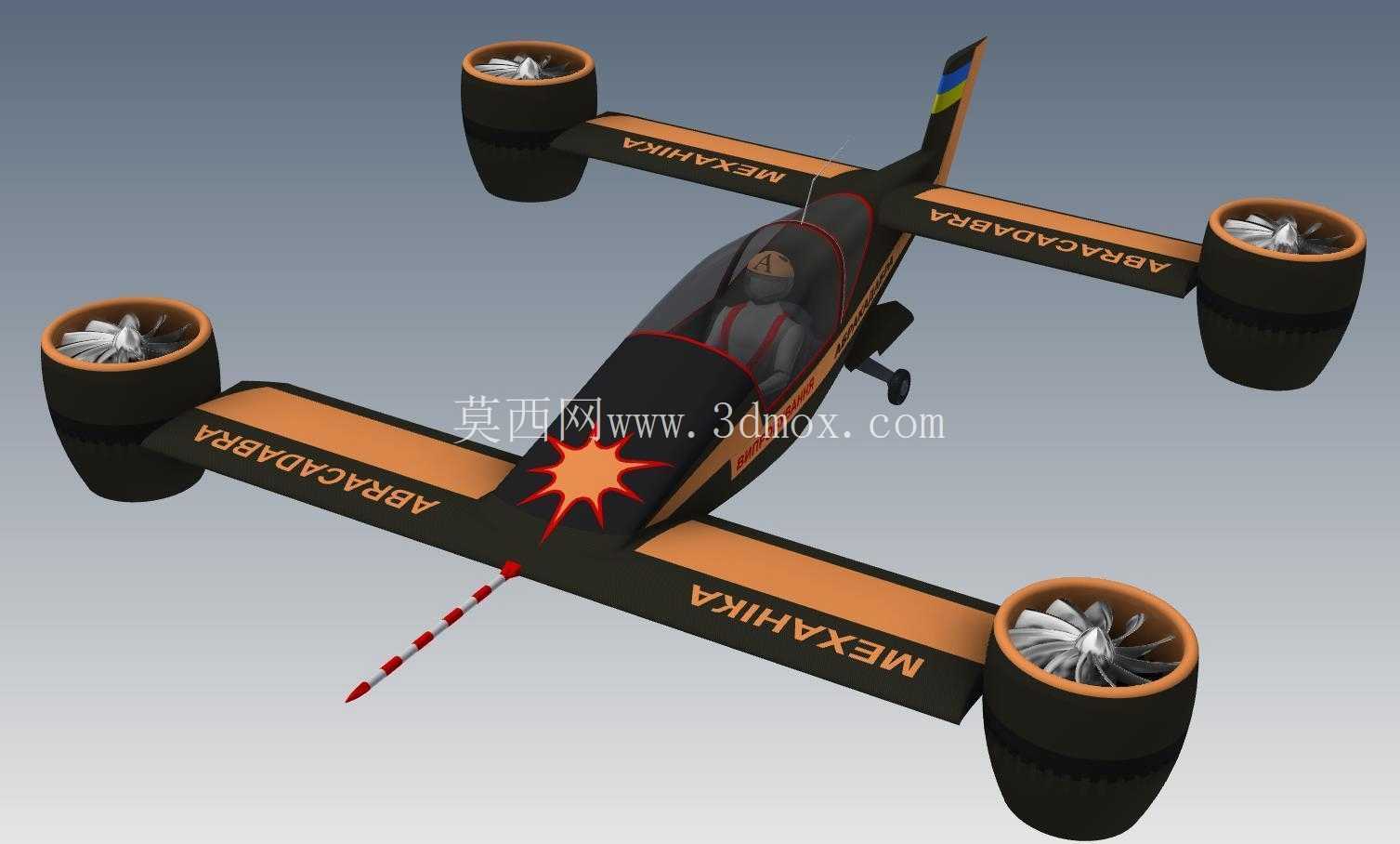

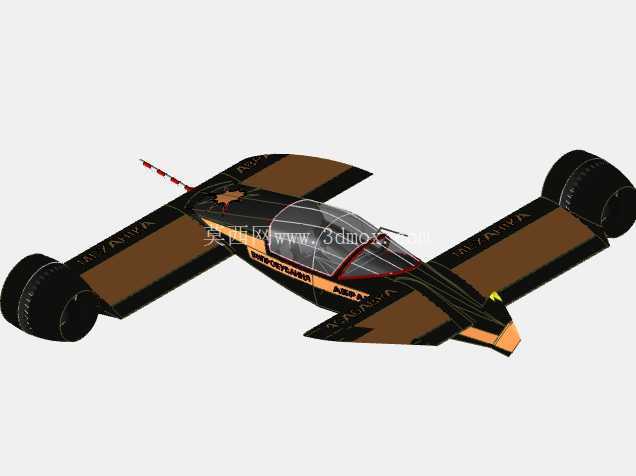

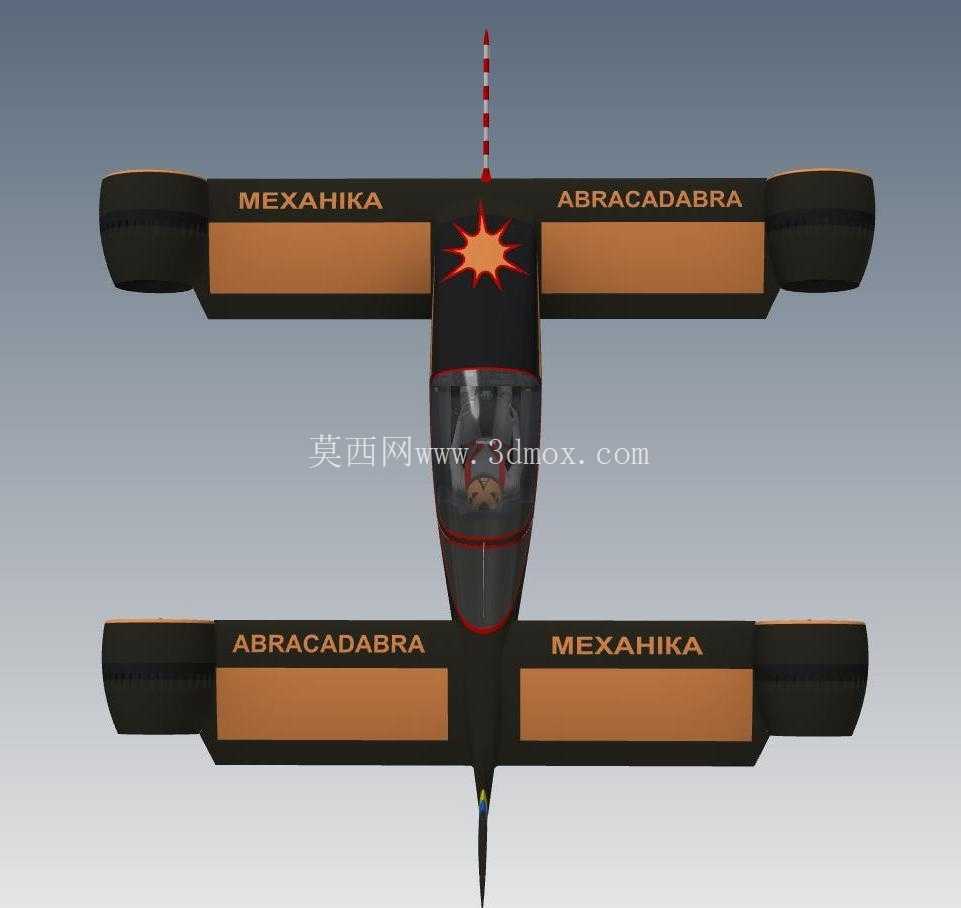

　　这套三维数模呈现的是一型采用四组涵道旋翼作为升力与推进单元的倾转式垂直起降飞行器，整体构型介于多旋翼垂直起降平台与固定翼巡航飞行器之间。机身采用狭长的流线型主体，四组支撑臂从机身侧向伸展，臂端布置可绕横向轴线倾转的涵道风扇单元。悬停阶段，四组涵道轴线接近竖直，风扇向下排流形成升力；巡航阶段，涵道单元向前倾转，推力方向转为水平，机身依靠固定翼面或机身升力体维持飞行。这种布局的核心价值在于把旋翼飞行器的垂直起降能力与固定翼飞行器的高速巡航潜力结合起来，适合在跑道条件受限、任务区域分散、需要快速转场的场景中使用。涵道风扇相比裸露螺旋桨，在相同盘载条件下具有更明确的外缘防护，叶尖涡受到涵道壁约束，地面人员靠近、甲板调度、

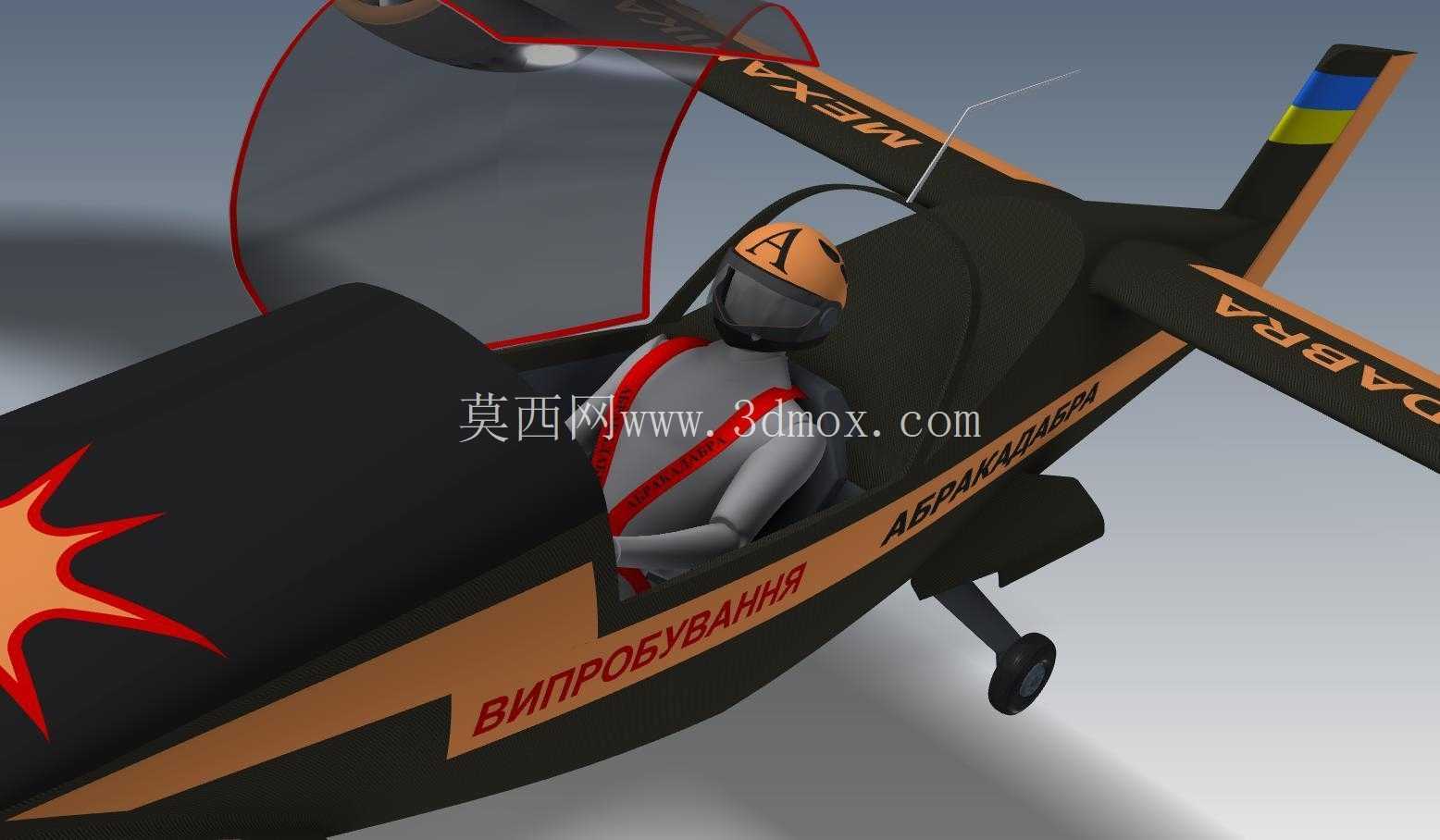

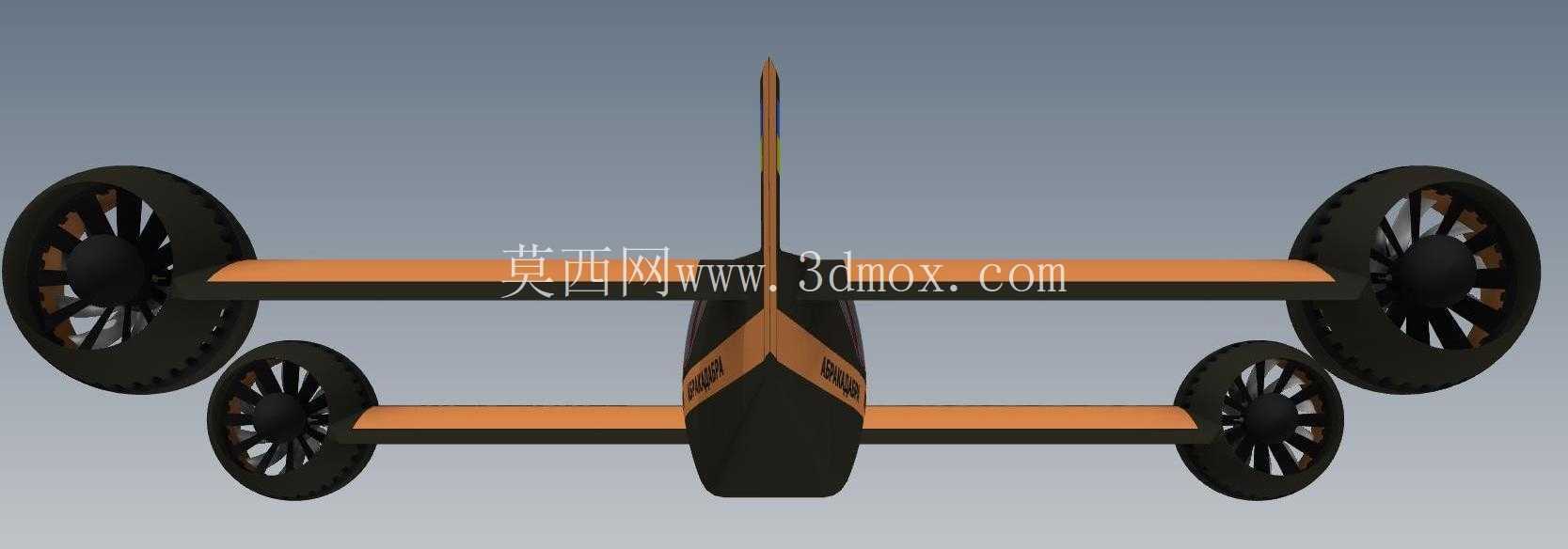

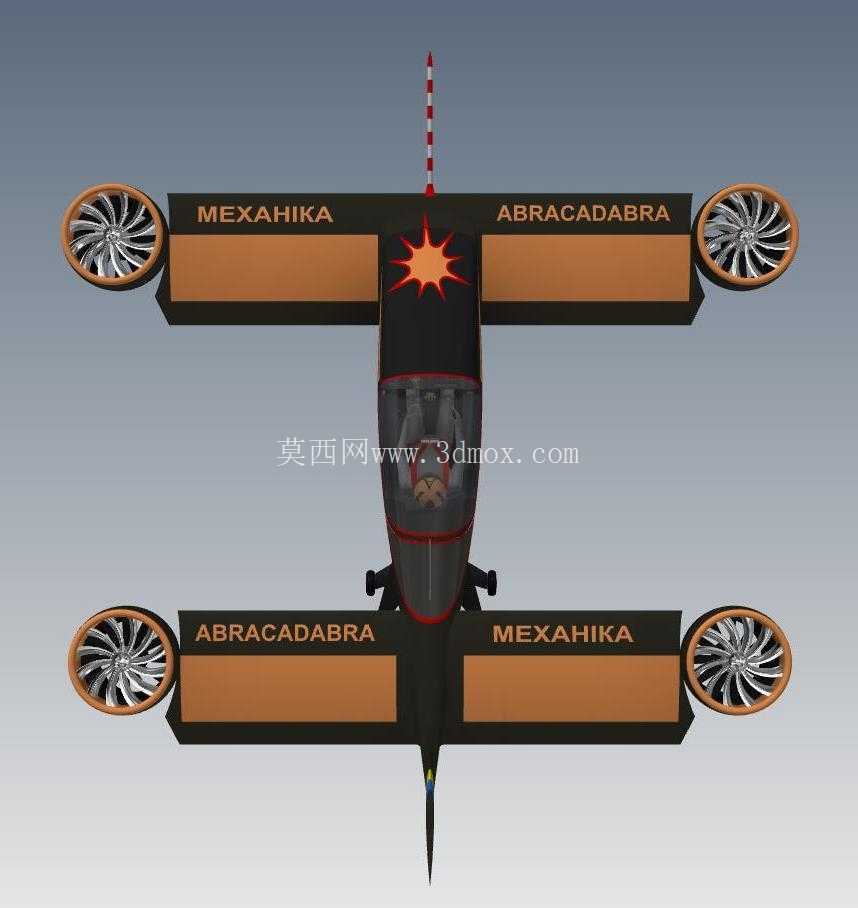

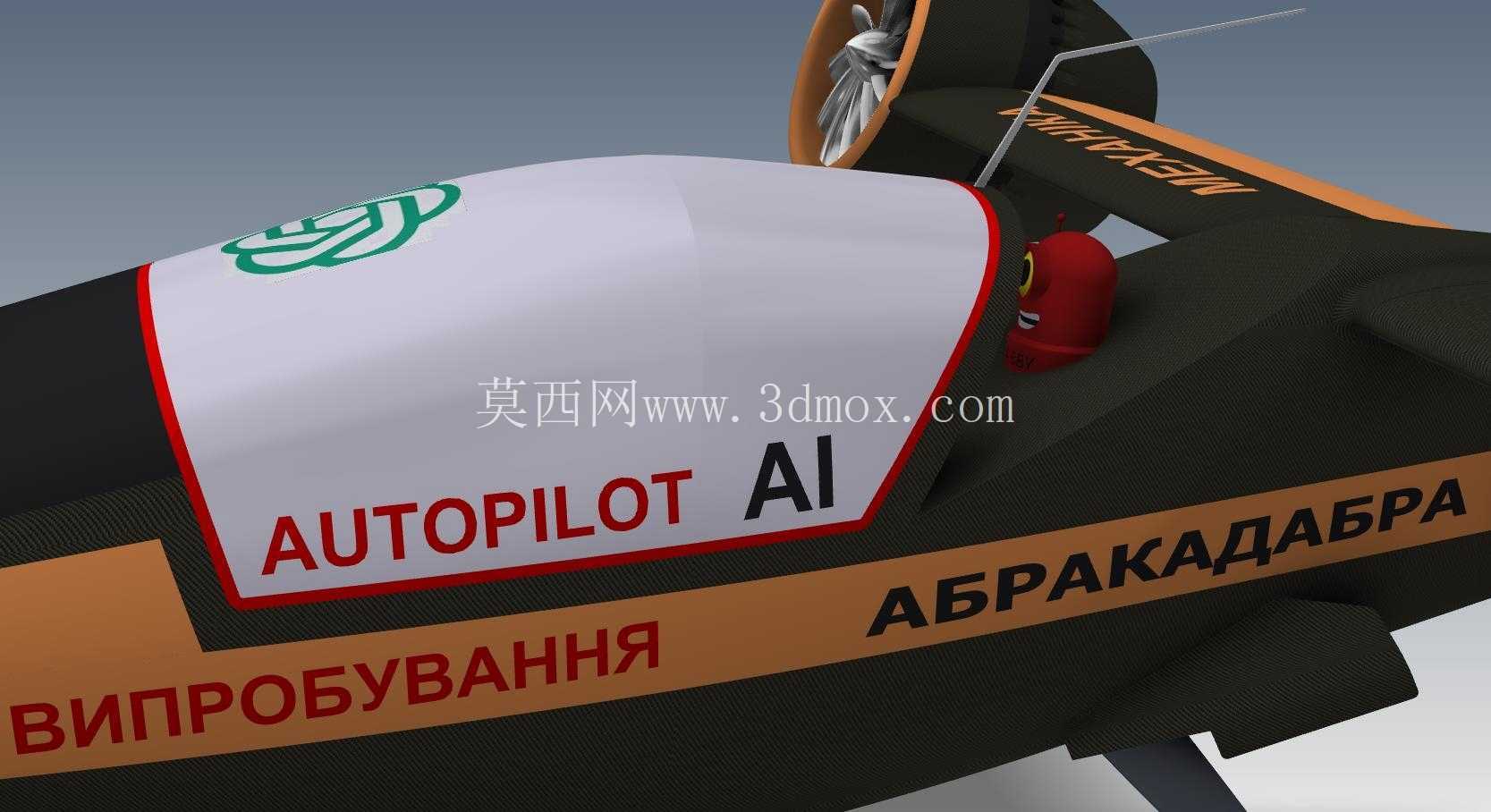

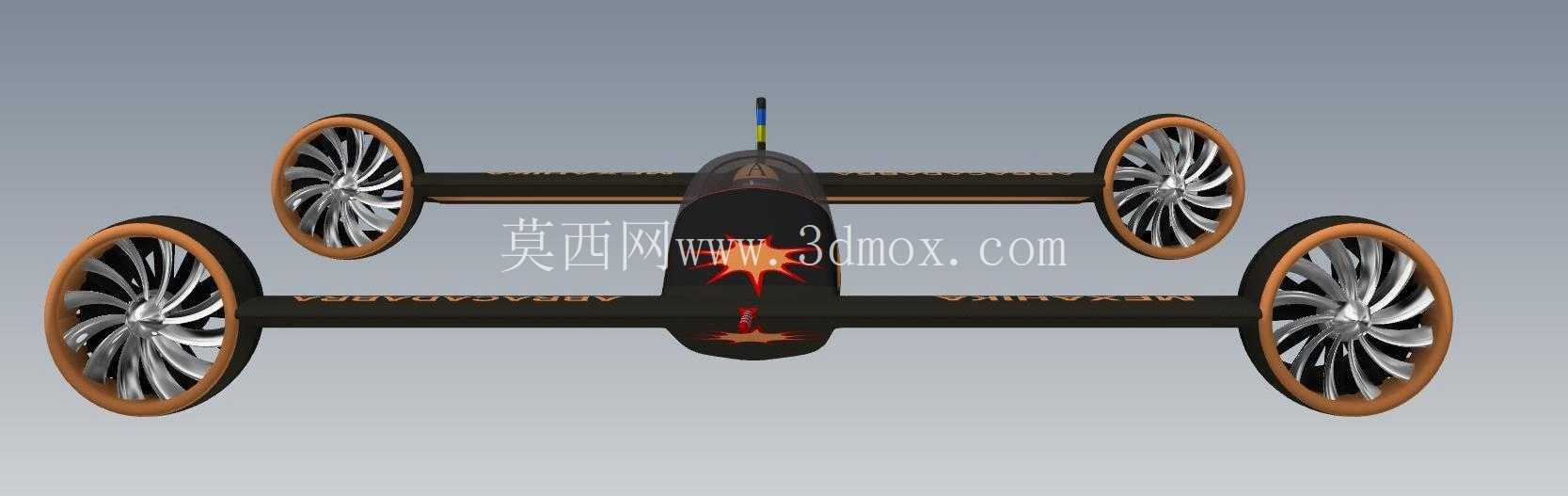

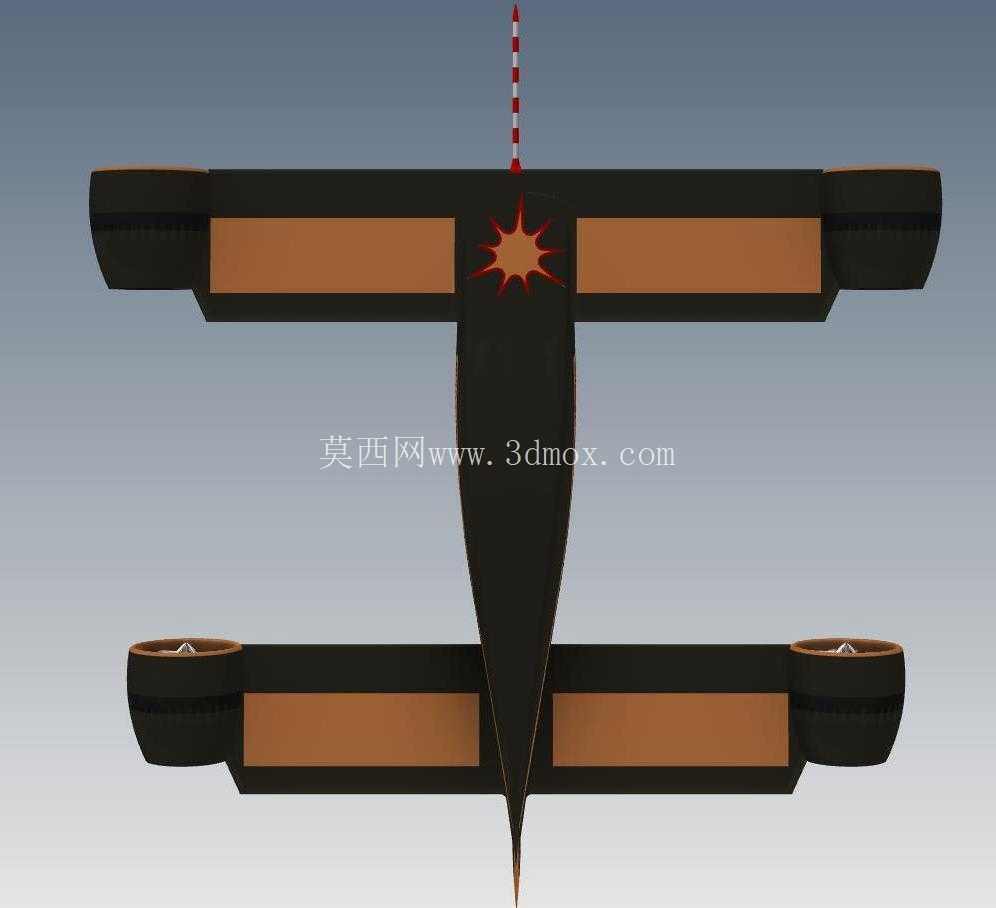

　　狭窄场地起降时的安全性更好。涵道环向结构还能为叶片提供机械保护，降低低空飞行时碰到树枝、线缆或周边设备后直接损伤桨叶的风险。对舰载起降、城市应急、山区巡检以及试验性短途运输而言，这种边界防护比单纯追求气动效率更有工程意义。模型中的四个涵道单元分布在机身前后左右，形成较宽的支撑矩。悬停时，各单元通过转速差和倾转角配合实现姿态控制；偏航、滚转和俯仰不再完全依赖传统舵面，而是由矢量推力与风扇扭矩共同参与。宽支撑矩有利于降低单组推力变化对姿态的敏感度，但也对支臂刚度提出要求。支臂不仅要传递推力，还要承受倾转过程中的弯矩、陀螺力矩以及着陆冲击，因此在详细设计时需要重点校核臂根连接区、涵道安装座和倾转转轴附近的应力分布。机身中部设置乘员或任务载荷舱，外形采用低阻封闭轮廓。机头部位保留空速管类探测结构，尾部布置方向安定面和配平翼面。虽然该数模偏向概念与结构表达，但从布局上可以看出，设计者试图在垂直升力系统、巡航姿态和地面停放姿态之间取得平衡。四组涵道位于外侧，使整机重心被包围在推力作用点形成的区域内，这对垂直起降阶段的稳定性是有利的；同时，外侧动力单元也使维护拆装空间更充足，风扇、电机、倾转舵机和线束可以沿支臂分段布置。推进系统可以分为螺旋桨开放型与涵道叶轮型两种思路。本模型突出的是涵道叶轮方案，叶片位于环形通道内，进气唇口和出口环道对气流有引导作用。工程上，涵道风扇的优势在于叶尖噪声受到一定屏蔽，地面作业时气流边界更集中；劣势是涵道本身增加结构重量，唇口在侧风、低速大迎角状态下容易出现进气不对称，需要控制飞行包线内的迎角和侧滑范围。因此，这类飞行器在实际研制中不能只看悬停拉力，还必须验证倾转过渡过程中的升力接力、推力矢量变化和操纵冗余。倾转机构是整机设计的关键边界之一。每个涵道单元需要在竖直升力位置与水平推进位置之间连续转动，转轴、轴承、驱动连杆或舵机必须能锁定在多个角度，并在动力持续输出时承受振动。若采用电机直驱风扇，支臂内部需要布置高压线缆、冷却通道和位置反馈元件；若采用集中动力轴传动，则还要考虑传动轴、换向齿轮和离合装置的重量与可靠性。对三维建模而言，涵道中心线、倾转轴线、支臂扭转角和机身基准面之间的装配关系必须清晰，

　　否则后续运动仿真会出现干涉或推力线不一致的问题。尺寸边界方面，四组涵道向外展开后，整机占地轮廓明显大于普通串列翼或折叠翼无人机。停放时需要为外侧涵道预留回转空间，倾转检查时还要避免风扇环道与地面、拖车、保障设备发生碰撞。若面向舰载或车载平台使用，支臂可进一步设计为折叠结构，但折叠接头会引入刚度损失和锁止冗余问题。机身下部应布置着陆缓冲点，起落架位置需要避开涵道下洗气流的强扰动区，同时保证起降姿态下整机不发生侧翻。电池容量是这类电动垂直起降平台的现实约束。悬停阶段功率需求远高于固定翼巡航，四组涵道同时大拉力工作会使放电倍率迅速上升；进入平飞后，若能依靠机翼承担主要升力，动力需求才会明显下降。因此，过渡飞行窗口的设计非常重要：

　　起飞后应尽快完成加速和倾转，返航前则要预留足够电能进行垂直着陆。任务载荷、电池质量、结构重量和风扇效率之间形成强耦合，任何一个环节超重都会压缩有效航程。从应用角度看，该构型更适合作为技术验证平台、无人巡检平台或短途轻载运输概念样机。它可以用于评估矢量推力控制、涵道风扇噪声、支臂气动干扰、倾转过渡逻辑以及多电推进系统布置。对于结构设计人员，数模可用于检查动力舱与支臂的装配层次；对于控制系统人员，可据此梳理四组推力单元的力矩分配；对于工艺人员，则可评估大型涵道环体、复合材料支臂和机身蒙皮的分件制造方式。整体来看，该作品的价值不在提供一套可直接量产的成品，而在完整表达了四涵道倾转飞行器的布局逻辑：用外侧矢量动力单元解决垂直起降，用流线机身和安定翼面支持巡航，用涵道环道改善安全性与气流约束。后续细化时，应围绕风扇气动效率、倾转机构刚度、电池热管理、支臂折叠边界和故障状态下的单发失效控制展开，这些问题决定了概念构型能否从外观验证走向真实飞行。
